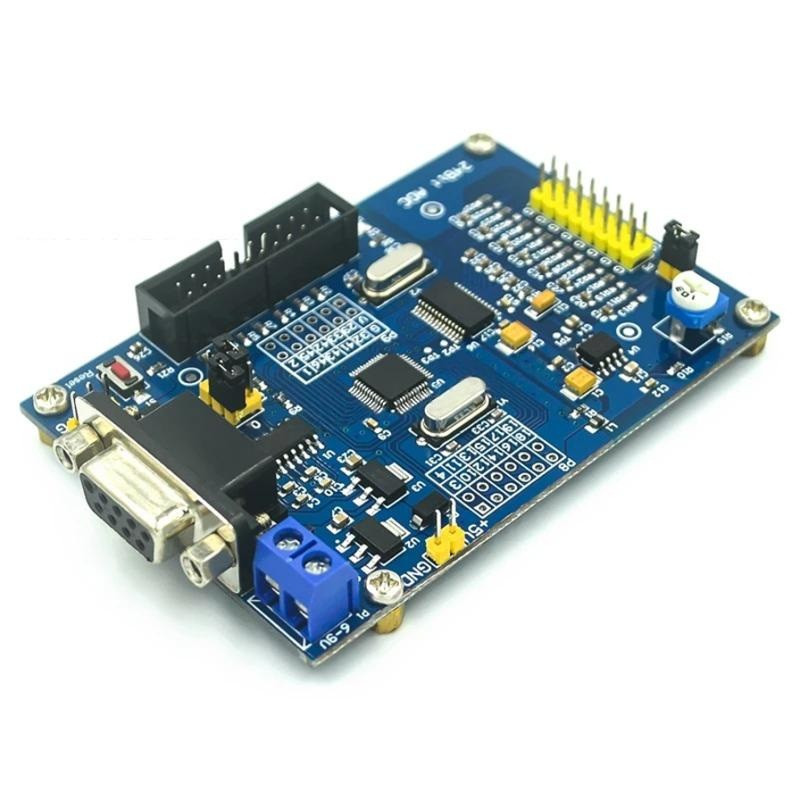

Modul achizitie date ADS1256 24 biti cu STM32F103C8T6, 8 canale, RS232, UART
Solutie compacta pentru masurari de precizie ale semnalelor analogice slabe de la senzori, celule de sarcina sau punti Wheatstone, cu ADC ADS1256 pe 24 biti, pana la 30 kSPS si PGA 1-64 pentru amplificare, 8 canale configurabile simplu sau diferential, transmitere rapida a datelor prin RS232 DB9 sau UART catre PC, PLC sau placi de dezvoltare, referinta stabila 2.5 V integrata.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Modulul de achizitie de date de inalta precizie combina pe aceeasi placa convertorul analog-digital ADS1256 si microcontrolerul STM32F103C8T6, oferind o solutie completa pentru citirea semnalelor analogice slabe provenite de la senzori, celule de sarcina, termocuple, punti Wheatstone sau surse de tensiune de precizie. Datele convertite sunt transmise catre un calculator sau catre o alta placa de dezvoltare prin RS232 sau UART, ceea ce face modulul potrivit pentru aplicatii de laborator, monitorizare industriala, cantarire, testare si proiecte de masurare de precizie.
Convertorul ADS1256 este de tip delta-sigma pe 24 de biti, cu rata de esantionare de pana la 30 kSPS si amplificator cu castig programabil (PGA) integrat, reglabil intre 1 si 64, care amplifica semnalele de nivel redus inainte de conversie. Convertorul este tactat de un cristal dedicat de 7.68 MHz, iar sursa de referinta de 2.5 V montata pe placa asigura stabilitatea masuratorilor. Placa pune la dispozitie 8 canale de intrare analogica, marcate I0 - I7, fiecare avand langa el un pin de masa G, utilizabile ca intrari simple sau configurate ca pana la 4 perechi diferentiale. Filtrul de intrare dispune de amprente 0603 pentru rezistente de atenuare (nemontate implicit), prin care se pot construi divizoare pentru masurarea unor tensiuni mai mari.
Microcontrolerul STM32F103C8T6 gestioneaza convertorul si comunicatia cu exteriorul. Printre caracteristicile principale se numara conectorul DB9 pentru RS232 realizat cu circuitul MAX3232, conectorul UART (TX, RX, G) pentru adaptoare USB-TTL, interfata JTAG pe 20 de pini compatibila cu J-Link V8 si J-Link V9, doua barete cu pini GPIO ai STM32 (P8 si P9), buton de reset, jumpere BOOT0 si BOOT1 pentru selectarea modului de pornire, LED de alimentare si un potentiometru de test care poate fi conectat prin jumper la intrarea I0 pentru verificarea rapida a functionarii. Alimentarea se face la 6 - 9 VDC prin blocul terminal cu suruburi sau direct la 5 VDC prin pinii +5V si GND.
Prin interfata UART, modulul este compatibil cu Arduino, ESP32, STM32, Raspberry Pi si alte platforme care dispun de port serial, iar prin RS232 se poate conecta direct la calculatoare, PLC-uri si echipamente industriale cu port serial clasic.
Specificatii:
Cip ADC: ADS1256
Microcontroler: STM32F103C8T6
Tip convertor: Delta-sigma
Rezolutie: 24 biti
Canale intrare analogica: 8 simple (I0 - I7) sau 4 diferentiale
Amplificator: PGA integrat, castig 1 - 64
Rata de esantionare: pana la 30 kSPS
Ceas ADC: Cristal 7.68 MHz
Tensiune referinta: 2.5 V
Tensiune alimentare: 6 - 9 VDC (terminal P1) sau 5 VDC (pinii +5V / GND)
Interfete comunicare: RS232 (DB9, MAX3232), UART (TX / RX / G)
Programare / depanare: JTAG 20 pini (J-Link V8 / V9), bootloader UART
Control pornire: Jumpere BOOT0 si BOOT1, buton Reset
Extra: Potentiometru de test pe I0, LED alimentare, amprente 0603 pentru atenuare
Dimensiuni: 59 x 87 mm
Layout:
1. Terminal de alimentare: Intrare de alimentare cu tensiune cuprinsa intre 6 si 9 VDC.
2. Intrare de alimentare 5 V
3. Pini GPIO STM32F103C8T6
4. Microcontroler principal: STM32F103C8T6 original.
5. Sursa de referinta 2,5 V
6. Potentiometru reglabil: Permite reglarea tensiunii de iesire, conectata la intrarea AIN0 / I0
7. Intrari analogice cu 8 canale: Canalele I0-I7 sunt utilizate pentru achizitia semnalelor analogice. Pinul G reprezinta masa (GND) pentru semnalele analogice.
8. Filtru de intrare si rezistente de atenuare: Circuit destinat filtrarii si atenuarii semnalului de intrare. In configuratia implicita, rezistentele de atenuare nu sunt montate. Amprenta componentelor este de tip 0603.
9. Circuit de achizitie ADS1256IDB: Convertor analog-digital (ADC) de inalta precizie, componenta originala
10. LED indicator
11. Interfata JTAG: Compatibila cu programatoarele si depanatoarele J-Link V8 si J-Link V9
12. Gauri de montare
13. Buton RESET STM32F103C8T6: Buton pentru resetarea microcontrolerului
14. Interfata USB-TTL: Conector pentru comunicatie seriala cu calculatorul, oferind acces la semnalele TX, RX si GND ale microcontrolerului
15. Circuit serial MAX3232: Circuit integrat pentru comunicatie seriala RS-232
16. Conector serial DB9: Conector pentru interfata seriala
17. Controlul conectarii potentiometrului la I0 / AIN0: Permite conectarea sau deconectarea tensiunii furnizate de potentiometrul reglabil la intrarea I0 / AIN0. Cand conexiunea este intrerupta, pinul I0 ramane neconectat, iar cand este conectata, I0 masoara tensiunea reglata de potentiometru.
18. Jumperi BOOT0 si BOOT1 pentru STM32: Permit selectarea modului de pornire (boot) al microcontrolerului STM32
Pinout:
| Conector | Pin | Functie |
|---|---|---|
| P1 Terminal alimentare | + | Alimentare 6–9 VDC |
| P1 Terminal alimentare | − | GND |
| J2 Header alimentare | +5V | Alimentare directa 5 VDC |
| J2 Header alimentare | GND | Masa |
| P5 Intrari analogice | I0 | Canal analogic 0 (AIN0, poate fi conectat la potentiometru) |
| P5 Intrari analogice | I1–I7 | Canale analogice 1–7 (AIN1–AIN7) |
| P5 Intrari analogice | G | Masa semnal (cate un pin G langa fiecare canal) |
| P4 UART (USB-TTL) | TX | Transmisie date STM32 (la RX adaptor) |
| P4 UART (USB-TTL) | RX | Receptie date STM32 (la TX adaptor) |
| P4 UART (USB-TTL) | G | Masa |
| J1 DB9 | − | RS232 prin MAX3232 |
| J3 Jumper | − | Conectare potentiometru R15 la I0 |
| P8/P9 | − | Pini GPIO STM32F103C8T6 |
| JTAG | 20 pini | Programare/depanare cu J-Link V8/V9 |
| BOOT0 | BOOT1 | Mod pornire STM32 |
|---|---|---|
| 0 | X | Rulare program din memoria Flash (functionare normala) |
| 1 | 0 | Bootloader de sistem (programare prin UART) |
| 1 | 1 | Pornire din SRAM |
Utilizare:
Conectati semnalele de masurat la intrarile I0 - I7, cu masa fiecarui semnal la pinul G alaturat canalului, iar pentru masurari diferentiale folositi perechi de canale (de exemplu I0 - I1).
Nu aplicati pe intrarile analogice tensiuni negative fata de G sau peste 5 V, iar pentru tensiuni mai mari montati rezistente de atenuare in amprentele 0603 dedicate.
Pentru un test rapid, montati jumperul J3 pentru a conecta potentiometrul R15 la I0 si rotiti potentiometrul pentru a observa variatia valorii citite.
Scoateti jumperul J3 atunci cand folositi intrarea I0 pentru un semnal extern.
Alimentati placa la 6 - 9 VDC prin terminalul P1 sau la 5 VDC prin pinii +5V si GND ai J2, respectand polaritatea si folosind o singura sursa de alimentare, iar LED-ul de alimentare se va aprinde.
Conectati placa la calculator prin conectorul DB9 cu un cablu RS232 sau prin conectorul P4 cu un adaptor USB-TTL la 3.3V (TX placa la RX adaptor, RX placa la TX adaptor, G la GND).
Pentru conectarea la Arduino, ESP32 sau alte placi, folositi conectorul P4 cu masa comuna, iar la placile cu logica 5V este recomandat un convertor de nivel logic.
Pentru functionare normala, lasati BOOT0 pe 0 si apasati butonul RESET.
Pentru incarcarea unui firmware propriu prin UART, setati BOOT0 pe 1 si BOOT1 pe 0, apasati RESET, programati microcontrolerul cu STM32CubeProgrammer, apoi readuceti BOOT0 pe 0 si resetati placa.
Alternativ, programarea si depanarea se pot face prin interfata JTAG cu un programator J-Link V8 sau V9.
Pentru rezultate stabile, folositi cabluri scurte si ecranate pentru semnalele slabe si evitati sursele de zgomot din apropierea placii.
Diagrama dimensiuni:
