Termostato a pannello, W3230, 110-220 V CA, 20 A, riscaldamento, raffreddamento

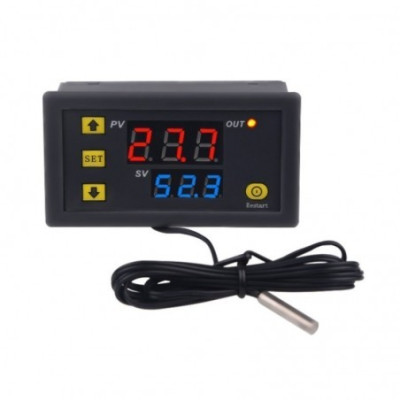

Modulo termostato da pannello con sonda, alimentazione compresa tra 110 e 220VAC, impostabile sia in raffrescamento che in riscaldamento.

Supporta la calibrazione della temperatura per correggere eventuali discrepanze tra la temperatura visualizzata e quella effettiva.

Funzione di allarme per il superamento della temperatura rispetto alla soglia impostata e indicatore luminoso per visualizzare lo stato attivo.

Doppio display che mostra la temperatura rilevata ( PV ) e la temperatura impostata ( SV ).

Ha la funzione di memorizzare le impostazioni in caso di mancanza di corrente.

Specifiche:

Tensione di alimentazione: 110 - 220 VCA

Assemblaggio: pannello

Modello: W3230

Temperatura controllata: -55° - 120°C

Risoluzione: 0,1°C

Precisione: 0,1°C

Sonda: NTC10K

Lunghezza filo sonda: 1m

Display: doppio display, rosso e blu, PV, SV

Relè: 20 A a 12 V CC, 10 A a 220 V CA

Dimensioni mm: 79 x 43 x 26 mm

Dimensioni del foro di montaggio: 73 x 39 mm

Utilizzo:

All'avvio il modulo visualizza la temperatura misurata.

Pressione breve su SET il display lampeggia, premere su e giù fino ad impostare la temperatura desiderata. Dopo l'impostazione, premere SET per confermare. In questa fase, il modulo controllerà automaticamente il relè per mantenere la temperatura impostata.

L'indicatore rosso indica il ritardo di avvio quando lampeggia e quando si accende indica che il relè è chiuso.

Premendo il pulsante SET per 5 secondi si accede al menu di selezione del programma. Un'altra pressione di 5 secondi del pulsante SET o un'inattività per 10 secondi confermano la selezione.

Tabella dei codici:

Assemblea:

Programmi:

P0: Modalità raffreddamento/riscaldamento. Selezionare il programma P0, premere SET per confermare, freccia per la modalità H (riscaldamento) o C (raffreddamento), ancora SET per 5 secondi per confermare o lasciare 10 secondi senza operazioni. In modalità raffreddamento , quando il valore della temperatura misurata è maggiore o uguale al punto di riferimento della temperatura, il relè è chiuso. Quando è inferiore al punto di riferimento meno la differenza di ritorno, il relè è aperto. In modalità riscaldamento , quando il valore della temperatura misurata è inferiore o uguale al punto di riferimento della temperatura, il relè è chiuso. Quando è maggiore del punto di riferimento più la differenza di ritorno, il relè è aperto.

P1: Ad esempio, se l'ambiente è 30°C, il valore impostato è 25°C e l'isteresi è impostata su 2°C. Dopo l'accensione, il relè chiude il frigorifero per avviarlo. Quando il raffreddamento raggiunge i 23°C, il relè arresta il frigorifero e il frigorifero si spegne. La temperatura all'aperto inizia a salire. Quando sale al valore impostato di 25 °C, il relè chiude nuovamente il frigorifero, in modo che la temperatura di controllo del ciclo ripetuto non superi i 25 °C.

P2: il termostato ha la funzione di limite superiore dell'impostazione più alta, che limita l'intervallo di impostazione del punto di riferimento della temperatura più alta controllato dal termostato.

Premere e tenere premuto SET per 5 secondi per visualizzare P0, premere le frecce per passare a P2, premere SET una volta per impostare il limite superiore, premere le frecce per impostare la temperatura impostabile più alta, il valore massimo è 110, premere SET una volta al termine.

Ad esempio: il valore di temperatura impostato impostato a 60 può essere impostato solo a 60°C. Se è necessario estendere il valore della temperatura impostata, è necessario prima regolare il valore impostato del limite superiore.

P3: Stessa funzione di P2, ma per il limite di temperatura inferiore.

P4: La correzione della temperatura è necessaria quando il valore della temperatura visualizzato non corrisponde alla realtà.

P5: imposta il tempo di ritardo dell'avvio in minuti per proteggere l'apparecchiatura controllata.
