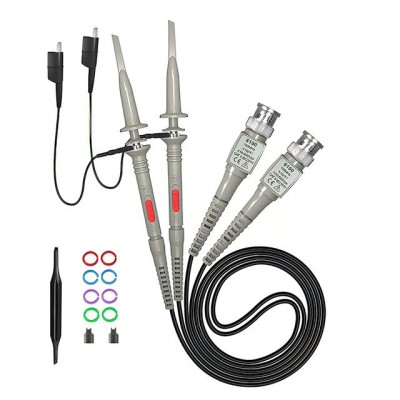

Set di 2 sonde di prova per oscilloscopio, X1 e X10, 100 MHz, P6100, BNC
Il set di 2 sonde P6100 per oscilloscopi offre misurazioni stabili e precise, con commutazione rapida tra 1X e 10X per adattarsi a diversi livelli di tensione. Supporta misurazioni fino a 100 MHz in modalità 10X ed è compatibile con oscilloscopi dotati di connettore BNC. La punta è configurabile a uncino o a punta e la compensazione è facilmente regolabile tramite il connettore BNC, con accessori inclusi per una rapida identificazione.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Set sonde per oscilloscopio, modello P6100, composto da 2 sonde (con le stesse specifiche). Questo set comprende due sonde, ciascuna in grado di fornire misurazioni affidabili e di alta precisione. Le sonde sono versatili e supportano applicazioni a bassa frequenza fino a 6 MHz e applicazioni ad alta frequenza fino a 100 MHz (effettive a 80 MHz), garantendo un'ampia utilità in varie attività elettroniche.
Le sonde sono compatibili con oscilloscopi con connettori BNC e dispongono di un interruttore integrato nell'impugnatura che permette la selezione tra 1X (meno di 200VDC) e 10X (meno di 600VDC).
La punta della sonda è configurabile per funzionare con gancio o punta. Il gancio è dotato di un meccanismo di tensionamento a molla e può essere facilmente rimosso semplicemente estraendolo per esporre la punta statica.
La compensazione della sonda può essere regolata tramite la vite presente nella presa BNC. Nella confezione è incluso un cacciavite che consente questa operazione. Inoltre nella confezione sono presenti diversi anelli colorati per differenziare le sonde tra loro.
Specifiche:
Modello: P6100
Larghezza di banda: CC a 6 MHz e CC a 100 MHz (effettivamente 80 MHz)
Rapporto di attenuazione: 1X - 10X
Resistenza di ingresso: 1MΩ - 10 MΩ
Capacità di ingresso:
1X: da 85 pF a 120 pF
10X: da 18,5 pF a 22,5 pF
Intervallo di compensazione: da 10 pF a 30 pF
Tempo di salita: inferiore a 3,5 ns
Larghezza di banda del sistema:
1X: DC-6Mhz
10X: DC-100Mhz
Voltaggio operativo:
1X: fino a 200 V CC + picco CA Vp-p
10X: fino a 600 V CC + picco CA Vp-p
Lunghezza cavo: 120 cm
Temperatura di funzionamento: da -10°C a +50°C
Temperatura di stoccaggio: da -20°C a +75°C
Umidità: 5% di umidità relativa
Colore: grigio
Utilizzo:
Collegare saldamente il connettore BNC della sonda P6100 all'oscilloscopio. Assicurarsi che la connessione sia salda per evitare qualsiasi interferenza del segnale.
Regolare le impostazioni della sonda in base ai requisiti di misurazione:
Utilizzare l'impostazione 1X per tensioni fino a 200 V CC + picco CA.
Passa a 10X per misurazioni di tensione più elevate, fino a 600 V CC + picco CA.
Prima di utilizzare la sonda, è fondamentale regolare la compensazione per adattarla alla capacità di ingresso dell'oscilloscopio. Questo può essere fatto regolando la vite di compensazione finché la forma d'onda visualizzata sull'oscilloscopio non risulta stabile e non distorta.
Una volta collegata e configurata la sonda, è possibile avviare le misurazioni.
Contenuto del pacco:
2x sonda per oscilloscopio P6100
1x cacciavite di regolazione
4x anelli colorati (oltre a quelli già presenti sulle sonde)
2x strumenti di posizionamento della punta
