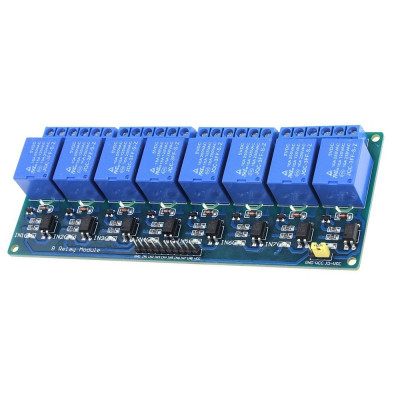

Modulo relè a 8 canali, con optoaccoppiatore, basso livello, 5 V
Modulo con 8 relè e optoaccoppiatori per il controllo sicuro di carichi CA o CC da Arduino, ESP o PLC, attuazione attiva a basso livello su IN1-IN8, alimentazione e logica a 5 V, contatti NC NO COM su morsetti a vite per un cablaggio rapido, supporta fino a 250 V CA e 10 A, facile montaggio su custodia o pannello.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Modulo da 8 relè con fotoaccoppiatore. Il modulo dispone di pin di alimentazione e di segnale raggruppati sulla scheda e accanto allo zoccolo del relè sono presenti i relativi terminali a vite (NC, NO e COM). Questi relè consentono il controllo di utenze fino a 250VAC e 10A.
Specifiche:
Tensione di alimentazione: 12 VCC
Voltaggio logico: 12VDC
Attuazione: livello basso, attivo basso sui pin IN1-IN8
Numero di relè: 8
Dimensioni totali mm: 138 x 56 x 18,5 mm
Fori di montaggio: 4 con un diametro di 3,1 mm
Utilizzo:
La scheda funziona con una tensione logica di 12VDC, pertanto richiede la rimozione del jumper VCC e JD-VCC, e l'alimentazione a 12VDC avverrà tramite i pin GND e JD-VCC (dalla posizione Jumper).
Nello schema seguente, accanto al ponticello, la tensione è 12VDC, non 5V.
