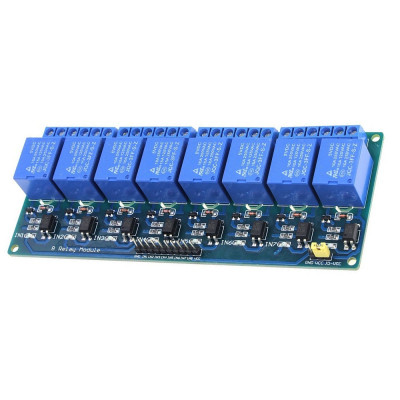

Modul releu 8 canale, cu optocuplor, low level, 5V

Modul cu 8 relee si optocuplor pentru comanda sigura a sarcinilor AC sau DC din Arduino, ESP sau PLC, actionare low level active low pe IN1-IN8, alimentare si logica 5V, contacte NC NO COM pe borne cu surub pentru cablare rapida, suporta pana la 250VAC si 10A, montaj facil pe carcasa sau panou.

33,64 RON Cu TVA

27,80 RON Fara TVA

Nu exista recenzii

1-2 zile

Expediere estimata: joi 22 octombrie

Ai gasit mai ieftin? Spune-ne! (autentifica-te pentru a trimite o solicitare)

Cumparand acest produs primesti 1,68 RON in puncte de fidelitate.

Garantie: 24 luni pentru persoane fizice

LIVRARE GRATUITA
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online

EXPEDIERE RAPIDA
Produsele sunt expediate din stoc propriu

PUNCTE FIDELITATE
Primesti puncte la fiecare comanda, in valoare de 5%

Modulul cu 8 relee si optocuplor permite comanda a pana la opt consumatori independenti de la un microcontroler sau de la o placa de dezvoltare, prin semnale logice de 5 V. Fiecare canal are un releu cu un contact comutator (NO, NC si COM) pe un terminal cu surub, iar intrarile sunt active pe nivel low. Modulul este potrivit pentru automatizari, comanda iluminatului, a pompelor, ventilatoarelor si electrovalvelor, panouri de test si proiecte de domotica.

Fiecare canal foloseste un releu JQC-3FF-S-Z cu bobina de 5 VDC, care comuta sarcini de pana la 10 A la 250 VAC. Intrarile IN1 - IN8 sunt separate galvanic de partea de relee printr-un optocuplor pe fiecare canal. Releul se activeaza cand pe intrarea corespunzatoare se aplica nivel logic low (conectare la GND), iar LED-ul canalului indica starea. Jumperul dintre VCC si JD-VCC permite alimentarea releelor din aceeasi sursa cu logica de comanda sau, dupa scoaterea lui, dintr-o sursa separata, pentru izolare completa intre microcontroler si relee.

Printre caracteristicile principale se numara cele 8 relee cu contact SPDT, terminalele cu surub NC, NO si COM aflate in dreptul fiecarui releu, optocuploarele dedicate fiecarui canal, LED-urile de stare, diodele de protectie pentru bobine, headerul de comanda cu pinii GND, IN1 - IN8 si VCC, headerul cu jumper pentru JD-VCC si cele 4 gauri de montare cu diametrul de 3.1 mm. Modulul se alimenteaza la 5 VDC prin pinii VCC si GND ai headerului de comanda, iar bobinele releelor pot primi alimentare separata prin pinul JD-VCC.

Datorita logicii de 5 V cu activare pe nivel low, modulul se conecteaza direct la Arduino si la alte microcontrolere sau placi cu iesiri de 5 V (AVR, PIC, STM32 cu iesiri tolerante la 5 V). La placile cu logica de 3.3 V, cum sunt ESP32 si Raspberry Pi, comportamentul depinde de nivelul real al iesirii si de alimentarea separata a releelor, deci se recomanda verificarea cu un test inainte de utilizare.

Specificatii:

Tensiune alimentare: 5 VDC

Curent maxim comutat: 10 A per canal

Curent bobina releu: 71.4 mA per releu la 5 VDC

Tensiune logica: 5 VDC

Actionare: Low Level, activ pe nivel low pe pinii IN1 - IN8

Numar relee: 8

Tip relee: JQC-3FF-S-Z, 5 VDC

Contacte: SPDT, NO / NC / COM pe terminale cu surub

Sarcina contacte: 10 A / 250 VAC, 15 A / 125 VAC, 10 A / 28 VDC

Timp actionare / eliberare: maximum 10 ms / 5 ms

Izolare: Optocuplor pe fiecare canal, jumper VCC - JD-VCC pentru alimentare separata a releelor

Gauri montaj: 4 gauri cu diametrul de 3.1 mm

Dimensiuni: 138 x 56 x 18.5 mm

Layout:

Element	Functie
Relee JQC-3FF-S-Z 5 VDC	Opt relee cu contact comutator SPDT, pentru sarcini de pana la 10 A la 250 VAC.
Terminale cu surub NC, NO, COM	Cate trei pozitii in dreptul fiecarui releu, pentru conectarea sarcinii.
Optocuploare	Cate unul pe canal, separa galvanic semnalul de comanda de circuitul bobinei.
LED-uri de stare	Indica activarea canalului corespunzator intrarilor IN1 - IN8.
Diode de protectie	Protejeaza circuitul de comanda la oprirea bobinelor releelor.
Header de comanda GND, IN1 - IN8, VCC	Alimentarea logicii de 5 V si intrarile de comanda ale celor 8 canale.
Header GND, VCC, JD-VCC cu jumper	Selecteaza alimentarea releelor din VCC sau dintr-o sursa separata conectata la JD-VCC.
Gauri de montare	Patru gauri cu diametrul de 3.1 mm pentru fixarea placii.

Pinout:

Pinout modul releu 8 canale cu optocuplor, low level, 5V

Conector	Pin	Functie
Header comanda	GND	Masa
Header comanda	IN1 - IN8	Intrari de comanda pentru releele 1 - 8, active pe nivel low
Header comanda	VCC	Alimentare 5 VDC pentru logica si pentru relee cand jumperul este montat
Header jumper	GND	Masa pentru sursa separata a releelor
Header jumper	VCC	Alimentare 5 VDC a partii de comanda
Header jumper	JD-VCC	Alimentare 5 VDC a bobinelor releelor
Terminal releu	COM	Contact comun
Terminal releu	NO	Contact normal deschis, se inchide spre COM cand releul este activat
Terminal releu	NC	Contact normal inchis, se deschide spre COM cand releul este activat

Jumper VCC - JD-VCC	Alimentare relee
Montat	Releele si logica folosesc aceeasi sursa de 5 VDC, fara izolare completa fata de microcontroler
Scos	Releele se alimenteaza separat prin JD-VCC si GND, iar optocuploarele asigura izolarea fata de microcontroler

Utilizare:

Atentie, modulul poate comuta tensiuni de retea periculoase. Executati conexiunile de la sarcina numai cu sursa de tensiune deconectata, de catre o persoana calificata, si respectati valorile maxime ale contactelor.

Conectati pinul GND al headerului de comanda la masa microcontrolerului si pinul VCC la 5 VDC, respectand polaritatea.

Conectati intrarile IN1 - IN8 la iesirile digitale ale microcontrolerului, cate una pentru fiecare releu pe care il comandati.

Lasati jumperul VCC - JD-VCC montat daca releele se alimenteaza din aceeasi sursa de 5 VDC, iar sursa trebuie sa poata furniza curentul bobinelor, de circa 71.4 mA pentru fiecare releu activat.

Scoateti jumperul si alimentati bobinele la 5 VDC prin pinii JD-VCC si GND ai headerului cu jumper daca doriti izolare completa intre microcontroler si relee, iar masa sursei de comanda nu se leaga la masa sursei releelor.

Conectati sarcina la terminalele cu surub ale releului, folosind COM si NO pentru o sarcina alimentata doar cand releul este activat sau COM si NC pentru o sarcina alimentata cand releul este in repaus.

Setati iesirea microcontrolerului pe nivel low pentru a activa releul, iar LED-ul canalului se va aprinde, apoi readuceti iesirea pe nivel high pentru a-l dezactiva.

Setati la pornire iesirile pe nivel high in program, pentru ca releele sa nu se activeze involuntar in timpul initializarii.

Nu depasiti 10 A la 250 VAC sau 10 A la 28 VDC pe un contact si folositi conductoare cu sectiune potrivita curentului sarcinii.

Pentru sarcini inductive, cum sunt motoarele si electrovalvele, montati un circuit de protectie la sarcina, deoarece contactele releului se uzeaza mai repede la comutarea acestora.

Pentru placile cu logica de 3.3 V, verificati printr-un test comanda corecta a releelor sau folositi un convertor de nivel logic.

Pentru rezultate stabile, folositi o sursa de alimentare care sa suporte curentul tuturor bobinelor si fixati placa prin gaurile de montare.

Tip Iesire Tensiune: Contact Inchis-Deschis
Tensiune Intrare: 5VDC
Tip Tensiune Intrare: DC

Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
