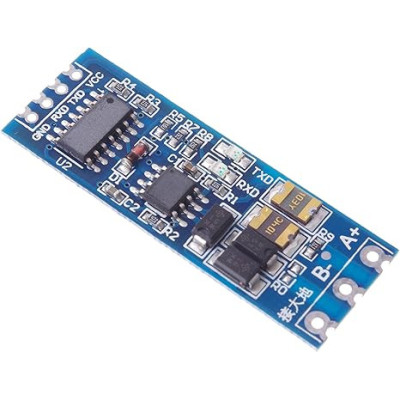

Modulo convertitore da TTL a RS485, UART, 3,3-5 V
Consente la connessione rapida di un microcontrollore a un bus RS485 tramite UART TTL, ideale per l'automazione e il controllo industriale su lunghe distanze. Funziona a 3,3 V o 5 V, offre protezione anti-interferenza e messa a terra esterna per ambienti difficili, supporta fino a 128 dispositivi, include LED RXD TXD e una resistenza di terminazione commutabile da 120 ohm.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Modulo convertitore da TTL a RS485 che consente l'interconnessione di microcontrollori con reti industriali RS485, ideale per applicazioni di automazione, controllo remoto e sistemi industriali. Questo adattatore è inoltre dotato di protezione contro le interferenze elettromagnetiche (anti-jamming), rendendolo adatto all'uso in ambienti difficili e su lunghe distanze.
È compatibile con alimentatori sia da 3,3 V che da 5,0 V e supporta la comunicazione UART con un massimo di 128 dispositivi sul bus RS485. Per trasmissioni più lunghe di 800 metri si consiglia l'uso di ripetitori RS485.
Il modulo è dotato di resistori di terminazione da 120Ω (abilitati cortocircuitando il ponticello R0), LED per i segnali RXD e TXD, nonché di un design speciale per la messa a terra esterna, che fornisce protezione contro scariche elettriche e interferenze del segnale.
Specifiche tecniche:
Compatibilità della tensione di alimentazione: 3,3 V e 5,0 V
Interfaccia UART: compatibile con segnale TTL 3,3 V/5,0 V
Temperatura di funzionamento: da -40℃ a +85℃
Distanza di trasmissione: fino a 1 km (con F1.5. Consigliato fino a 800 m senza ripetitori)
Protezioni: protezione anti-interferenza, anti-fulmine, progettazione della messa a terra
Supporto dispositivi: fino a 128 nodi nella rete
Indicatori LED: RXD e TXD per il monitoraggio del traffico dati
Progettazione PCB: semi-foro, spessore 0,8 mm, passo 2,54 mm
Resistenza di terminazione: 120Ω, selezionabile (jumper R0)
Collegamento a terra esterno: per una maggiore sicurezza nelle applicazioni esterne
Pinout:
Utilizzo:
Collegare i pin TX, RX e GND del modulo al microcontrollore.
Collegare le linee A e B alla rete RS485.
Per proteggersi da interferenze e fulmini, collegare il pin GND del modulo a terra.
Attivare la resistenza di terminazione (R0) se si tratta dell'ultimo dispositivo della rete o su lunghe distanze.
Osservare i LED RXD e TXD per verificare lo stato della trasmissione.
