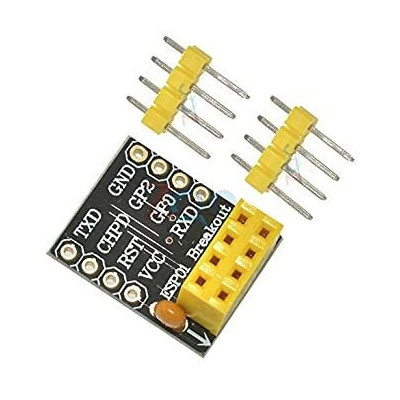

Modulo adattatore ESP-01, ESP8266
L'adattatore per ESP-01, ESP8266 semplifica la prototipazione e la rapida integrazione nei progetti IoT, fornisce un'interfaccia stabile per la programmazione e il test, dispone di pin facilmente accessibili per il collegamento a una breadboard, include il supporto per l'alimentazione a 3,3 V e i segnali seriali UART, è compatto e robusto per l'uso in laboratorio o in produzione.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
L'adattatore PCB per ESP-01 e ESP-01S è la soluzione perfetta per l'integrazione rapida dei moduli WiFi ESP8266 in progetti su breadboard. Il dispositivo offre un'interfaccia stabile per programmazione e test, con pin facilmente accessibili per il collegamento diretto su breadboard standard, e include supporto per l'alimentazione a 3.3V e segnali seriali UART.
Un vantaggio importante di questo adattatore è la presenza di un condensatore di disaccoppiamento da 0.1uF, che garantisce un'alimentazione stabile e previene fluttuazioni o reset indesiderati del modulo ESP durante trasmissioni dati intense.
Il design compatto e robusto lo rende adatto sia per l'uso in laboratorio che in produzione, offrendo una piattaforma di test affidabile per qualsiasi appassionato di IoT o sviluppatore che lavora con ESP-01 o ESP-01S.
Specifiche:
Compatibilità: ESP-01 e ESP-01S (ESP8266)
Compatibile con: breadboard standard
Alimentazione raccomandata: 3.3V
Include: condensatore di disaccoppiamento 0.1uF
Velocità UART raccomandata: 15200 baud
Impostazione seriale: NL/CR
Pinout:
| Pin | Segnale | Descrizione |
|---|---|---|
| 1 | GND | Massa |
| 2 | GPIO2 | GPIO generale / UART1 TX |
| 3 | GPIO0 | GPIO generale / selezione boot |
| 4 | RX | UART RX (dati verso il modulo) |
| 5 | TX | UART TX (dati dal modulo) |
| 6 | CH_PD/EN | Abilitazione chip (attivo HIGH) |
| 7 | RST | Reset (attivo LOW) |
| 8 | VCC | Alimentazione 3.3V |
Uso:
Inserisci il modulo ESP-01 o ESP-01S nel socket dell'adattatore, con l'orientamento corretto dei pin.
Collega l'adattatore sulla breadboard standard, utilizzando i pin esposti dell'adattatore.
Alimenta il modulo con 3.3V al pin VCC e collega GND alla massa del circuito.
Collega i pin TX e RX all'interfaccia UART del microcontrollore o ai convertitori USB-UART, rispettando l'inversione TX-RX tra dispositivi.
Assicurati che il pin CH_PD/EN sia collegato a HIGH (3.3V) per attivare il modulo.
Apri il monitor seriale e imposta la velocità a 15200 baud con l'opzione NL/CR attivata.
Per la programmazione, collega GPIO0 a GND prima dell'accensione, poi scollegalo dopo che il modulo è entrato in modalità bootloader.
Dopo aver completato la programmazione, scollega GPIO0 da GND e resetta il modulo tramite il pin RST o scollegando e ricollegando l'alimentazione.
