LED germicida UV-C, SMD 6868, 265-285nm, disinfettante

Il LED UV-C di tipo 6868 è un emettitore ultravioletto ad alte prestazioni destinato ad applicazioni professionali di disinfezione e sterilizzazione. Questo LED emette radiazione nella banda UV-C, con lunghezza d’onda compresa tra 265 e 315 nm, e una potenza di radiazione tra 30 e 150 mW a seconda della corrente di alimentazione.

Il formato compatto SMD 6868, con supporto ceramico AlN da 6.8 x 6.8 x 1.4 mm, lo rende ideale per l’integrazione in sistemi compatti di purificazione. Tra le principali caratteristiche figurano l’elevata potenza ottica, la lunga durata di funzionamento con ridotto degrado del flusso luminoso, l’alta affidabilità, la resistenza agli urti meccanici e un design facile da integrare in diverse applicazioni.

Il modulo contiene 12 chip UV LED di tipo 20Y (10x20 mil) montati su supporto ceramico AlN tramite saldatura a rifusione, senza lente inclusa, e un diodo Zener integrato per la protezione ESD. La tensione di alimentazione diretta è compresa tra 18 e 32 V, a seconda della corrente applicata, con una corrente massima assoluta di 400 mA.

La radiazione UV-C a lunghezza d’onda corta agisce distruggendo le sequenze di DNA dei microrganismi, ottenendo un effetto disinfettante fino al 99.99%. È utilizzata in sistemi per la disinfezione di acqua, aria e superfici. Il tempo di esposizione necessario varia in base alla distanza tra la sorgente di radiazione e la superficie bersaglio, nonché al tipo di microrganismo preso di mira.

ATTENZIONE: La radiazione UV-C è estremamente dannosa per occhi e pelle. Non esporvi direttamente alla radiazione UV-C. Può causare gravi ustioni, lesioni oculari irreversibili e, in caso di esposizione ripetuta, cancro della pelle. La radiazione UV-C è naturalmente assorbita integralmente dallo strato di ozono e non raggiunge la superficie terrestre in condizioni normali.

Specifiche:

SCARICA LA SCHEDA TECNICA

Modello: CP-6868SMDUVCAC-275

Produttore: Shenzhen Lianxinrui Technology / LXR-CP

Tipo di package: SMD 6868

Materiale supporto: Ceramica AlN

Tensione diretta Vf1 a 120 mA: 18 - 28 V

Tensione diretta Vf2 a 350 mA: 22 - 32 V

Corrente diretta massima assoluta: 400 mA

Tensione inversa massima: 10 V

Corrente inversa massima: 1.0 uA

Dimensioni SMD: 6.8 x 6.8 x 1.4 mm

Numero di chip UV: 12 x 20Y (10x20 mil)

Lunghezza d’onda di picco: 265 - 315 nm

FWHM: 8 - 14 nm

Potenza radiante a 120 mA: 30 - 50 mW

Potenza radiante a 350 mA: 90 - 150 mW

Temperatura di esercizio: -30 ~ +60 °C

Temperatura di stoccaggio: -10 ~ +40 °C

Temperatura massima di saldatura a rifusione: 170 - 180 °C

Protezione ESD: Diodo Zener integrato

Metodo di saldatura dei chip: Reflow soldering

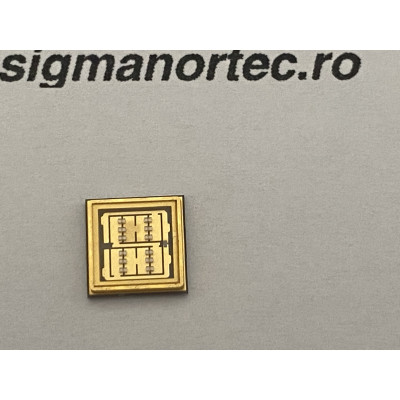

Foto di esempio:

Uso:

Montare il LED su un dissipatore in alluminio o rame prima dell’alimentazione, per prevenire il surriscaldamento.

Utilizzare un driver a corrente costante per alimentare il LED. Non alimentare direttamente da una sorgente di tensione senza limitazione di corrente. La corrente supportata dipende dalla capacità di dissipare il calore generato tramite il pad termico.

Rispettare la polarità: l’Anodo (+) si collega alla tensione positiva, il Catodo (-) alla massa del circuito.

1. Catodo (-)

2. Anodo (+) (30V a 300mA)

3. Pad termico. Da saldare sul PCB per la dissipazione del calore.

Non superare la corrente massima assoluta di 400 mA e la tensione inversa di 10 V.

Saldare il LED mediante reflow soldering, rispettando il profilo termico: preriscaldamento 90-150 °C, temperatura massima di saldatura 170-180 °C. Non effettuare più di due cicli di rifusione.

Assicurarsi che l’area di lavoro sia protetta contro le scariche elettrostatiche (ESD): utilizzare braccialetto antistatico, guanti e una superficie di lavoro conduttiva.

Non guardare direttamente il LED quando è alimentato. Utilizzare occhiali di protezione UV-C certificati.

Non pulire il LED con solventi organici o con spazzole. Utilizzare IPA (alcol isopropilico) in condizioni controllate.

Conservare il LED in condizioni di umidità inferiore al 60% RH.
