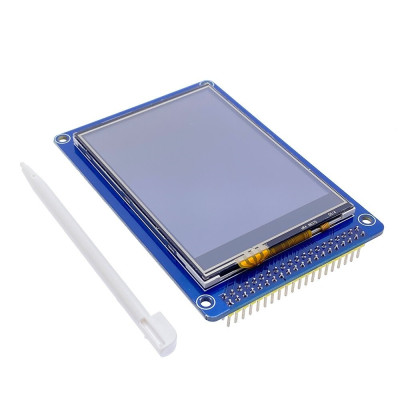

Display LCD 3,2 pollici, 240x320, Touch, ILI9341, SD, 3,3-5V
Schermo TFT a colori da 3,2 pollici con touch resistivo, risoluzione 240x320 e driver ILI9341, ideale per interfacce grafiche su progetti STM32 e C51. Offre una visualizzazione a 65.000 colori su bus parallelo a 8 o 16 bit, include un lettore microSD sul retro per risorse e registrazione, dispone di un regolatore integrato per alimentazione da 3,3-5 V e di un controller touch XPT2046 per un'interazione precisa.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il display touch LCD a colori da 3,5 pollici è una soluzione pratica per progetti embedded e sistemi di sviluppo basati su STM32, offrendo una visualizzazione chiara in 65K colori e supporto per interfaccia RGB a 8 e 16 bit.
È compatibile con le schede di sviluppo ALIENTEK STM32 Mini, Elite, WarShip, Explorer e Apollo, risultando adatto per applicazioni che richiedono interfaccia grafica, comandi tattili e visualizzazione dei dati in tempo reale. Il modulo utilizza il controller grafico ILI9341 per un rendering stabile e preciso, mentre il controller touch XPT2046 consente un'interazione rapida e intuitiva.
Include un lettore di schede SD sul retro per estendere le funzionalità e viene fornito con una penna per un'operazione più facile. Il modulo dispone di un regolatore di tensione integrato a 3,3V, che permette l'alimentazione sia a 3,3V che a 5V.
Attenzione, questo display è dotato di 34 pin e non è direttamente compatibile con le schede Arduino standard. Per la scheda Arduino Mega sono necessarie versioni con 40 pin.
Per maggiori dettagli sul display Vedi Link
Specifiche:
Tensione di alimentazione: 3.3 - 5V
Compatibilità: STM32 e piattaforme C51
Dimensione display: 3.2 pollici
Dimensione area attiva: 48.6 x 64.8 mm
Risoluzione: 240 x 320 pixel
Tipo display: LCD TFT a colori
Colori visualizzati: 65K
Alimentazione interna: regolatore di tensione incorporato a 3.3V
Lettore schede SD: sì
Numero pin: 34
Driver IC: ILI9341
Bus dati: 8/16 bit
Touch: sì
IC touch: XPT2046
Penna inclusa: sì
Descrizione Pin:
| Numero pin | Etichetta pin | Descrizione |
|---|---|---|
| 1 | CS | Pin controllo reset LCD, attivo a livello basso |
| 2 | RS | Selezione registro o dati LCD, alto: registro, basso: dati |
| 3 | WR | Pin controllo scrittura LCD |
| 4 | RD | Pin controllo lettura LCD |
| 5 | RST | Pin reset LCD, attivo a livello basso |
| 6 | DB0 | Bus dati LCD, bit inferiore 0. In modalità parallela a 8 bit, i pin inferiori 8 bit non sono utilizzati |
| 7 | DB1 | Bus dati LCD |
| 8 | DB2 | Bus dati LCD |
| 9 | DB3 | Bus dati LCD |
| 10 | DB4 | Bus dati LCD |
| 11 | DB5 | Bus dati LCD |
| 12 | DB6 | Bus dati LCD |
| 13 | DB7 | Bus dati LCD |
| 14 | DB8 | Bus dati LCD, bit superiore |
| 15 | DB9 | Bus dati LCD |
| 16 | DB10 | Bus dati LCD |
| 17 | DB11 | Bus dati LCD |
| 18 | DB12 | Bus dati LCD |
| 19 | DB13 | Bus dati LCD |
| 20 | DB14 | Bus dati LCD |
| 21 | DB15 | Bus dati LCD |
| 22 | SDCS | Pin selezione scheda SD, usato per la funzione di estensione SD |
| 23 | BL | Controllo retroilluminazione LCD, attivo a livello alto |
| 24 | VDD | Alimentazione positiva modulo, supporta 3.3V o 5V grazie al regolatore integrato |
| 25 | VDD | Alimentazione positiva modulo |
| 26 | GND | Massa modulo |
| 27 | GND | Massa modulo |
| 28 | NC | Non connesso, riservato |
| 29 | MISO | Pin ingresso dati bus SPI per touch |
| 30 | MOSI | Pin uscita dati bus SPI per touch |
| 31 | PEN | Rilevamento interruzione touch, livello basso al tocco |
| 32 | F_CS | Selezione chip Flash, usato per la funzione di estensione Flash |
| 33 | T_CS | Selezione chip controller touch, attivo a livello basso |
| 34 | CLK | Segnale clock per bus SPI touch |
Utilizzo:
Il display è raccomandato per progetti di automazione, interfacce grafiche per apparecchiature elettroniche, sistemi di controllo e applicazioni educative o industriali basate su microcontrollori STM32.
Si collega a schede compatibili tramite interfaccia parallela, e la funzione touch permette il controllo diretto dallo schermo. Per un corretto funzionamento, è importante verificare la compatibilità del numero di pin e della scheda utilizzata prima del montaggio. Il lettore di schede SD può essere utilizzato per l'archiviazione di immagini, file o altri dati necessari all'applicazione.
