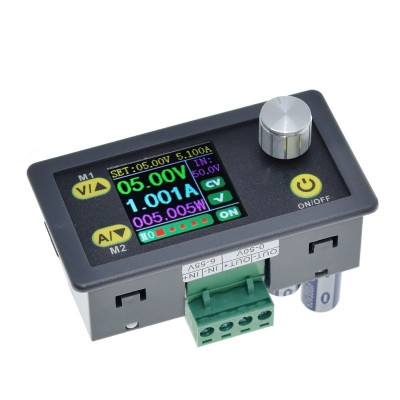

WZ5005E-USB paneles feszültségcsökkentő modul, színes LCD, CC-CV, 6–55 V-ról 0–50 V-ra, 5 A, 250 W
Feszültségcsökkentő modul panelhez, ideális állítható CC-CV tápegységként elektronikai projektekhez és tesztpadhoz. 0-50V kimenetet és 0-5A-t biztosít, akár 250W teljesítménnyel, 1,44 hüvelykes színes LCD kijelzővel a gyors felügyelethez, USB-n keresztüli vezérléssel és soros interfésszel, valamint finom feszültségállítással 0,01V felbontással.
Shipping by csütörtök 22 október
A termék megvásárlásával jár 965,92 Ft hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A WZ5005E-USB feszültségcsökkentő modul egy buck típusú DC-DC tápegység, amelynek kimenete egyaránt állítható állandó feszültség (CV) és állandó áram (CC) módban, és panelbe építésre vagy saját berendezésekbe történő integrálásra készült. A bemenetén akár 55 V DC feszültséget is fogad, a kimenetén pedig 0 és 50 V között állítható feszültséget biztosít, így alkalmas elektronikus terhelések precíz táplálására, alkatrészek tesztelésére, akkumulátorok töltésére, valamint LED-szalagok és egyéb DC fogyasztók ellátására.
Az áramkör digitálisan szabályozott lefelé alakító konverterként működik, a kimenet feszültségben és áramban egyszerre korlátozott, a modul pedig a terheléstől függően automatikusan vált az állandó feszültségű (CV) és az állandó áramú (CC) üzemmód között. A kimeneti feszültség és áram 0.01 V, illetve 0.0001 A felbontással állítható, a maximális leadott teljesítmény pedig 250 W, legfeljebb 5 A áram mellett. A modul több paraméterkészletet is képes eltárolni, és áramtalanítás után is megőrzi az utolsó beállításokat, továbbá túlfeszültség, túláram, túlterhelés és fordított bemeneti polaritás elleni védelemmel rendelkezik.
A fő jellemzők közé tartozik az 1.44 hüvelykes színes LCD kijelző, amely több paramétert egyszerre, több oldalon jelenít meg, az M1 és M2 gombok a feszültség és az áram beállítására szolgálnak, a forgó gomb a képernyők közötti váltást végzi, az ON/OFF gomb a kimenet aktiválására szolgál, az IN+ / IN- csavaros sorkapcsok a tápellátáshoz, az OUT+ / OUT- kapcsok a terheléshez valók, valamint a belső energia- (Wh) és kapacitásszámlálók (Ah) is megtalálhatók rajta. A tápellátás közvetlenül az IN+ és IN- kapcsokon keresztül történik, 6 - 55 VDC DC forrásról.
A modul USB-s változata USB-TTL adaptert és dedikált kábelt tartalmaz, amelyen keresztül a modul számítógéphez csatlakoztatható a paraméterek távoli kiolvasásához és beállításához, a szoftver pedig kizárólag Windows operációs rendszerhez érhető el.
Műszaki adatok:
Tápfeszültség (bemenet): 6 - 55 VDC
Kimeneti áram: 0 - 5 A, állandó áram korlátként állítható
Kimeneti feszültség: 0 - 50 VDC, folyamatosan állítható
Kimeneti teljesítmény: 0 - 250 W
Kijelző: 1.44 hüvelykes színes LCD
Bemeneti feszültség felbontás: 0.01 V
Kimeneti feszültség felbontás: 0.01 V
Áramfelbontás: 0.0001 A
Pontosság: +/- 1%
Kimeneti hullámosság: 150 mV csúcs
Üzemi hőmérséklet: -1 - 40 °C
Mért statisztikai idő: akár 10000 óra
Energia mérési tartomány: 0 - 99999.999 Wh
Mért kapacitás tartomány: 0 - 999999.999 Ah
Kapacitás statisztikai hibája: +/- 2%
Kijelző fényereje: 7 állítható szint
Soros vezérlés: mellékelt USB-TTL adapter, Windowsra készült szoftver
Méretek: 79 x 43 x 54 mm
Pinout:
| Csatlakozó | Pin | Funkció |
|---|---|---|
| Csavaros sorkapocs | IN+ | Bemeneti tápellátás, pozitív pólus (6 - 55 VDC) |
| Csavaros sorkapocs | IN- | Bemeneti tápellátás, negatív pólus / a forrás földje |
| Csavaros sorkapocs | OUT- | Kimenet, a terhelés negatív pólusa / földje (0 - 50 VDC) |
| Csavaros sorkapocs | OUT+ | Kimenet, a terhelés pozitív pólusa (0 - 50 VDC) |
Használat:
Csatlakoztassa a DC tápegységet a modul IN+ és IN- kapcsaira, ügyelve a polaritásra, és 6 és 55 VDC közötti feszültséget használva.
Ne csatlakoztassa a modult váltakozó áramú hálózatra, mert csak egyenfeszültséget fogad a bemenetén.
Kapcsolja be a tápellátást, és várja meg, amíg a színes LCD kijelző felgyullad, amely a bemeneti feszültséget és a kimenetre beállított értékeket mutatja.
Nyomja meg röviden az M1 gombot a kívánt kimeneti feszültség beállításához, és nyomja meg röviden az M2 gombot az állandó áram határának beállításához.
Kapcsolja ki a tápellátást, mielőtt a terhelést az OUT+ és OUT- kapcsokra csatlakoztatná, majd indítsa újra a modult, hogy a beállítások érvénybe lépjenek.
Ellenőrizze, hogy a bemeneti feszültség nagyobb legyen a kívánt kimeneti feszültségnél, mivel a modul egy buck konverter, és nem tud a bemenetnél nagyobb feszültséget előállítani a kimeneten.
Akkumulátor töltéséhez először csatlakoztassa a modul bemenetét a forráshoz, és csak ezután az akkumulátort a kimenetre, a kimeneti feszültséget pedig az akkumulátor feszültsége fölé állítsa.
Használja a forgó gombot a feszültség-, áram-, teljesítmény-, energia- és felhalmozott kapacitás kijelzők közötti váltáshoz.
Nyomja meg röviden az ON/OFF gombot a kimenet be- vagy kikapcsolásához anélkül, hogy megszakítaná a bemeneti tápellátást.
Számítógépes vezérléshez csatlakoztassa a modult a mellékelt USB-TTL adapteren keresztül egy PC-hez, és használja a dedikált alkalmazást, amely csak Windows alatt érhető el.
Ha a modul működés közben érezhetően felmelegszik, csökkentse a terhelés által igényelt teljesítményt, vagy biztosítson kiegészítő hűtést.
- feszültség
- HIRDETÉS
- Hatalom
- Több mint 20 W
- Tápfeszültség
- 6
- Maximális bemeneti feszültség
- 55
- Minimális kimeneti feszültség
- 0
- Maximális kimeneti feszültség
- 50
- Forrás típusa
- leszáll
- Áramerősség-szabályozás
- Igen
- Feszültségállítás
- Igen
- Beállítás típusa
- Változó
- Maximális kimeneti áram
- 5
- Maximális szabályozott teljesítmény
- 250 W
- Bemeneti feszültség típusa
- DC
- Kimeneti feszültség típusa
- DC
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (1) - Vélemény moderálása
Surprinzator de precis calibrata, am alimentat-o la 54V si se incalzeste foarte putin pentru 5A deci n-am montat ventilator. Daca apare pe ecran un curent mic fara sarcina se aduce la 0 conform instructiunilor. Usor de folosit si configurat. A fost mai greu de gasit aplicatia PC pentru comanda prin USB dar si asta merge ok cu mentiunea ca imi apare un cate un zero in loc de virgula zecimala. Aplicatia am gasit-o aici: https://drive.google.com/file/d/125fOoEs3ppLBsvNsymcTwIYierVIQpAO/view
A WZ5005E-USB modul egy lefelé kapcsoló (buck) DC-DC tápegység, amely független feszültség- és áramkorlátozás-szabályozással rendelkezik, közvetlenül a saját paneljéről vezérelhető a színes LCD kijelző, az M1 és M2 gombok, a forgatógomb és az ON/OFF gomb segítségével. Nincs szüksége külső mikrokontrollerre és nem kell programozni, úgy használható, mint egy állítható laboratóriumi tápegység: bekapcsolod, beállítod a kívánt feszültséget és áramot, majd csatlakoztatod a terhelést a kimenethez.
Ebben az útmutatóban önálló tápforrásként helyezzük üzembe, egy 12 V-os LED szalagot táplálva vele, opcionálisan pedig a modul leolvasható és beállítható egy Windows-os számítógépről is, a mellékelt USB-TTL adapteren keresztül.
Hogyan működik:
A modul egy lefelé kapcsoló (buck) konverter, két szabályozó hurokkal, egy feszültség- és egy áramhurokkal. A kimeneti feszültséget az M1 gombbal állítod be, és az állandó marad mindaddig, amíg a terhelés kevesebb áramot igényel, mint az M2-ből beállított határérték, a modul így állandó feszültségű (CV) üzemmódban dolgozik.
Ha a terhelés több áramot igényelne, mint a beállított CC határérték, a modul automatikusan állandó áramú (CC) üzemmódba vált, és hagyja, hogy a kimeneti feszültség annyira csökkenjen, amennyire szükséges ahhoz, hogy ne lépje túl a korlátozott áramot, ezáltal védve mind a terhelést, mind a modult.
Az ebben az útmutatóban szereplő példához egy 1 m hosszú, 14.4 W teljesítményű 12 V-os 5050 LED szalag körülbelül 14.4 W / 12 V, azaz körülbelül 1.2 A áramot fogyaszt, ami kisebb, mint a beállítandó áramkorlát, így a modul CV üzemmódban marad, és állandó feszültséggel táplálja a szalagot.
Mire van szükséged:
- 1 x Panelre szerelt feszültségcsökkentő modul, színes LCD, CC-CV, 6-55V - 0-50V, USB port, 5A, 250W
- 1 x Kapcsolóüzemű tápegység 24V 3A
- 1 x Adapter, 3.5mm-es audio csatlakozó, apa - dupla anya, splitter
- 1 x LED szalag 12V 120 smd 2835, 1m
Csatlakoztatás:
A modult csak egyenáramról táplálja, olyan feszültséggel, amely nagyobb, mint a beállítani kívánt kimeneti feszültség, a bemeneti és kimeneti csatlakozási pontok polaritását betartva.
| Termék pin | Csatlakoztatva ide | Szerep |
|---|---|---|
| IN+ | DC adapter, + pólus | Bemeneti tápellátás, pozitív pólus |
| IN- | DC adapter, - pólus | Bemeneti tápellátás, föld |
| OUT+ | LED szalag, 12V | Szabályozott kimenet, pozitív pólus a terhelés felé |
| OUT- | LED szalag, GND | Szabályozott kimenet, föld a terhelés felé |
Beállítás:
Nyomd meg röviden az M1 gombot, hogy belépj a kimeneti feszültség szerkesztésébe, és használd a rövid megnyomásokat az érték növeléséhez, míg egy hosszú megnyomás az M1 gombon (3 másodpercnél tovább) belép egy M1-re mentett memóriacsoportba, vagy kilép abból.
Nyomd meg röviden az M2 gombot, hogy belépj az állandó áram határértékének szerkesztésébe, és használd a rövid megnyomásokat az érték csökkentéséhez vagy beállításához, míg egy hosszú megnyomás az M2 gombon belép egy M2-re mentett memóriacsoportba, vagy kilép abból.
Nyomd meg röviden a forgatógombot, hogy váltogass a rendelkezésre álló kijelzési képernyők között (feszültség és áram, teljesítmény, felhalmozott energia, felhalmozott kapacitás), míg egy hosszú megnyomás ezen a gombon eltérő funkciót lát el az aktív képernyőtől függően.
Nyomd meg röviden az ON/OFF gombot a kimenet be- vagy kikapcsolásához, anélkül, hogy kikapcsolnád a modul tápellátását.
| Gomb | Rövid megnyomás | Hosszú megnyomás |
|---|---|---|
| M1 | Beállítja / növeli a kimeneti feszültséget | Belép az M1 memóriacsoportba vagy kilép abból |
| M2 | Beállítja / csökkenti az állandó áram határértékét | Belép az M2 memóriacsoportba vagy kilép abból |
| Forgatógomb | Váltja a megjelenített képernyőt | Eltérő funkció az aktív képernyőtől függően |
| ON/OFF | Be- vagy kikapcsolja a kimenetet | - |
A modul több mentett paraméterkészletet is tud tárolni, és a tápellátás kikapcsolása után is megőrzi az utolsó beállításokat, így nem kell minden egyes bekapcsoláskor újra beállítanod a feszültséget és az áramot.
Használati példa:
Táplád a modult a 24 VDC 3 A-es adapterrel, amelyet az IN+ és IN- csatlakozási pontokhoz kötöttél.
A kimenetet ON/OFF gombbal kikapcsolt állapotban tartva, állítsd be az M1 gombbal a kimeneti feszültséget 12.00 V-ra, az M2 gombbal pedig az állandó áram határértékét 1.50 A-re.
Kapcsold ki a tápellátást, csatlakoztasd a 12 V-os LED szalagot az OUT+ és OUT- csatlakozási pontokhoz, majd kapcsold vissza a modul tápellátását.
Nyomd meg az ON/OFF gombot a kimenet aktiválásához, a LED szalag állandó 12.00 V feszültségen fog világítani, a megjelenített áram pedig körülbelül 1.2 A lesz, a beállított 1.50 A-es határérték alatt, tehát a modul CV üzemmódban marad.
Ha véletlenül rövidre zárod a kimenetet, vagy olyan terhelést csatlakoztatsz, amely 1.50 A-nél többet igényel, a modul CC üzemmódba vált, és 1.50 A-re korlátozza az áramot, a kimeneti feszültség pedig ennek megfelelően csökken.
Gyakori problémák:
A kijelző sötét marad, ellenőrizd, hogy az IN+ és IN- csatlakozási pontokhoz kötött forrás ténylegesen 6 és 55 VDC közötti feszültséget szolgáltat-e, és hogy a polaritás helyes-e.
A kimenet soha nem éri el a beállított értéket, a bemeneti feszültség túl közel van a kimenetihez, egy lefelé kapcsoló konverternek szüksége van arra, hogy a bemenet érezhetően nagyobb legyen a kívánt kimenetnél, növeld a tápegység feszültségét.
A terhelés gyengének tűnik, vagy a modul túl gyorsan vált CC üzemmódba, az M2-ből beállított áramhatár kisebb, mint a terhelés által igényelt áram, növeld az M2-ből beállított áramhatárt a használt terheléshez biztonságos értékig.
A modul működés közben erősen felmelegszik, a bemeneti és kimeneti feszültség közötti nagy különbség, megszorozva a leadott árammal, magas disszipált teljesítményt jelent, csökkentsd a terhelést, válassz a kimenetihez közelebbi bemeneti feszültséget, vagy biztosíts kiegészítő hűtést.
A számítógépen futó szoftver nem ismeri fel a modult, ellenőrizd, hogy telepítetted-e az USB-TTL adapter illesztőprogramját, és hogy Windows-os számítógépet használsz-e, mivel az alkalmazás más operációs rendszereken nem működik.
Korlátozások és tanácsok:
A modul egy lefelé kapcsoló konverter, a kimeneti feszültség soha nem haladhatja meg a bemeneti feszültséget, például egy 24 VDC-es adapterről a kimeneten legfeljebb körülbelül 22 - 23 V nyerhető, nem 24 V.
A kijelzés és szabályozás pontossága körülbelül +/- 1%, a kimeneti hullámosság (ripple) pedig legfeljebb 150 mV csúcsérték, ami elegendő az elektronikus terhelések általános táplálásához, de nem elegendő a nagyon nagy pontosságú méréshez.
A modul csak egyenáramon működik, és soha nem szabad közvetlenül a 220 VAC-os hálózathoz csatlakoztatni.
Az 5 A-es maximális áram és a 250 W-os maximális teljesítmény fix korlátok, nagyobb terhelésekhez egy nagyobb kapacitású modellre van szükség.
A LED szalagok táplálása mellett a modul használható állítható laboratóriumi tápegységként, akkumulátorok szabályozott töltéséhez, alkatrészek áramkorlátozással történő teszteléséhez, vagy olyan modulok és DC projektek tápellátásához, amelyeknek stabil, 50 V alatti feszültségre van szükségük.
