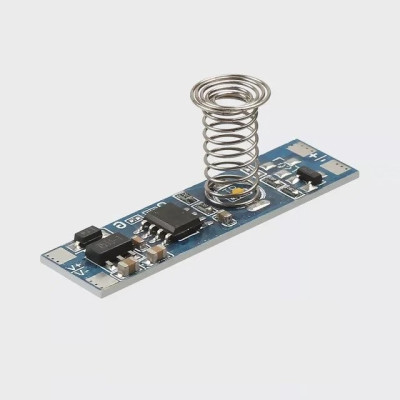

Érintőkapcsolós fényerőszabályzó modul, TD01-A3, be-ki kapcsoló és fényerőszabályzó, 12-24V, 4A
Érintőkapcsoló LED szalagokhoz 12-24V DC feszültséggel, be-/kikapcsolást és sima fényerő-szabályozást tesz lehetővé érintéssel, kapacitív vezérlés 0-100%-os tartománnyal a kívánt hangulat eléréséhez, akár 4A áramerősséget is támogat, keskeny, 10 mm-es kialakítás, könnyen integrálható a profilsínbe, integrált LED jelzi az érintési területet.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A TD01-A3 fényerőszabályzó érintőmodul egy könnyen integrálható kapcsoló, amely a 12 és 24 VDC közötti alacsony feszültségen működő LED-es világítási rendszerek fényintenzitásának szabályozására szolgál. Ez az eszköz lehetővé teszi a felhasználók számára a be- és kikapcsolást, valamint a fényerő beállítását egyetlen érintéssel, így sokoldalú fényszabályozási megoldást kínál. A modul intuitív be- és kikapcsolási funkcióval rendelkezik, valamint képes a fényerő szabályozására vagy erősítésére, így teremtve meg a kívánt hangulatot.
10 mm széles, ami megegyezik a beltéri világításban használt LED-szalagok legtöbb szélességével, így könnyen integrálható. Miután a LED-szalaggal együtt behelyezte a sínbe, az ív alakú kapacitív kapcsoló feszesen marad a sín fényszóróján, és lehetővé teszi a fény vezérlését az ív és a diffúzor érintkezési felületének megérintésével. Az érintés a vékony műanyagon keresztül érzékelhető, a gomb helyét pedig az ív belsejében (a NYÁK-on) beépített LED mutatja.
Specifikációk:
Bemeneti feszültség: 12-24V DC
Maximális áram: 4A
Maximális vezérlőteljesítmény: 48 W 12 V-on / 96 W 24 V-on
Vezérlési módszer: Kapacitív érintésérzékelő
Elérhető funkciók: Be/ki, fényerőszabályozás (intenzitásállítás)
Fényerő-tartomány: 0-100%
Üzemi hőmérséklet: -20°C és +60°C között
Fogyasztás készenléti üzemmódban: <0,5 W
Méretek: 36 x 10 x 1 mm
Telepítés:
Telepítés előtt győződjön meg arról, hogy a tápellátás ki van kapcsolva.
Csatlakoztassa a 12VDC és 24VDC közötti tápegységet a V+ és V- jelölésű bemeneti csatlakozókhoz, ügyelve a (+/-) polaritásra.
Csatlakoztassa a LED-szalagot vagy fényforrást a modul kimeneti csatlakozóihoz, a LED+ és LED- csatlakozókhoz.
Rögzítse a modult a kívánt helyre, ügyelve arra, hogy megvédje a nedvességtől és a túlzott hőtől.
Használat:
A lámpa be- vagy kikapcsolásához érintse meg egyszer az érzékelőt.
A fényerősség beállításához tartsa lenyomva az érintésérzékelőt, amíg el nem éri a kívánt fényerőszintet.
Engedje el az érzékelőt a fényerő kiválasztott szinten történő rögzítéséhez.
Biztonság és karbantartás:
Ne takarja le a fényerőszabályzó modult, és biztosítson jó szellőzést a túlmelegedés elkerülése érdekében.
Ne használja a modult a megadott feszültségtartományon kívül.
Kerülje a vízzel vagy más folyadékokkal való érintkezést.
A modult száraz ruhával tisztítsa, és ne használjon vegyszereket vagy súrolószereket a tisztításhoz.
