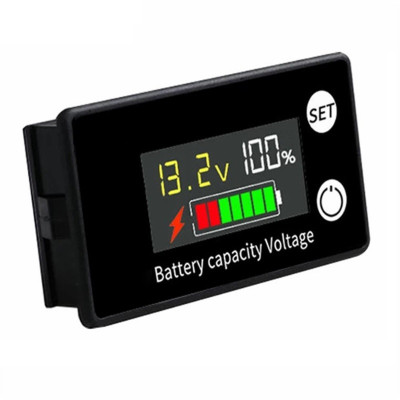

Akkumulátor állapotjelző modul, panel, 8-100VDC, LCD kijelzővel
Gyorsan kijelzi az akkumulátor feszültségét és töltöttségi szintjét, százalékos és színes oszlopdiagrammal az LCD képernyőn, 8-100 VDC feszültséggel működik, panelre szerelhető, kompatibilis az ólommal, Li-ionnal és LiFePo4-gyel, vagy manuálisan beállítható bármilyen minimum és maximum küszöbérték, kétvezetékes plusz és mínusz csatlakozás, vizuális alacsony feszültség riasztással és BE/KI gombbal az energiatakarékosság érdekében.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Az akkumulátor töltöttségi állapotának, százalékos kapacitásának és aktuális feszültségének jelzésére szolgáló mód, kompatibilis az ólom, lítium és LiFePo akkumulátorokkal, de manuálisan beállítható, hogy kompatibilis legyen 8V és 100V közötti feszültséggel. A csatlakoztatás egyszerű, csak a plusz és mínusz pólust kell a mért feszültséghez csatlakoztatni.
A hátulján található egy csavar (figyelem, 180 fokos korlátozott elfordulási szöggel rendelkezik, ne babrálj vele), amely lehetővé teszi a kijelzett feszültség kalibrálását, amikor a kijelző a valóstól eltérő feszültséget jelez.
A képernyő egy színes karakterekkel ellátott LCD, amely jól látható és gyorsan leolvashatóvá teszi az akkumulátor állapotát. A jelzőfény (villám) egy riasztás, amely szakaszosan világít, amikor a feszültség a kívánt szint alá esik.
Ez a modul standard beállításokkal rendelkezik az alábbi akkumulátorokhoz: ólom akkumulátorok 12 és 84 VDC között, lítium-ion akkumulátorok 3S és 20S között, LiFePo4 akkumulátorok 3S és 23S között. Ezek a standard beállítások tartalmazzák a riasztási szint beállítását is, amely módosítható. Ha az előre beállított paraméterek nem elegendőek, a modul lehetővé teszi a minimális akkumulátorfeszültség (0%) és a maximális akkumulátorfeszültség (100%) manuális beállítását. Manuális beállítás esetén mind az akkumulátor töltöttségi szintjének jelzője, mind a százalékos kapacitás a beállított feszültségeknek megfelelően jelenik meg.
A KI/BE gomb lehetővé teszi a kijelző kikapcsolását az energiatakarékosság érdekében, amikor nincs használatban.
Specifikációk:
Tápfeszültség: 8 - 100 VDC
Működés közbeni áramfelvétel: <15mA
Kijelzett információk: Feszültség, Akkumulátor fennmaradó töltöttségi szintje, Színes grafikus kapacitásjelző sáv, Alacsony feszültség riasztás
Kijelző: LCD, színes
Beépítési kivágás méretei: 58 x 28 mm
Méretek mm: 61 x 33 x 15 mm
Használat:
1. A modul akkumulátorról működik.
2. A menübe való belépéshez tartsa lenyomva a SET gombot.
3. A kívánt beállítások közötti váltáshoz nyomja meg röviden a set gombot. Miután elérte a kívánt beállításokat, a paraméterek módosításához nyomja meg röviden a BE/KI gombot.
4. A beállítás megerősítéséhez röviden nyomja meg a SET gombot, és várja meg, amíg a modul kilép a beállítások módból.
Menü:
1 - P : Ólomakkumulátor kiválasztása, 12 és 84 VDC között
2 - L : Lítium-ion akkumulátor kiválasztása, 3S-től 20S-ig (jobb oldalon a behelyezett cellák száma látható)
3 - F : Lítium-vas akkumulátor kiválasztása, 3S-től 23S-ig (jobb oldalon látható, hogy hány cella van behelyezve)
00.0 000 : Az akkumulátor feszültségének kézi beállítása. Az ON/OFF gomb rövid megnyomásával megváltoztathatja a villogó értéket. Az ON/OFF gomb hosszú megnyomásával a következő karakterre léphet. Bal oldalon állítsa be az akkumulátor minimális feszültségét 0,00 V formátumban, jobb oldalon pedig a maximális feszültséget decivoltban (például 20 V esetén 200 érték lesz beállítva).
5 - b : Automatikus képernyőletiltás beállítása. BE állásban a képernyő néhány másodpercnyi inaktivitás után automatikusan kikapcsol. KI állásban a képernyő nem kapcsol ki magától. A képernyő be- és kikapcsolása a BE/KI gombbal végezhető el.
NN.N Lo : A riasztás alacsony feszültségszintjének beállítása (a piros villanás a vizuális riasztást jelöli). A BE/KI gomb rövid megnyomásával megváltoztathatja a villogó értéket. A BE/KI gomb hosszú megnyomásával a következő karakterre ugorhat.
7 - A: Nincs ismert funkció. Lehetséges, hogy ez a beállítás egy hangjelzés vagy magasabb szintű riasztás beállításához kapcsolódik. A tesztelés időpontjában ehhez nem találtak funkciót.
