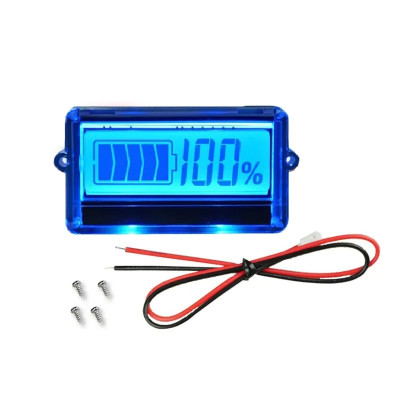

Li-ion és ólomsavas akkumulátor töltöttségjelző kijelzőmodul, 3S–15S, LCD
Gyorsan megjeleníti a Li-Ion és ólom-sav akkumulátorok töltöttségi százalékát, közvetlen csatlakozás a sarkokra valós idejű monitorozáshoz, kompatibilis 3S-15S és 12-48V-os rendszerekkel, kék háttérvilágítású LCD, amely bármilyen körülmények között jól látható, nagyon alacsony, 5mA alatti fogyasztás és jó, körülbelül ±1%-os pontosság, egyszerű gombos beállítás szoftver nélkül.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A töltöttségi szint kijelzésére szolgáló kijelzőmodul egy önálló, kompakt megoldás, amelyet Li-Ion és ólom-savas akkumulátorok állapotának valós idejű felügyeletére terveztek. Ez a modul a mérés és a kijelzés teljes logikáját közvetlenül a modulba integrálja. A csatlakoztatás közvetlenül az akkumulátorcsomag sarkaira történik, a kék háttérvilágítású LCD pedig azonnal jelzi az akkumulátor kapacitásából fennmaradó százalékot.
A modul 3-tól 15 celláig terjedő konfigurációkat támogat Li-Ion akkumulátorok esetén, valamint az ólom-savas akkumulátorok megfelelő feszültségszintjeit (12V, 24V, 36V, 48V). A megengedett bemeneti feszültség 8V és 63V között van, így széles körű alkalmazásokhoz használható: elektromos járművek, energiatároló rendszerek, elektromos rollerek, hálózaton kívüli fotovoltaikus rendszerek vagy bármely más alkalmazás, ahol gyors és megbízható vizuális akkumulátorállapot-jelzésre van szükség.
A modul saját fogyasztása 5mA alatt van, ezért állandó telepítésekhez is alkalmas, anélkül hogy jelentősen csökkentené az akkumulátor kapacitását.
A mérési pontosság ±1%, ami biztosítja a töltöttségi szint helyes kijelzését. A kompakt, 44 x 25 x 16mm-es méretek lehetővé teszik a diszkrét beépítést panelekbe, házakba vagy közvetlenül az akkumulátorra.
Az akkumulátortípus és a cellaszám beállítása egyszerűen, a modul hátoldalán található gomb megnyomásával történik, szerszámok vagy szoftver nélkül.
Műszaki adatok:
Bemeneti feszültség: 8 - 63V
Támogatott Li-Ion cellaszám: 3S - 15S
Támogatott ólom-savas feszültségek: 12V, 24V, 36V, 48V
Kijelző típusa: kék háttérvilágítású LCD
Áramfogyasztás: < 5mA
Pontosság: ±1%
Méretek: 44 x 25 x 16mm
Digitális interfész: Nem (önálló, mikrovezérlő nélkül)
Beállítás módja: Fizikai gomb a modul hátoldalán
Pinout:
| Vezeték | Leírás |
|---|---|
| Piros | VCC |
| Fekete | GND |
Használat:
Azonosítsa az akkumulátorcsomag pozitív és negatív sarkát.
Csatlakoztassa a modul piros vezetékét az akkumulátorcsomag pozitív sarkához.
Csatlakoztassa a modul fekete vezetékét az akkumulátorcsomag negatív sarkához.
Első használatkor nyomja meg a modul hátoldalán található gombot az akkumulátortípus (Li-Ion, C kód, vagy ólom-savas, P kód) és az Ön konfigurációjának megfelelő cellaszám kiválasztásához az alábbi kódtáblázat szerint.
A kijelző automatikusan bekapcsol, és megjeleníti az akkumulátor kapacitásából fennmaradó százalékot.
Későbbi használatok során a modul automatikusan elindul és megjeleníti a töltöttségi szintet, újrakonfigurálás nélkül.
Figyelem: Ne cserélje fel a vezetékek polaritását, mert a fordított bekötés véglegesen károsíthatja a modult. Az akkumulátorcsomag feszültségének mindig meg kell felelnie a modulban kiválasztott cellakonfigurációnak. Ne csatlakoztassa a modult 63V-nál nagyobb feszültségű csomagokhoz.
Konfigurációs kódok:
| Li-ion akkumulátor | Kód | Ólom-savas akkumulátor | Kód |
|---|---|---|---|
| 3 cella | 3 C | 12V | 1 P |
| 4 cella | 4 C | 24V | 2 P |
| 5 cella | 5 C | 36V | 3 P |
| 6 cella | 6 C | 48V | 4 P |
| 7 cella | 7 C | — | — |
| 8 cella | 8 C | — | — |
| 9 cella | 9 C | — | — |
| 10 cella | 10 C | — | — |
| 11 cella | 11 C | — | — |
| 12 cella | 12 C | — | — |
| 13 cella | 13 C | — | — |
| 14 cella | 14 C | — | — |
| 15 cella | 15 C | — | — |
Csatlakoztatás:
Méretrajz:
