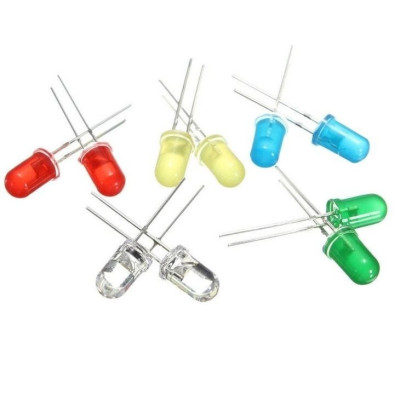

5 mm-es LED, kék
5 mm-es kék LED jelzésekhez és jelzésekhez paneleken, berendezéseken és barkács projekteken, 3-3,4 VDC feszültséggel működik, tiszta megvilágítást biztosít koncentrált sugárral a 15-30 fokos látószögnek köszönhetően, szabványos formátummal rendelkezik a könnyű szerelhetőség érdekében, és stabil színnel a jó láthatóság érdekében.
A termék megvásárlásával jár 0,02 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A 5 mm-es kék fénykibocsátó LED egy furatszerelt (THT) lábas fénykibocsátó dióda, amelyet állapotjelzőként, jelzésre vagy dekoratív világításra használnak elektronikus áramkörökben. Alkalmas vezérlőpanelekhez, makettekhez, mikrovezérlős projektekhez, oktatókitekhez, valamint breadboardon vagy próbapanelen végzett alkalmazásokhoz.
A dióda szabványos, 5 mm-es, kék lencsés tokozással rendelkezik, és 3 - 3.4 VDC előfeszítő feszültségen, tipikusan 20 mA áramerősségen működik. A látószög 15 - 30 fok, ami a fényt viszonylag szűk nyalábba koncentrálja, és elölről jól láthatóvá teszi a LED-et. Mivel dióda, polaritása van, ezért mindig áramkorlátozó ellenálláson keresztül kell táplálni.
A fő jellemzők közé tartozik az 5 mm-es kerek tokozás, a két axiális láb forrasztáshoz vagy breadboardba való beültetéshez, a kék lencse és a szűk látószög. Tápellátása egyenárammal történik, a LED előfeszítő feszültségénél nagyobb feszültségű forrásról, sorba kötött ellenállással.
A LED vezérelhető Arduino, ESP32, STM32 vagy Raspberry Pi lapok digitális kimeneteiről is, egy áramkorlátozó ellenálláson keresztül, figyelembe véve, hogy a kék LED előfeszítő feszültsége közel van a 3.3 V-os logikai szinthez.
Műszaki adatok:
Tápfeszültség: 3 - 3.4 VDC
Üzemi áram: 20 mA
Típus: 5 mm-es lábas LED, furatszerelt
Szín: Kék
Látószög: 15 - 30 fok
Méretek: 5 mm (átmérő)
Lábkiosztás:
| Csatlakozó | Láb | Funkció |
|---|---|---|
| Hosszú láb | Anód (+) | A pozitív pólushoz csatlakozik, áramkorlátozó ellenálláson keresztül. |
| Rövid láb | Katód (-) | A földre (GND) csatlakozik. A tokozás lapos élének oldalán található. |
Használat:
Azonosítsa a LED polaritását: a hosszú láb az anód (+), a rövid láb pedig a katód (-), amely a tokozás lapos élének oldalán található.
Minden esetben kössön sorba egy ellenállást a LED-del, mert nélküle az áram nincs korlátozva, és a dióda tönkremehet.
Számítsa ki az ellenállás értékét az R = (Valimentare - VLED) / ILED képlettel. Például 5 V-os tápfeszültség, 3.2 V előfeszítő feszültség és 20 mA áram esetén körülbelül 90 ohm adódik, ezért a legközelebbi magasabb szabványos értéket, 100 ohmot kell választani.
Csatlakoztassa az anódot az ellenálláson keresztül a pozitív pólushoz, a katódot pedig a földre, a polaritást betartva.
Ne adjon a LED-re fordított feszültséget, és ne táplálja közvetlenül feszültségforrásról korlátozó ellenállás nélkül.
3.3 V-os táplálásnál a különbség a LED előfeszítő feszültségéhez képest nagyon kicsi, ezért a fényerő csökkenhet. Ebben az esetben használjon kisebb értékű ellenállást, vagy táplálja a LED-et nagyobb feszültségről, tranzisztoron keresztül vezérelve.
Mikrovezérlőről történő vezérlés esetén csatlakoztassa az ellenállást egy kimenetként konfigurált digitális lábra, és tartsa be a láb maximálisan megengedett áramerősségét.
Forrasztáskor dolgozzon gyorsan, és kerülje a lábak hosszan tartó melegítését, hogy ne sérüljön a LED tokozása.
