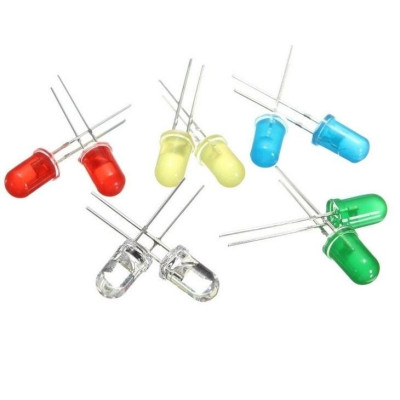

LED 5mm, Albastru

LED albastru de 5mm pentru semnalizare si indicatoare pe panouri, echipamente si proiecte DIY, functioneaza la 3-3.4VDC, ofera iluminare clara cu fascicul concentrat datorita unghiului vizual de 15-30 grade, are format standard usor de montat si culoare stabila pentru vizibilitate buna.

0,30 RON Cu TVA

0,25 RON Fara TVA

Nu exista recenzii

1-2 zile

Expediere estimata: joi 22 octombrie

Ai gasit mai ieftin? Spune-ne! (autentifica-te pentru a trimite o solicitare)

Cumparand acest produs primesti 0,02 RON in puncte de fidelitate.

Garantie: 24 luni pentru persoane fizice

LIVRARE GRATUITA
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online

EXPEDIERE RAPIDA
Produsele sunt expediate din stoc propriu

PUNCTE FIDELITATE
Primesti puncte la fiecare comanda, in valoare de 5%

LED-ul de 5 mm cu emisie albastra este o dioda luminoasa cu pini pentru montaj traversant (THT), folosita ca indicator de stare, semnalizare sau iluminare decorativa in circuite electronice. Se potriveste pentru panouri de comanda, machete, proiecte cu microcontrolere, kituri educationale si aplicatii pe breadboard sau pe placa de test.

Dioda are capsula standard de 5 mm cu lentila albastra si functioneaza la o tensiune directa de 3 - 3.4 VDC, la un curent tipic de 20 mA. Unghiul vizual este de 15 - 30 de grade, ceea ce concentreaza lumina intr-un fascicul relativ ingust si face LED-ul usor de observat din fata. Fiind o dioda, are polaritate si trebuie alimentata intotdeauna printr-o rezistenta de limitare a curentului.

Printre caracteristicile principale se numara capsula rotunda de 5 mm, cei doi pini axiali pentru lipire sau pentru introducere in breadboard, lentila albastra si unghiul vizual ingust. Alimentarea se face in curent continuu, de la o sursa de tensiune mai mare decat tensiunea directa a LED-ului, cu o rezistenta montata in serie.

LED-ul poate fi comandat de la iesirile digitale ale placilor Arduino, ESP32, STM32 sau Raspberry Pi, printr-o rezistenta de limitare, avand in vedere ca tensiunea directa a LED-ului albastru este apropiata de nivelul logic de 3.3 V.

Specificatii:

Tensiune alimentare: 3 - 3.4 VDC

Curent de lucru: 20 mA

Tip: LED 5 mm cu pini, montaj traversant

Culoare: Albastru

Unghi vizual: 15 - 30 grade

Dimensiuni: 5 mm (diametru)

Pinout:

Pinout LED 5mm albastru – anod (+) si catod (-)

Conector	Pin	Functie
Pin lung	Anod (+)	Se conecteaza la plus, prin rezistenta de limitare.
Pin scurt	Catod (-)	Se conecteaza la masa (GND). Este situat pe partea cu marginea plata a capsulei.

Utilizare:

Identificati polaritatea LED-ului: pinul lung este anodul (+), iar pinul scurt este catodul (-), aflat pe partea cu marginea plata a capsulei.

Montati intotdeauna o rezistenta in serie cu LED-ul, deoarece fara ea curentul nu este limitat si dioda se poate distruge.

Calculati valoarea rezistentei cu formula R = (Valimentare - VLED) / ILED. De exemplu, pentru o alimentare de 5 V, o tensiune directa de 3.2 V si un curent de 20 mA rezulta aproximativ 90 ohmi, iar se alege valoarea standard imediat superioara, de 100 ohmi.

Conectati anodul la plus prin rezistenta si catodul la masa, respectand polaritatea.

Nu aplicati LED-ului tensiune inversa si nu il alimentati direct de la o sursa de tensiune, fara rezistenta de limitare.

La alimentarea de la 3.3 V, diferenta fata de tensiunea directa a LED-ului este foarte mica, iar luminozitatea poate fi redusa. In acest caz folositi o rezistenta de valoare mica sau alimentati LED-ul de la o tensiune mai mare, comandata printr-un tranzistor.

Pentru comanda de la un microcontroler, conectati rezistenta la un pin digital configurat ca iesire si respectati curentul maxim admis de pin.

La lipire, lucrati rapid si evitati incalzirea prelungita a pinilor, pentru a nu deteriora capsula LED-ului.

Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
