Universal-Schaltnetzteil EVD/DVD – +5V / +12V / -12V, 18W
Kompaktes Netzteilmodul für DVD, EVD, Decoder und Audio-Video-Geräte, wandelt 100–265 VAC in stabile DC-Spannungen von +5 V, +12 V und -12 V um, liefert bis zu 18 W, basiert auf VIP22A für Effizienz und Zuverlässigkeit, enthält Schutzfunktionen gegen Überstrom, Überspannung und Überhitzung und lässt sich dank seiner geringen Abmessungen leicht integrieren.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.

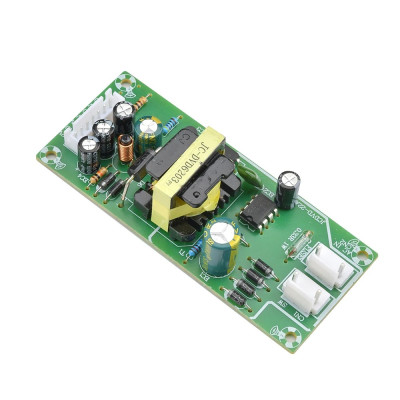

Dieses Modul ist dafür ausgelegt, DVD-Geräte, EVD, Decoder und andere Geräte zu versorgen, die Spannungen von +5V, +12V oder -12V benötigen. Es verwendet den integrierten VIP22A-Chip von STMicroelectronics, der den PWM-Controller und den MOSFET-Transistor in einem einzigen Gehäuse kombiniert und so Einfachheit und Zuverlässigkeit gewährleistet.
Die Platine arbeitet mit einer Eingangsspannung im Bereich von 100 - 265 VAC und bietet thermischen Schutz, Überspannungsschutz, Überstrom- und Unterspannungsschutz.
Spezifikationen:
Eingangsspannung: 100 - 265 VAC, 47 - 63 Hz
Ausgangsspannungen: +5V, +12V, -12V (geregelt)
Maximale Leistung: 18W
Schutzfunktionen: Unterspannung am Eingang, Überspannung, Überstrom, thermischer Schutz
Betriebstemperatur: -10 ~ 50°C
Betriebsfeuchtigkeit: 25 ~ 85%
Chip: VIP22A
Abmessungen: 40 x 95 mm
Layout:
| Terminal | Beschriftung | Beschreibung |
|---|---|---|
| AC-Stromanschluss | AC IN | Netzeingang 100-265 VAC |
| Ausgang +5V | +5V | +5V Ausgang |
| Ausgang +12V | +12V | +12V Ausgang |
| Ausgang -12V | -12V | -12V Ausgang |
| Gemeinsame Masse | GND | Gemeinsamer Masseanschluss |
Anwendung:
Verbinden Sie das Netzkabel mit dem als AC IN gekennzeichneten Anschluss. Stellen Sie sicher, dass die Stromquelle vor dem Herstellen der Verbindungen getrennt ist. Überprüfen Sie, dass die Gesamtlast 18W nicht überschreitet.
Nachdem alle Verbindungen überprüft wurden, schalten Sie die Platine ein und messen Sie die Ausgangsspannungen mit einem Multimeter, bevor Sie empfindliche Geräte anschließen.
