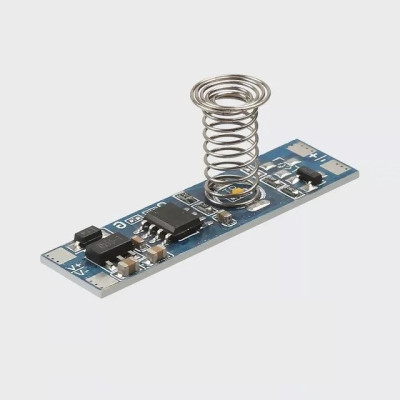

Touch-Dimmer-Modul, TD01-A3, An-Aus plus Dimmer, 12-24V, 4A
Berührungsdimmer für LED-Streifen mit 12-24 V DC, ermöglicht Ein-/Ausschalten und stufenlose Lichtregulierung durch Berührung, kapazitive Steuerung mit einem Bereich von 0-100 % für die gewünschte Atmosphäre, unterstützt bis zu 4 A, schmales 10 mm Design zur einfachen Integration in die Profilschiene, integrierte LED zur Anzeige des Berührungsbereichs.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das Dimmer-Touch-Modul TD01-A3 ist ein einfach zu integrierender Schalter zur Anpassung der Lichtintensität für LED-Beleuchtungssysteme, die mit Niederspannungen zwischen 12 und 24 VDC betrieben werden. Dieses Gerät ermöglicht Benutzern das Ein-/Ausschalten und Anpassen der Helligkeit mit einer einfachen Berührung und bietet so eine vielseitige Lichtsteuerungslösung. Das Modul verfügt über eine intuitive Ein-/Aus-Funktion sowie die Möglichkeit, das Licht zu dimmen oder zu intensivieren und so die gewünschte Atmosphäre zu schaffen.
Die Breite beträgt 10 mm, was der Breite der meisten LED-Streifen für die Innenbeleuchtung entspricht, wodurch sie sich leicht integrieren lässt. Sobald der kapazitive Schalter in Form eines Lichtbogens zusammen mit dem LED-Streifen in die Schiene eingesetzt wird, hält er den Lichtdiffusor der Schiene unter Spannung und ermöglicht die Steuerung des Lichts durch einfaches Berühren der Kontaktfläche des Lichtbogens der Diffusor. Die Berührung kann durch den dünnen Kunststoff erkannt werden und die Position der Taste wird durch eine integrierte LED im Inneren des Bogens (auf der Platine) angezeigt.
Spezifikationen:
Eingangsspannung: 12–24 V Gleichstrom
Maximaler Strom: 4A
Maximale Steuerleistung: 48 W bei 12 V / 96 W bei 24 V
Steuerungsmethode: Kapazitiver Berührungssensor
Verfügbare Funktionen: Ein/Aus, Dimmer (Intensitätsanpassung)
Dimmbereich: 0-100 %
Betriebstemperatur: -20 °C bis +60 °C
Verbrauch im Standby: <0,5 W
Abmessungen: 36 x 10 x 1 mm
Installation:
Stellen Sie vor der Installation sicher, dass die Stromversorgung ausgeschaltet ist.
Schließen Sie die Stromversorgung zwischen 12 VDC und 24 VDC an die mit V+ und V- gekennzeichneten Eingangsklemmen an und beachten Sie dabei die Polarität (+/-).
Schließen Sie den LED-Streifen oder die Lichtquelle an die Ausgangsklemmen des Moduls, LED+ und LED-, an.
Befestigen Sie das Modul an der gewünschten Stelle und achten Sie darauf, es vor Feuchtigkeit und übermäßiger Hitze zu schützen.
Verwenden:
Tippen Sie einmal auf den Sensor, um das Licht ein- oder auszuschalten.
Um die Lichtintensität anzupassen, berühren Sie den Berührungssensor so lange, bis Sie die gewünschte Helligkeitsstufe erreicht haben.
Lassen Sie den Sensor los, um die Helligkeit auf der ausgewählten Stufe zu fixieren.
Sicherheit und Wartung:
Decken Sie das Dimmermodul nicht ab und sorgen Sie für eine gute Belüftung, um eine Überhitzung zu vermeiden.
Benutzen Sie das Modul nicht außerhalb des angegebenen Spannungsbereichs.
Vermeiden Sie den Kontakt mit Wasser oder anderen Flüssigkeiten.
Reinigen Sie das Modul mit einem trockenen Tuch und verwenden Sie zur Reinigung keine chemischen oder scheuernden Substanzen.
