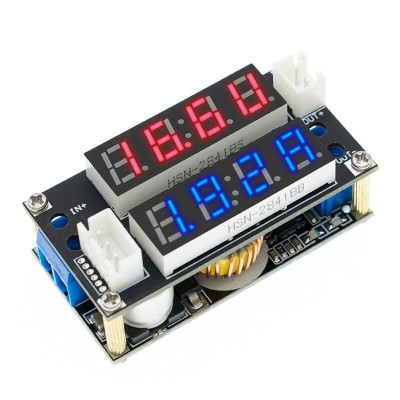

Spannungsabwärtsmodul, XL4015, 5-30V bis 0,8-29V, 5A, CC-CV
Abwärtswandler mit XL4015 für einstellbare Netzteile und Batterieladung, bietet CC-CV-Modus mit Feineinstellung von Spannung und Strom über Mehrgangpotentiometer, 5-30V Eingang und 0,8-29V Ausgang, bis zu 5A mit Kühlung, beinhaltet integrierte Spannungs- und Stromanzeigen, hohe Effizienz für LED-, DIY- und Automatisierungsanwendungen.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Spannungssenkungsmodul mit XL4015 mit konstanter Spannung und Strom, einstellbar über die zugehörigen Mehrgang-Potentiometer. Der Spannungsunterschied zwischen Eingang und Ausgang beträgt mindestens 0,2 VDC.
Das Modul verfügt über zwei Anzeigen für Spannung und Strom. Abhängig von der Charge kann ihre Farbe unterschiedlich sein oder auch nicht.
Das Modul ist mit einer seriellen TTL-Schnittstelle ausgestattet, die mit dem integrierten STM8S003F3 verbunden ist, der die Anzeige steuert. Theoretisch besteht die Möglichkeit, die angezeigten Informationen zu Spannung und Strom abzulesen, aber zumindest im Moment ist dies der Fall Die Funktion wurde noch nicht getestet und wir übernehmen keine Garantie für den Erfolg bei der Verwendung der seriellen Schnittstelle.
Der 2-Pin-Anschluss wird nicht verwendet.
Das Modul kann dank der CC- und CV-Funktionen zum Laden von Batterien sowie für Anwendungen verwendet werden, bei denen eine Konstantstromversorgung erforderlich ist (z. B. LED-Streifen).
Der maximale Ausgangsstrom beträgt 5A, sollte aber in belüfteten Räumen 3A bzw. 1,5A nicht überschreiten, ein Wert, bei dem es auf Dauer problemlos funktioniert.
Wenn das Modul in den DC-Modus wechselt, sinkt die Spannung und das Display zeigt einen instabilen Spannungswert an, was normal ist, wenn man bedenkt, dass es im DC-Modus eine variable Welle ausgibt.
Um den Strom genau einzustellen, empfehlen wir, ihn auf einen kleinen Wert zu bringen, den Ausgang kurzzuschließen und den Strom auf den gewünschten Wert einzustellen. Achten Sie jedoch auf die Temperatur des Moduls und versuchen Sie, den Ausgang so schnell wie möglich kurzzuschließen.
Die Genauigkeit der angezeigten Spannung ist geringer als in den Spezifikationen, da ein 10-Bit-DAC verwendet wird, der zusammen mit den Toleranzen der anderen Komponenten keine Genauigkeit von 0,1 % liefern kann. Wenn es notwendig ist, genaue Werte einzustellen, verwenden Sie ein Multimeter.
Spezifikationen:
Versorgungsspannung: 5 - 30 VDC
Ausgangsspannung: 0,8 - 29 VDC
Ausgangsstrom: 3A maximal ohne Kühlung, 5A maximal mit Zwangskühlung
Anzeigegenauigkeit: 0,1 % (deklarierter Wert, in der Praxis ist die Genauigkeit geringer)
Frequenz: 180 kHz
Ausgangswelligkeit: <50 mV
Effizienz: zwischen 85 und 95 %
Abmessungen mm: 52 x 27 x 21 mm
* Überprüfen Sie vor dem Einschalten die korrekte Verbindung (Polarität, Eingang und Ausgang), um eine Beschädigung zu vermeiden.
- Spannung
- ANZEIGE
- Versorgungsspannung
- 5
- Maximale Eingangsspannung
- 30
- Minimale Ausgangsspannung
- 1
- Maximale Ausgangsspannung
- 29
- Quellentyp
- absteigen
- Aktuelle Anpassung
- Ja
- Spannungseinstellung
- Ja
- Anpassungstyp
- Variable
- Maximaler Ausgangsstrom
- 5
