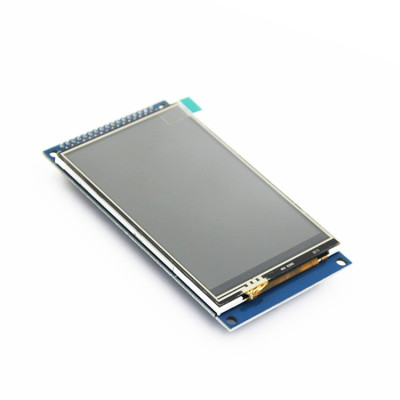

Display 3,5" Ultra HD 320x480 ILI9486/ILI9488

Produktbilder dienen ausschließlich zu Informationszwecken und können je nach Charge und Lieferant geringfügige Unterschiede aufweisen. Produktspezifikationen und Preise können ohne vorherige Ankündigung geändert werden. Wir tun unser Bestes, um der Produktseite möglichst genaue und richtige Spezifikationen hinzuzufügen, es ist jedoch möglich, dass diese nicht ganz korrekt sind. Sollten Sie einen solchen Fall feststellen, melden Sie ihn uns bitte.

Das Produkt ist für Fachleute bestimmt und erfordert qualifiziertes und autorisiertes Personal. Dem Produkt liegt keine Montage-/Gebrauchsanleitung bei . Die Inbetriebnahme des Produktes durch nicht qualifizierte Personen führt zum Verlust der Garantie gemäß den AGB auf der Seite.

Die angegebenen technischen Spezifikationen (Strom, Leistung usw.) stellen maximale zulässige Werte unter idealen Betriebsbedingungen dar. Für einen sicheren Betrieb und eine optimale Lebensdauer wird empfohlen, das Produkt im Dauerbetrieb mit höchstens 50 % der angegebenen Maximalwerte zu verwenden.

Nicht auf Lager

Anzeige 3,5" Ultra HD 320 x 480 ILI9486/ILI9488

3,5-Zoll-TFT-Farbdisplay für übersichtliche grafische Benutzeroberflächen in STM32-Projekten, mit einer Auflösung von 320 x 480 Pixeln und 65.000 Farben auf dem 16-Bit-RGB-Parallelbus. Betrieb mit 3,3–5 V dank integriertem Spannungsregler, SD-Kartenunterstützung, kompatibel mit ALIENTEK STM32 Mini, Elite, WarShip, Explorer und Apollo Boards, 34-poliger Anschluss.

10.412,33 Ft Bruttopreis

8.605,23 Ft zzgl. MwSt.

No reviews yet

This product has a warranty of 2 years.

INTERNATIONAL DELIVERY
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.

FAST DISPATCH 24H
We ship from our stock within 24H

TREUEPUNKTE
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.

LCD-Display 3.5-inch Farbe, mit Unterstützung für 16BIT RGB 65K Farben, kompatibel mit den Entwicklungsboards ALIENTEK STM32 Mini, Elite, WarShip, Explorer und Apollo.

Achtung! Display mit 34 Pins. Nicht direkt an Arduino-Platinen anschließbar (für Mega-Platine sind kompatible Displays mit 40 Pins).

Für weitere Details zum Display hier klicken

Spezifikationen:

Versorgungsspannung: 3.3 - 5V

Auflösung: 320x480 Auflösung für klares Display

Schnittstelle: 16-Bit parallele Busübertragung

Treiber-IC: ILI9486

Touch: Nein

Bildschirmgröße: 48.96 x 73.44mm

Bildschirmtyp: TFT

SD-Unterstützung: Ja

Kompatibilität: STM32 und C51 Plattformen

Anzahl Pins: 34

Pin-Beschreibung:

Nummer - Pin-Bezeichnung - Beschreibung

1 CS LCD Reset Steuer-Pin (niedriger Pegel aktiviert)

2 RS LCD Register / Daten Auswahlsteuerung (hoher Pegel: Register, niedriger Pegel: Daten)

3 WR LCD Schreibsteuer-Pin

4 RD LCD Lesesteuer-Pin

5 RST LCD Reset Steuer-Pin (niedriger Pegel Reset)

6 DB0 LCD Datenbus untere 8-Bit Pins

7 DB1

8 DB2

9 DB3

10 DB4

11 DB5

12 DB6

13 DB7

14 DB8 LCD Datenbus obere 8-Bit Pins

15 DB9

16 DB10

17 DB11

18 DB12

19 DB13

20 DB14

21 DB15

22 SDCS SD-Karten Auswahlsteuer-Pin (bei Verwendung der SD-Kartenerweiterung, in diesem Testprogramm nicht verwendet)

23 BL LCD Hintergrundbeleuchtungssteuer-Pin (hoher Pegel: an)

24 VDD Modul Stromversorgung positiver Pin (Modul hat integrierten Spannungsregler IC, daher kann die Stromversorgung an 5V oder 3.3V angeschlossen werden)

25 VDD

26 GND Modul Stromversorgung Masse-Pin

27 GND

28 5V LCD Hintergrundbeleuchtung Stromversorgung positiver Pin (Standardmäßig gemeinsame Onboard-Hintergrundbeleuchtungsversorgung, dieser Pin darf nicht angeschlossen werden)

29 MISO Touchscreen SPI Bus Daten-Eingangspin

30 MOSI Touchscreen SPI Bus Daten-Ausgangspin

31 PEN Touchscreen Interrupt-Erkennungspin (niedriger Pegel bei Berührung)

32 F_CS Flash-Chip-Auswahlsteuer-Pin (bei Verwendung der Flash-Erweiterungsfunktion, in diesem Testprogramm nicht verwendet)

33 T_CS Touchscreen IC Chip-Auswahlsteuer-Pin (niedriger Pegel aktiviert)

34 CLK Touchscreen SPI Bus Taktsteuer-Pin
