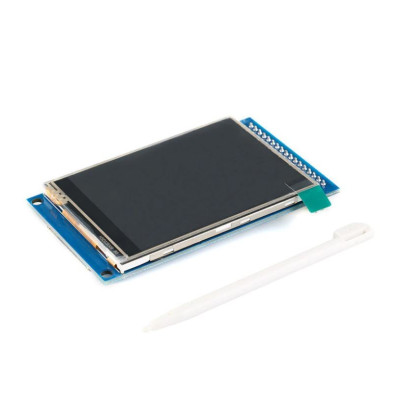

LCD TFT Display 2,8, Touchscreen, SD-Karte, 34P, STM32, 3,3-5V
2,8 Zoll großes 240x320-Farb-TFT-Display mit resistivem Touchscreen, ideal für grafische Benutzeroberflächen in STM32-Projekten von ALIENTEK. ILI9341-Controller, SPI-Kommunikation mit nur 4 I/O-Pins, 65.000 Farben und weiße LED-Beleuchtung. Mit microSD-Kartensteckplatz auf der Rückseite für Dateien und Bilder, Betrieb mit 3,3 V oder 5 V und 34-poligem Anschluss.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das 2,8-Zoll farbige TFT SPI LCD-Display ist eine praktische Lösung für Embedded-Projekte und Steuerungsanwendungen, die auf STM32- und C51-Plattformen basieren. Mit einer Auflösung von 240x320 Pixeln, dem Treiber-IC ILI9341, resistivem Touch und einem auf der Rückseite der Leiterplatte integrierten SD-Kartenadapter bietet dieses Modul eine klare und benutzerfreundliche grafische Schnittstelle für Menüs, Datenanzeige, Bedienfelder oder HMI-Anwendungen. Das Display verwendet weiße LED-Hintergrundbeleuchtung, zeigt bis zu 65K Farben an und unterstützt standardmäßig den 16-Bit-Betrieb mit der Möglichkeit der Auswahl für 8 Bit.
Das Modul ist kompatibel mit den Entwicklungsboards ALIENTEK STM32 Mini, Elite, WarShip, Explorer und Apollo und ist speziell für die Verwendung mit STM32-Plattformen vorgesehen. Neben der grafischen Anzeige integriert das Display eine resistive Touch-Funktion für die direkte Interaktion und einen SD-Karten-Slot zur Erweiterung der Funktionalität in Projekten, die die Speicherung von Dateien, Bildern oder Daten erfordern. Aufgrund seiner kompakten Bauweise und der effizienten Schnittstelle eignet sich das Modul für industrielle, Bildungs- und fortgeschrittene Entwicklungsprojekte.
Achtung, das Display verfügt über 34 Pins und kann nicht direkt an Arduino-Boards angeschlossen werden. Für das Mega-Board verwenden kompatible Displays 40 Pins.
Für weitere Details zum Display Link ansehen
Spezifikationen:
Displaytyp: TFT SPI LCD farbig
Display-Diagonale: 2,8 Zoll
Auflösung: 240 x 320 Pixel
Touch-Typ: resistiv
Treiber-IC: ILI9341
Pixelanordnung: RGB vertikaler Streifen
Anzeige-Farben: 65K
Standard Farbmodus: 16 Bit
Auswählbarer Farbmodus: 8 Bit
Versorgungsspannung: kompatibel mit 3,3V oder 5V
Backlight-Spannung: 3,3V
Stromverbrauch: 60 - 70mAh
Backlight: weiße LED
Minimale IO-Pins: 4
Kompatibilität: STM32, C51 Plattformen
Kompatible ALIENTEK Boards: STM32 Mini, Elite, WarShip, Explorer, Apollo
Kompatible Schnittstelle: 5110
SD-Karten-Adapter: integriert auf der Rückseite der Leiterplatte
Anzahl Pins: 34
Stift enthalten: Ja
Bildschirmgröße: 57,6 x 43,2 mm
Gesamtgröße: 51 x 82,6 mm
Pin-Beschreibung:
| Pin | Bezeichnung | Beschreibung |
|---|---|---|
| 1 | CS | LCD-Reset-Steuerpin, aktiv bei niedrigem Pegel |
| 2 | RS | Register- oder Daten-Auswahlpin des LCD, hoch: Register, niedrig: Daten |
| 3 | WR | LCD-Schreibsteuerpin |
| 4 | RD | LCD-Lesesteuerpin |
| 5 | RST | LCD-Resetpin, Reset bei niedrigem Pegel |
| 6 | DB0 | LCD-Datenbus, untere Bits, im 8-Bit-Modus nicht verwendet |
| 7 | DB1 | LCD-Datenbus |
| 8 | DB2 | LCD-Datenbus |
| 9 | DB3 | LCD-Datenbus |
| 10 | DB4 | LCD-Datenbus |
| 11 | DB5 | LCD-Datenbus |
| 12 | DB6 | LCD-Datenbus |
| 13 | DB7 | LCD-Datenbus |
| 14 | DB8 | LCD-Datenbus, obere Bits |
| 15 | DB9 | LCD-Datenbus |
| 16 | DB10 | LCD-Datenbus |
| 17 | DB11 | LCD-Datenbus |
| 18 | DB12 | LCD-Datenbus |
| 19 | DB13 | LCD-Datenbus |
| 20 | DB14 | LCD-Datenbus |
| 21 | DB15 | LCD-Datenbus |
| 22 | SDCS | SD-Karten-Auswahlpin, verwendet für die SD-Erweiterungsfunktion |
| 23 | BL | Backlight-Steuerpin des LCD, aktiv bei hohem Pegel |
| 24 | VDD | Positive Modulversorgung, kompatibel mit 3,3V oder 5V |
| 25 | VDD | Positive Modulversorgung, kompatibel mit 3,3V oder 5V |
| 26 | GND | Modul-Masse |
| 27 | GND | Modul-Masse |
| 28 | NC | Nicht definiert, reserviert |
| 29 | MISO | SPI-Daten-Eingangspin für Touch |
| 30 | MOSI | SPI-Daten-Ausgangspin für Touch |
| 31 | PEN | Touch-Interrupt-Erkennungspin, niedriger Pegel bei Berührung |
| 32 | F_CS | Flash-Chip-Auswahlpin, verwendet für die Flash-Erweiterungsfunktion |
| 33 | T_CS | Touch-Controller-Chip-Auswahlpin, aktiv bei niedrigem Pegel |
| 34 | CLK | SPI-Taktpin für Touch |
Verwendung:
Das Display wird in Entwicklungsprojekten verwendet, die auf STM32- oder C51-Plattformen basieren und bei denen die Anzeige von grafischen Benutzeroberflächen, Menüs, Systemparametern oder Echtzeitdaten erforderlich ist. Das Modul wird über dedizierte Pins für die LCD-Steuerung, den Datenbus und die Touch-Schnittstelle mit dem Steuerboard verbunden, wobei die Pin-Konfiguration und die empfohlenen Versorgungsspannungen für einen korrekten Betrieb eingehalten werden müssen. Der resistive Touch ermöglicht die direkte Interaktion mit der Anwendung und ist nützlich für Bedienfelder, Testgeräte, Industrieprojekte oder eingebettete Systeme mit visueller Schnittstelle.
Der auf der Rückseite integrierte SD-Karten-Slot kann zur Speicherung oder zum Lesen von für die Anwendung benötigten Dateien verwendet werden, und der enthaltene Stift erleichtert die präzise Bedienung des Touchscreens. Dieses Display ist nicht für die direkte Montage auf Arduino vorgesehen, da es einen 34-Pin-Connector verwendet. Für eine korrekte Integration wird empfohlen, die elektrische und mechanische Kompatibilität mit dem verwendeten Entwicklungsboard zu überprüfen.
