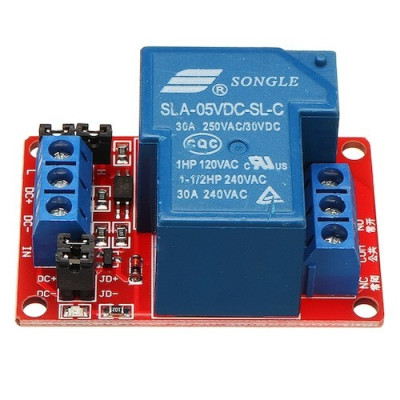

Optokoppler-Relaismodul, 1 Kanal, 5V, 30A, Pegel einstellbar
Dieses Optokoppler-Relaismodul eignet sich ideal zur Ansteuerung großer Lasten mit Arduino, ESP32 oder SPS und bietet eine galvanische Trennung zwischen Logik und Stromversorgung für eine sichere Steuerung. Es unterstützt bis zu 30 A bei 240 V AC, verarbeitet Signale von 3,3–5 V und ermöglicht die Einstellung des Triggerpegels (High oder Low) per Jumper. Eine grüne LED zeigt die Stromversorgung an, eine rote den Relaisstatus. Befestigungslöcher ermöglichen eine einfache Montage.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Relaismodul mit Optokoppler, einkanalig, High- oder Low-Level-Betätigung, 5V und 30A.
Dieses Relais ist NO (Normally Open), also Normally Open und unterscheidet sich von anderen Relaismodulen durch den Optokoppler und die Möglichkeit, den Trigger über einen Jumper auf High- oder Low-Pegel einzustellen.
Es verfügt über zwei Statusanzeige-LEDs: Grün zur Signalisierung der Stromversorgung, Rot zur Anzeige des Relaisstatus.
Es verfügt über 3,1 mm Schraubenbefestigungslöcher, insgesamt 4, im Abstand von 44,5 x 27,5 mm
Spezifikationen:
Versorgungsspannung: 5 VDC
Signalspannung: 3,3 - 5 VDC
Standby-Verbrauch: 5 mA
Arbeitsverbrauch: 190 mA
Relais-Auslösestrom: 2 - 4 mA
Relaisleistung: 240 VAC
Strom: Maximal 30 A, 16 A empfohlen
Aktion: Niedriger Pegel – Hoher Pegel, wählbar durch Positionieren des Jumpers in der entsprechenden Position
Gewicht: 36g
Abmessungen mm: 50 x 33 x 24 mm
Pins:
Stromanschluss: DC+
Minus-Pin: DC-
Signalpin: IN
Spannungspin: JD+
Negativer Spannungsstift: JD-
Einzelheiten:
* Die Anweisungen im Bild sind informativ. Das Modell im Bild weicht vom vermarkteten Modell ab.
