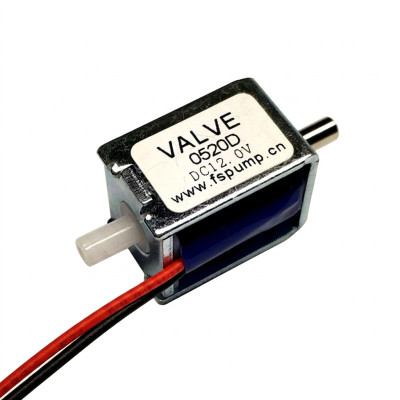

Miniatur-Magnetventil mit Solenoid, Luft, NC, 0520D, 6V
Entwickelt für die präzise Steuerung des Luftstroms bei 6 VDC, arbeitet dieses Magnetventil als normal geschlossen und spart Energie, wenn es nicht mit Strom versorgt wird. Es öffnet schnell auf Befehl, hat einen Verbrauch von unter 2 W, eine sehr gute Abdichtung zur Aufrechterhaltung des Drucks und ein kompaktes Gehäuse von 13 x 15 x 20 mm, ideal für Geräte mit begrenztem Platz, mit Anschlüssen von 3,5 mm und 3,0 mm.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Dieses miniaturisierte Solenoid-Magnetventil ist für die präzise Steuerung des Luftstroms in Anwendungen mit 6 VDC Versorgungsspannung konzipiert. Das Ventil arbeitet im Normalerweise Geschlossenen Zustand (NC), was bedeutet, dass der Luftdurchgang ohne Stromversorgung geschlossen ist und kein Energieverbrauch entsteht. Bei Anlegen der Nennspannung von 6 VDC aktiviert die interne Spule den Mechanismus und öffnet den Durchgang, sodass Luft zwischen den beiden Anschlüssen mit 3,5 mm und 3 mm Durchmesser strömen kann.
Bei Unterbrechung der Versorgung kehrt das Ventil automatisch in die geschlossene Position zurück. Die Leistungsaufnahme liegt unter 2 W, und das kompakte Gehäuse mit 13 x 15 x 20 mm macht es für die Integration in Geräte mit begrenztem Platz geeignet.
Der unterstützte Druckbereich liegt zwischen 0 und 350 mmHg, mit einer Entleerungszeit von unter 3 Sekunden für ein 500-cc-Gefäß von 300 mmHg auf 15 mmHg und einer hervorragenden Dichtigkeit mit einem Druckabfall von unter 5 mmHg pro Minute.
Die Betriebsgeräuschentwicklung liegt unter 60 dB, gemessen bei 30 cm, und die zulässige Betriebstemperatur liegt zwischen 0 und 55 °C. Das Ventil ist mit jedem Steuerungssystem kompatibel, das 6 VDC bereitstellen kann, einschließlich Arduino-, ESP32-, STM32-Plattformen oder anderer Mikrocontroller, vorausgesetzt, es wird ein externes Schaltelement verwendet.
Spezifikationen:
Nennspannung: 6 VDC
Leistung: < 2 W
Betriebsart: Normalerweise Geschlossen (NC)
Druckbereich: 0 - 350 mmHg
Entleerungsgeschwindigkeit: < 3 s (500-cc-Gefäß, von 300 mmHg auf 15 mmHg)
Dichtigkeit: Druckabfall < 5 mmHg/min (500-cc-Gefäß, von 300 mmHg)
Betriebstemperatur: 0 - 55 °C
Geräusch: < 60 dB
Größe des Kunststoffanschlusses: 3,5 mm
Größe des Metallanschlusses: 3.0mm
Gehäusemaße: 13 x 15 x 20 mm
Verwendung:
Verbinden Sie das rote Kabel des Ventils mit dem Pluspol der 6-VDC-Quelle und das schwarze Kabel mit Masse (GND).
Ohne Versorgung bleibt das Ventil geschlossen und lässt keinen Luftdurchgang zu.
Bei Anlegen der 6-VDC-Spannung öffnet sich das Ventil und ermöglicht den Luftstrom zwischen den beiden Anschlüssen.
Beim Trennen der Versorgung kehrt das Ventil automatisch in die geschlossene Position zurück.
Überschreiten Sie die Nennspannung von 6 VDC nicht, da Überspannung die Spule irreparabel beschädigen kann.
Für die Ansteuerung durch einen Mikrocontroller (Arduino, ESP32, STM32 usw.) schließen Sie das Ventil nicht direkt an einen GPIO-Pin an, da der von der Spule aufgenommene Strom die maximale Belastbarkeit des Pins überschreitet.
Verwenden Sie einen NPN-Transistor (z. B. 2N2222, BC547), ein Relais oder einen MOSFET (z. B. IRLZ44N) als Schaltelement zwischen dem Steuerpin und der Ventilspule.
Installieren Sie eine Flyback-Schutzdiode (z. B. 1N4007) parallel zur Ventilspule, mit der Kathode zum roten Kabel (Plus), um die beim Abschalten der Spule entstehende Rückspannung abzuleiten und die Steuerschaltung zu schützen.
Maßzeichnung:
