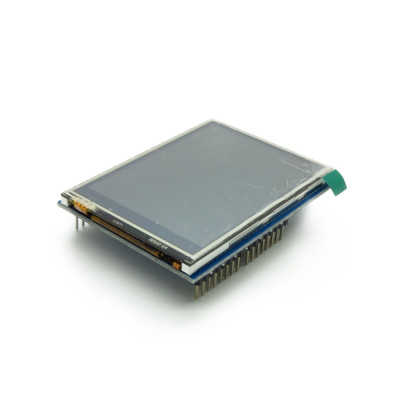

LCD-Display 2,8, TFT, Farbe, Shield UNO und Mega, Touch, SD, ILI9341
Das 2,8-Zoll-TFT-Farbdisplay mit resistivem Touchscreen und microSD-Kartensteckplatz ist als Shield für Arduino UNO- und Mega-Boards nutzbar und eignet sich ideal für grafische Oberflächen, Menüs und Datenanzeige in Embedded-Projekten. Es bietet eine Auflösung von 240 x 320 Pixeln, 65.000 Farben mit ILI9341-Treiber, eine 8-Bit-Parallelschnittstelle für schnelle Reaktionszeiten und einen integrierten Spannungsregler für 3.3-5V.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
2,8-Zoll-LCD-Display mit Touch und SD-Karte, das als Abschirmung auf UNO und Mega-Entwicklungsplatinen verwendet werden kann.
Bei diesem Display handelt es sich um ein Display mit Widerstandsberührung. Der integrierte Spannungsregler gewährleistet die Kompatibilität mit Betriebsspannungen zwischen 3,3 und 5 VDC.
Spezifikationen:
Stromversorgung von UNO , Mega oder anderen kompatiblen Platinen, 3,3V oder 5V
Auflösung: 240 x 320 Pixel
Anzeige: Farbe
Farben: 65K RGB 16-Bit
Displaygröße: 2,8 Zoll
Bildschirmtyp: TFT
Treiber-IC: ILI9341
Schnittstelle: 8-Bit-Parallel-BUS
Hintergrundbeleuchtung: LED
Pins:
1 - LCD_RST : LCD-Bus-Reset-Signal, Low-Level-Reset
2 - LCD_CS : LCD-Bus-Chip-Auswahlsignal, Aktivierung mit niedrigem Pegel
3 - LCD_RS : LCD-Bus-Befehls-/Datenauswahlsignal, niedriger Pegel: Befehl, hoher Pegel: Daten
4 - LCD_WR : LCD-Bus-Schreibsignal
5 - LCD_RD : LCD-Bus-Lesesignal
6 - Masse : Stromerde
7 - 5V : 5V-Stromeingang
8 - 3V3 : 3,3-V-Stromeingang, dieser Pin kann getrennt werden
9 - LCD_D0 : LCD 8-Bit-Daten Bit0
10 - LCD_D1 : LCD 8-Bit-Daten Bit1
11 - LCD_D2 : LCD 8-Bit-Daten Bit2
12 - LCD_D3 : LCD 8-Bit-Daten Bit3
13 - LCD_D4 : 8-Bit-LCD-Daten Bit4
14 - LCD_D5 : LCD 8-Bit-Daten Bit5
15 - LCD_D6 : 8-Bit-LCD-Daten Bit6
16 - LCD_D7 : 8-Bit-LCD-Daten Bit7
17 - SD_SS : SPI-Bus-Chipauswahlsignal der SD-Karte, Aktivierung mit niedrigem Pegel
18 - SD_DI : SD-Karte SPI-Bus MOSI-Signal
19 - SD_DO : SD-Karte SPI-Bus MISO-Signal
20 - SD_SCK : SPI-Bus-Taktsignal der SD-Karte
