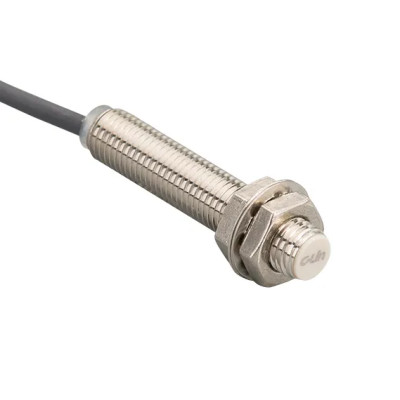

Induktiver Näherungssensor, NPN, NC, LJA18M-10N2, 6-36V
Induktiver Näherungssensor zur berührungslosen Erkennung metallischer Objekte, ideal für industrielle Automatisierungen und DIY-Projekte. Bietet eine Erkennungsdistanz von 10 mm, einen NPN-Ausgang, normalerweise geschlossen, kompatibel mit SPS und Mikrocontrollern, eine Versorgungsspannung von 6–36 VDC und eine Status-LED. Robustes M18-Gehäuse aus vernickeltem Messing und IP67-Schutz für Umgebungen mit Staub und Feuchtigkeit.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Induktiver Sensor der Serie LJA, entwickelt für die berührungslose Erkennung von Metallobjekten. Das zylindrische Gehäuse mit einem Durchmesser von 18 mm (M18) ermöglicht eine schnelle Montage in verschiedenen Industrieanwendungen oder DIY-Projekten. Die Variante LJA18M-10N2 bietet eine Erkennungsreichweite von 10 mm, NPN-Ausgang, normalerweise geschlossen (NC), arbeitet mit einer Versorgungsspannung im Bereich von 6-36 VDC und verfügt über ein integriertes 2 Meter langes Kabel mit 3 Adern. Der Sensor ist vom Typ non-flush (nicht bündig eingebaut).
Die Status-LED zeigt die Anwesenheit eines Objekts im Erkennungsbereich an, und die integrierten Schutzfunktionen (Kurzschluss, Polungsumkehr) gewährleisten einen sicheren Betrieb in industriellen Umgebungen.
Spezifikationen:
Gehäusedurchmesser: 18 mm (M18)
Montagetyp: Non-flush (nicht bündig eingebaut)
Versorgungsspannung: 6 - 36 VDC
Stromaufnahme: ≤ 15 mA (ohne Last)
Ausgangsstrom: ≤ 300 mA
Standard-Erkennungsabstand: 10 mm
Ansprechfrequenz: 0,2 KHz
Ausgangstyp: NPN, NC (normal geschlossen)
Schutzfunktionen: Kurzschluss, Polungsumkehr
Betriebstemperatur: -25 ~ 65°C
Schutzart: IP67
Kabel: 3 Adern, Länge 2 m, PVC-Isolierung
Gehäusematerial: Messing mit Nickelbeschichtung
Sensoroberfläche: ABS
Pinbelegung:
| Kabelfarbe | Signal | Beschreibung |
|---|---|---|
| Braun | VCC | Positive Versorgungsspannung (6-36 V DC) |
| Blau | GND | Masse |
| Schwarz | OUT | NPN-Ausgang |
Anwendung:
Installieren Sie den Sensor auf einer kompatiblen M18-Halterung und stellen Sie einen freien Abstand zu anderen Metallobjekten sicher, die die Erkennung stören könnten.
Verbinden Sie das braune Kabel mit der Spannungsquelle (6-36 VDC), das blaue Kabel mit Masse und das schwarze Kabel mit dem Eingang des Controllers (PLC, Arduino, Relais usw.).
Für einen stabilen Betrieb wird empfohlen, den Arbeitsabstand auf maximal 70 % des Standard-Erkennungsabstands einzustellen. Der Standard-Erkennungsabstand (10 mm) gilt für Eisen. Für andere Metalle wird der effektive Abstand berechnet, indem der Standard-Erkennungsabstand mit dem entsprechenden Korrekturfaktor multipliziert wird:
Stahl: ~0,9
Messing: ~0,7
Chrom-Nickel: ~0,6
Aluminium: ~0,4
Wenn sich kein Metallobjekt vor dem Sensor befindet, ist der Ausgang EIN (auf GND geschaltet, LOW-Pegel) und aktiviert die Last, die zwischen Ausgang und VCC angeschlossen ist. Wenn ein Metallobjekt in den Erkennungsbereich eintritt, schaltet der Ausgang AUS (Spannung null), und die integrierte LED leuchtet auf.
Achtung!
Überschreiten Sie nicht den maximalen Ausgangsstrom von 300 mA. Für hohe Lasten (Motoreduzierer, Lampen usw.) verwenden Sie ein Zwischenrelais.
Installieren Sie bei starken Störungen eine Überspannungsschutzvorrichtung.
Verwenden Sie den Sensor nicht in den ersten 100 ms nach dem Einschalten, da dies die Stabilitätsphase ist.
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
// LJA18M-10N2 Inductive Proximity Sensor - NPN NC - Arduino Test
// Sensor OUT (black wire) connected to Arduino digital pin 7
// Pull-up resistor recommended (10kOhm between OUT and VCC)
const int sensorPin = 7;
void setup() {
pinMode(sensorPin, INPUT);
Serial.begin(9600);
Serial.println("Inductive sensor test started.");
delay(200); // Wait for sensor stabilization (min. 100ms)
}
void loop() {
int sensorState = digitalRead(sensorPin);
// NPN NC: LOW = no object detected (output ON, pulled to GND)
// HIGH = metal object detected (output OFF)
if (sensorState == HIGH) {
Serial.println("Metal object DETECTED");
} else {
Serial.println("No object detected");
}
delay(200);
}
