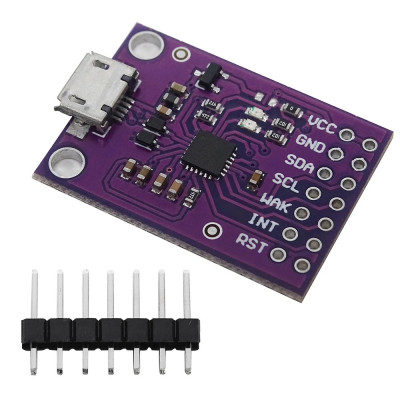

Debug-Modus, USB zu I2C, CP2112
USB-zu-I2C-Modul mit CP2112 zum Debuggen und schnellen Verbinden von SMBus/I2C-Geräten mit einem PC, ideal für Tests und Anwendungen wie die DJI-Akkudiagnose. Es bietet USB 2.0 in voller Geschwindigkeit, einfache GUI-Konfiguration ohne komplexe Firmware oder Treiber, 8 konfigurierbare GPIO-Pins und direkte USB-Stromversorgung mit internem Regler für stabilen Betrieb unter Windows, Mac und Linux.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
CP2112-Controllermodul zum Verbinden von USB-Geräten mit SMBus/I2C, das die schnelle und effiziente Erstellung von Anwendungen ermöglicht. Dieses Modul integriert einen vollständigen USB-2.0-Controller mit Full-Speed, einen USB-Transceiver-Oszillator und 8 konfigurierbare GPI0-Pins und bietet damit ein hohes Maß an Anpassungsfähigkeit. Dank der einfachen GUI-Oberfläche können Konfiguration und Anpassung ohne die Entwicklung komplexer Firmware oder Treiber durchgeführt werden, was eine schnelle USB-Verbindung mit minimalem Entwicklungsaufwand ermöglicht.
Der CP2112-Controller bietet eine vollständige und integrierte Lösung zum Verbinden von USB-Geräten mit SMBus und wird über den USB-Bus mit einer Spannung von 4.0 bis 5.25V. betrieben. Er arbeitet effizient in einem breiten Temperaturbereich von -40°C bis 85°C und ist daher ideal für verschiedene Einsatzumgebungen. Er verfügt über eine integrierte Reset-Schaltung und einen internen 3.45V-Spannungsregler, was Stabilität und Leistung gewährleistet.
Mit einem 512-Byte-SMBus-Buffer und konfigurierbaren 7-Bit-Adressen für Slave-Geräte ermöglicht der CP2112 eine effiziente Speicherung und Verwaltung von Daten. Außerdem unterstützt er USB-Suspend zur Energieeinsparung und bietet 8 konfigurierbare GPIO-Pins für vielfältige Ein- und Ausgabemöglichkeiten.
Er ist mit Windows-, Mac- und Linux-Systemen kompatibel und lässt sich einfach integrieren.
Die integrierten LEDs zeigen den Betrieb auf dem I2C-Bus an.
Wenn das CP2112-Modul mit dem PC verbunden ist, erscheint es nicht als COM-Port, sondern als USB-HID-Gerät, genauer gesagt als "USB Input Device" im Menü "Human Interface Devices" im "Device Manager".
Spezifikationen:
USB-Versorgungsspannung: 4.0V - 5.25V
Sekundäre Versorgungsspannung: 3.0V - 3.6V
I/O-Spannung: 1.8V - VDD
Betriebstemperatur: -40°C ~ 85°C
USB-Schnittstelle: Type-C
Typ: HID
SMBus-Buffer: 512 Byte
USB-Übertragungsgeschwindigkeit: 12 Mbps (Full Speed)
Protokoll: I2C
Konfiguration: über GUI-Schnittstelle
Spannungsregler: 3.45V
SMBus-Adressen: 7 konfigurierbare Bits
ROM-Speicher: 194 programmierbare Byte
Kompatibilität: Windows, Mac, Linux
Abmessungen mm: 29.5 x 21.3mm
Anwendung:
Zu den beliebtesten Anwendungen dieses Moduls gehört die Reparatur und Fehlersuche an DJI-Akkus (viele Beispiele sind online zu finden), wobei dieser Treiber erfolgreich mit diesen Akkus über die I2C-Schnittstelle kommuniziert.
Wenn das CP2112-Modul mit dem PC verbunden ist, erscheint es nicht als COM-Port, sondern als USB-HID-Gerät, genauer gesagt als "USB Input Device" im Menü "Human Interface Devices" im "Device Manager".
