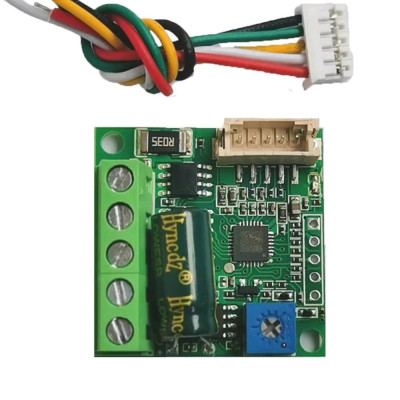

BLDC-Steuermodul, ZS-X12H, 6-28 V, 0-100 W, PWM-Treiber, mit Hall
Kompakter Treiber für BLDC-Motoren mit Hall-Sensor, ideal für Pumpen und Lüfter. 6–28-V-Stromversorgung und Drehzahlregelung per PWM oder integriertem Potentiometer. Stabiler Betrieb bis 100 W bei 3,5 A, Spitzenstrom 4 A. Integrierter 5-V-Regler für Hall-Sensoren sowie Überstrom- und Sperrschutz. Inklusive Hall-Kabelsatz mit Stecker.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Dreiphasen-Gleichstrommotor-Treibermodul für bürstenlose Hall-Motoren, Modell ZS-X12H, ausgestattet mit einem einzigen kleinen Chip, der mit einer breiten Spannung von 6–28 V arbeitet und bis zu 3,5 A mit kurzen Spitzen von 4 A unterstützt, geeignet für fast alle Alle kleinen Hall-Motoren sorgen für stabiles Fahren. Obwohl dieser Treiber kompakt ist, ist er mit einer Vielzahl von Funktionen ausgestattet. Eine seiner Stärken ist das Potentiometer auf der Platine, das eine Geschwindigkeitsanpassung ermöglicht und so die Feinanpassung der Motorleistung je nach Bedarf erleichtert.
Der Treiber ist für einen optimalen Betrieb ausgelegt und verfügt über integrierte Schutzfunktionen: Strombegrenzungs- und Blockierschutz. Das heißt, wenn der Strom 4 A überschreitet oder der Motor länger als 5 Sekunden blockiert ist, wechselt das Gerät in den Schutzmodus, um Schäden zu vermeiden.
Es ist wichtig zu betonen, dass dieser Treiber speziell für Hall-Motoren entwickelt wurde. Damit der Motor ordnungsgemäß funktioniert, ist es daher wichtig, mit Hall ausgestattet zu sein und in der richtigen Reihenfolge der Leitungsreihenfolge anzuschließen.
Der Richtungswechsel erfolgt SOFORT, weshalb Sie die Drehrichtung des Motors während des Betriebs nicht ändern! Das wird das Board verbrennen!
Der ZS-X12H-Treiber ist für den Einsatz in einer Vielzahl von Anwendungen vorgesehen und eignet sich ideal für Luft-, Wasser-, Ölpumpen, Lüfter und andere industrielle Steuerungselektromotoren kleiner Größe und geringer Leistung. Obwohl es eine Leistung von bis zu 100 W hat, wird empfohlen, es mit einem gewissen Spielraum zu verwenden und den Anschluss an Hochleistungsmotoren zu vermeiden, die Schäden verursachen könnten. Um die Integrität der Platine und ihrer Komponenten zu gewährleisten, wird empfohlen, eine Sicherung und eine Diode in den Stromkreis einzubauen, da eine umgekehrte Verbindung der positiven und negativen Pole zu dauerhaften Schäden führen kann.
Die Platine verfügt über einen integrierten Spannungsregler, der eine konstante Spannung von 5 V zur Versorgung des Hall-Sensors im Motor liefert.
Als Empfehlung werden maximal 42W bei 12V und maximal 84W bei 24V empfohlen .
Spezifikationen:
Modell: ZS-X12H (mit Hall-Sensor)
Versorgungsspannung: 6 - 28 VDC
Maximaler Strom: 3,5 A, 4 A in kurzen Spitzen
Empfohlener Strom: 12V maximal 42W, 24V maximal 84W
Schutz: über 4A oder Motor für 5 Sekunden blockiert
Spannungsregler: Ja, integriert, 5V
Abmessungen mm: 33 x 33 mm
Verwenden:
Die Platine verfügt über 5 Anschlüsse für den Hall-Sensor des Motors (2 versorgen den Hall-Sensor, 3 geben das Signal), gekennzeichnet mit Ha, Hb und Hc für Phasen, GND und 5V für die Stromversorgung des Sensors im Motor. In der Regel stellen die rote und die schwarze Ader des Motors die Stromversorgung dar. Die 3 mit A, B und C gekennzeichneten Anschlüsse sind für die Motorphasen (normalerweise die Drähte derselben Farbe, dicker als die Hall-Signaldrähte) und die VCC und GND daneben sind die Gleichspannungsversorgung für den Motor.
Die Modulsteuerungsschnittstelle wird an die Anschlüsse GND, DIR, BRAK, PWM und FG angeschlossen.
Inhalt:
1 x Modul
1 x Hall-Kabelsatz mit Stecker
