Aktives Balancemodul Lithium, 4S, 1A, HiBMS

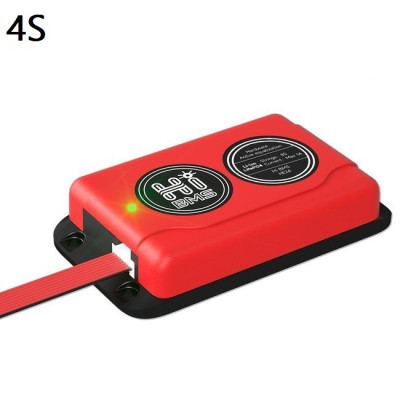

Aktives Balance-Modul von Hi BMS, zur Konfiguration von Lithium-Zellen in 4S (4 in Reihe). Es ist sowohl mit Lithium-Ionen- als auch mit LiFePo4-Akkus kompatibel.

Das Gleichgewicht ist aktiv, was bedeutet, dass die Stromübertragung zwischen benachbarten Zellen erfolgt und nicht durch Entladung der Akkus durch Wärmeerzeugung. Dies gewährleistet einen Ausgleichsstrom von bis zu 1A ohne nennenswerte Wärmeentwicklung. Der Strom fließt automatisch von der Zelle mit höherer Spannung zur Zelle mit niedrigerer Spannung, bis der Gleichgewichtspunkt erreicht ist (gleiche Spannung).

Der maximale Strom wird nur erreicht, wenn zwischen den Zellen ein ausreichender Spannungsunterschied besteht. Je geringer die Spannungsdifferenz ist, desto geringer ist der Strom.

Das Modul bietet zusätzliche Sicherheit bei Überladung und übermäßiger Entladung, da zum Ausgleich der Zellen zwei Spannungszustände erforderlich sind. In diesem Fall beträgt die Sicherheitsspannung 3,3 V, der Schwellenwert, unterhalb dessen das Modul keinen Ausgleich zwischen den Zellen herstellt. Dies ist wichtig, da dadurch das Risiko vermieden wird, dass versucht wird, eine defekte Zelle aufzuladen, deren Spannung unter dem Schwellenwert von 3,3 V liegt.

Das Modul ist für zusätzlichen Schutz in ein Kunststoffgehäuse integriert und wird mit einem 24AWG-Kabel mit 4-poligem Stecker geliefert.

Auf dem Modul ist eine LED integriert, die den Balancing-Vorgang zwischen den Zellen anzeigt (grün).

Achtung , dies ist ein aktives Balance-Modul, es ist KEIN BMS! Das Modul sorgt lediglich für das Gleichgewicht zwischen den Zellen. Zum Schutz der Zellen wird ein geeignetes BMS eingesetzt, wobei die beiden Module, das BMS und das Balancing-Modul, gemeinsam an derselben Batterie arbeiten.

SCHLIESSEN SIE DAS MODUL NICHT AN, BIS DIE KABEL ANGESCHLOSSEN SIND! Überprüfen Sie die Spannungen, die am Stecker nach dem Stecker anliegen. Die Spannung zwischen benachbarten Klemmen DARF 4,2 VDC NICHT ÜBERSCHREITEN, da sonst das Modul durchbrennt. Nachdem Sie die Drähte angelötet und die Spannungen gemessen haben, können Sie den Stecker mit den Drähten an das Modul anschließen.

Spezifikationen:

Konfiguration: 4S

Kompatible Zellen: Li-Ion, LiFePo4

Maximale Zellenspannung: 4,2 VDC

Balance-Typ: Aktiv

Modell: Hallo BMS

Ausgleichsstrom: Maximal 1A, abhängig von der Spannungsdifferenz zwischen den Zellen

Ausgleichsmodus: Zwischen benachbarten Zellen

Arbeitsverbrauch: 250uA

Inaktiver Verbrauch (Schlafen): 88uA

Bedingung für die Aktivierung des Gleichgewichts: Spannung >3,3 VDC

Gleichgewichtsstoppbedingung: Spannung <3,3 VDC

LED-Status: Ja,

Abmessungen mm: 60 x 35 x 18 mm

Verwenden:

SCHLIESSEN SIE DAS MODUL NICHT AN, BIS DIE KABEL ANGESCHLOSSEN SIND! Überprüfen Sie die Spannungen, die am Stecker nach dem Stecker anliegen. Die Spannung zwischen benachbarten Klemmen DARF 4,2 VDC NICHT ÜBERSCHREITEN, da sonst das Modul durchbrennt. Nachdem Sie die Drähte angelötet und die Spannungen gemessen haben, können Sie den Stecker mit den Drähten an das Modul anschließen.

Der schwarze Draht wird zunächst mit dem allgemeinen Minuspol des Gehäuses (0 V) verbunden, gefolgt von den benachbarten Drähten der Reihe nach mit der nächsten Spannungsschwelle.
