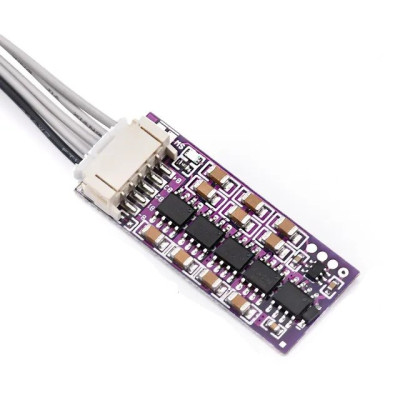

Aktives Balancemodul, LiFePo4 und Li-Ion, 1,5A, 4S
Aktives kapazitives Ausgleichsmodul für 4S LiFePO4- und Li-Ion-Akkus. Es gleicht die Spannung benachbarter Zellen aus und reduziert so das Risiko von Unwuchten. Der Ausgleichsstrom beträgt bis zu 1,5 A (abhängig von der Spannungsdifferenz), die Genauigkeit 3 mV, der Stromverbrauch ist sehr gering und ein Ruhezustandsschutz unter 2.5V. Eine integrierte LED zeigt den Ausgleichsstatus an.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das aktive kapazitive Ausgleichsmodul für LiFePo4-Batterien sorgt für eine gleichmäßige Spannungsverteilung zwischen Lithiumbatteriezellen in einem Pack und eliminiert so das Risiko eines Ungleichgewichts. Mit einem Ausgleichsstrom von bis zu 1,5 A und einer Präzision von 3 mV bietet dieses Modul eine hohe Effizienz und Stabilität bei minimalem Energieverbrauch und eignet sich ideal für die Wartung von Akkupacks, Heimwerkerprojekte oder den Einsatz in PACK-Packs.
Das System verwendet hochfrequente Keramikkondensatoren mit niedrigem Widerstand für langfristige Stabilität und Zuverlässigkeit. Der maximale Strom von 1,5 A wird erreicht, wenn zwischen zwei benachbarten Batterien ein Druckunterschied (in diesem Fall Spannung) besteht. Bei Annäherung der Spannungen nimmt der Strom ab.
Im Gegensatz zum passiven Widerstandsausgleich, der Wärme erzeugt und einen geringeren Wirkungsgrad aufweist, bietet das aktive kapazitive Modul einen geringen Verbrauch und eine hohe Präzision, ohne die Wärme eines passiven Moduls zu erzeugen.
Das Modul ist sowohl mit klassischen Lithium-Batterien (Ternar) mit 4,2 V als auch mit Lithium-Eisenphosphat-Batterien (LiFePO4) mit 3,6 V pro Zelle kompatibel. Das Modul führt die Energieübertragung zwischen benachbarten Zellen nur so lange durch, bis das Gleichgewicht zwischen den Zellen erreicht ist, unabhängig von der Spannung (maximal 4,2 V) oder deren Typ.
Das Modul ist durch seine Ruhezustandsschutzfunktion vor übermäßiger Entladung geschützt, die automatisch aktiviert wird, wenn die Spannung unter 2,5 V fällt. Darüber hinaus müssen die Verkabelungsregeln beachtet werden: Ein falscher Anschluss des Kabels von 0 V (völlig negativ) kann zu Schäden an der Platine führen. Der Einsatz des Netzkabels ist dann effizient, wenn die Länge möglichst kurz ist. Empfehlenswert ist das mitgelieferte 30-cm-Kabel.
Um Schäden am Modul zu vermeiden, wird empfohlen, es in einer trockenen Umgebung bei Betriebstemperaturen zwischen 30 und 45 °C aufzubewahren. Jedes Modul wird strengen Tests unterzogen, um eine Lebensdauer der Kondensatoren zwischen 3 und 5 Jahren zu gewährleisten und unter normalen Nutzungsbedingungen sogar noch länger standzuhalten.
Die Platine verfügt über eine LED, die den Zellausgleichsvorgang anzeigt und eine klare visuelle Anzeige bietet.
Spezifikationen:
Unterstützte Typen: 3S
Kompatibilität: Lithiumbatterien (Lithium-Eisenphosphat und ternäres Lithium)
Maximaler Ausgleichsstrom: 1,5 A (abhängig von der Spannungsdifferenz)
Auswuchtgenauigkeit: 3 mV
Kabelanschlüsse: 22AWG, Länge 30 cm
Stromverbrauch: 1,5 mA im Betrieb, 5 uA im Ruhezustand
Betriebstemperatur: 30–45 °C
Abmessungen: 30 x 17 mm
Verwenden:
Schließen Sie das Modul beginnend bei 0V (Gesamtminus) an und fahren Sie in der angegebenen Reihenfolge bis zur letzten Batterie fort. Jeder Fehler beim Anschließen des Kabels kann zum Ausfall der Platine führen.
Die Länge des mitgelieferten Kabels (22AWG) ist ausreichend. Für eine bessere Leistung wird empfohlen, die Länge so kurz wie möglich zu halten, da längere Längen den Widerstand des Drahtes erhöhen.
Stellen Sie sicher, dass die Module richtig angeschlossen sind und die Spannung jeder Zelle den Batteriespezifikationen entspricht.
Packungsinhalt:
1 x aktives Ausgleichsschaltungsmodul
1 x Anschlusskabel 22AWG, Länge 30 cm
