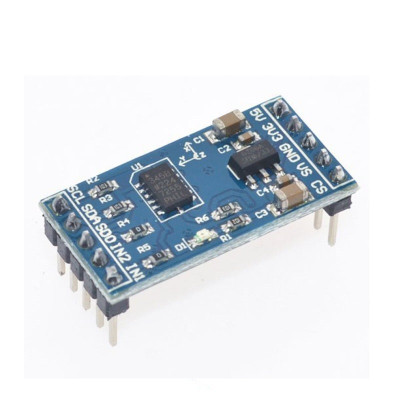

ADXL345 Beschleunigungsmessermodul, I2C/SPI, 3,3-5V
Modul mit ADXL345 zur Messung von Beschleunigung und Neigung auf 3 Achsen, geeignet für Arduino und andere Entwicklungsboards. Bietet flexible Kommunikation über I2C oder SPI, arbeitet mit 3,3–5 V und verfügt über einen RT9161-Regler für eine stabile Stromversorgung auch in Umgebungen mit starken Störungen. Kompaktes Format (28 x 14 mm), einfach zu integrieren in Steuerungs-, Überwachungs- und Orientierungsprojekte.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das 3-Achsen-Beschleunigungssensor-Modul ADXL345 ist eine kompakte und effiziente Lösung zur Messung von Neigung, Beschleunigung und Winkel in Projekten, die auf Arduino und anderen Entwicklungsboards basieren. Es ermöglicht die Überwachung der Bewegung auf drei Achsen und kann in Anwendungen wie Robotik, Automatisierung, Vibrationsdetektion, Stabilisierungssystemen, tragbaren Geräten sowie in Bildungs- oder Testprojekten verwendet werden.
Das Modul ist werkseitig fest auf die I2C-Schnittstelle konfiguriert, was die Integration in die meisten üblichen Projekte erleichtert. Für die Nutzung der SPI-Schnittstelle muss der Widerstand R4 entfernt werden. Bei einigen Versionen der Platine ist R4 ein 0-Ohm-SMD-Widerstand, der an die SDO-Leitung angeschlossen ist, und dessen Vorhandensein ermöglicht nur den Betrieb im 3-Draht-SPI-Modus. Je nach Anwendung kann zum Wechsel auf SPI der Widerstand R4 entfernt oder durch einen Pull-Down-Widerstand von 4,7 kOhm bzw. 10 kOhm ersetzt werden.
Die Platine integriert den ADXL345-Sensor, bekannt für die präzise Bewegungserkennung und Neigungsdetektion, zusammen mit dem Stromversorgungschip RT9161, der eine stabile Funktion in Anwendungen unterstützt, bei denen die Stromversorgung stark gestört sein kann. Allerdings kann bei einigen handelsüblichen Modulen der Stromverbrauch aufgrund des Spannungswandlers auf der Platine höher sein als im Datenblatt angegeben. Zur Reduzierung des Verbrauchs wird empfohlen, die Versorgungsspannung auf 3,3 V zu begrenzen, sofern das Projekt dies zulässt.
Das Modul hat kompakte Abmessungen und eignet sich sowohl für Anfänger als auch für Entwickler, die erweiterte Funktionen wie die Erkennung von freiem Fall, Activity- oder Inactivity-Interrupts, Tap, Orientierung, Pitch- und Roll-Winkel oder FIFO-Modi testen möchten. Bei der Verwendung mit ESP8266-Boards wie WEMOS D1 mini oder NodeMCU wird empfohlen, den Standard-CS-Pin D8 oder GPIO15 nicht zu verwenden, da der auf dem CS-Pin einiger Module vorhandene Pull-up-Widerstand einen korrekten Start des Boards verhindern kann. In solchen Fällen sollte ein anderer Pin für CS gewählt werden.
Spezifikationen:
Versorgungsspannung: 3,3 - 5 VDC
Integriert: ADXL345
Integrierte Stromversorgung: RT9161
Standard-Schnittstelle: I2C
Alternative Schnittstelle: SPI
Schnittstellenkonfiguration: fest auf I2C eingestellt
Wechsel zu SPI: R4 entfernen
Widerstandstyp R4: 0-Ohm-SMD-Widerstand auf einigen Modulen
Anzahl der Achsen: 3
Hauptfunktionen: Messung von Neigung, Beschleunigung und Winkel
Kompatibilität: Arduino und andere Entwicklungsboards
Abmessungen mm: 28 x 14
Anwendung:
Das Modul wird zur Bewegungserkennung und Neigungsmessung auf 3 Achsen in Elektronikprojekten, Steuerungssystemen, Robotern, Drohnen, Stoßdetektion, Vibrationsüberwachung und intelligenten Geräten verwendet. In der Standardkonfiguration erfolgt die Verbindung über I2C. Möchte man SPI verwenden, muss der Widerstand R4 überprüft und die notwendige Änderung auf der Platine vorgenommen werden.

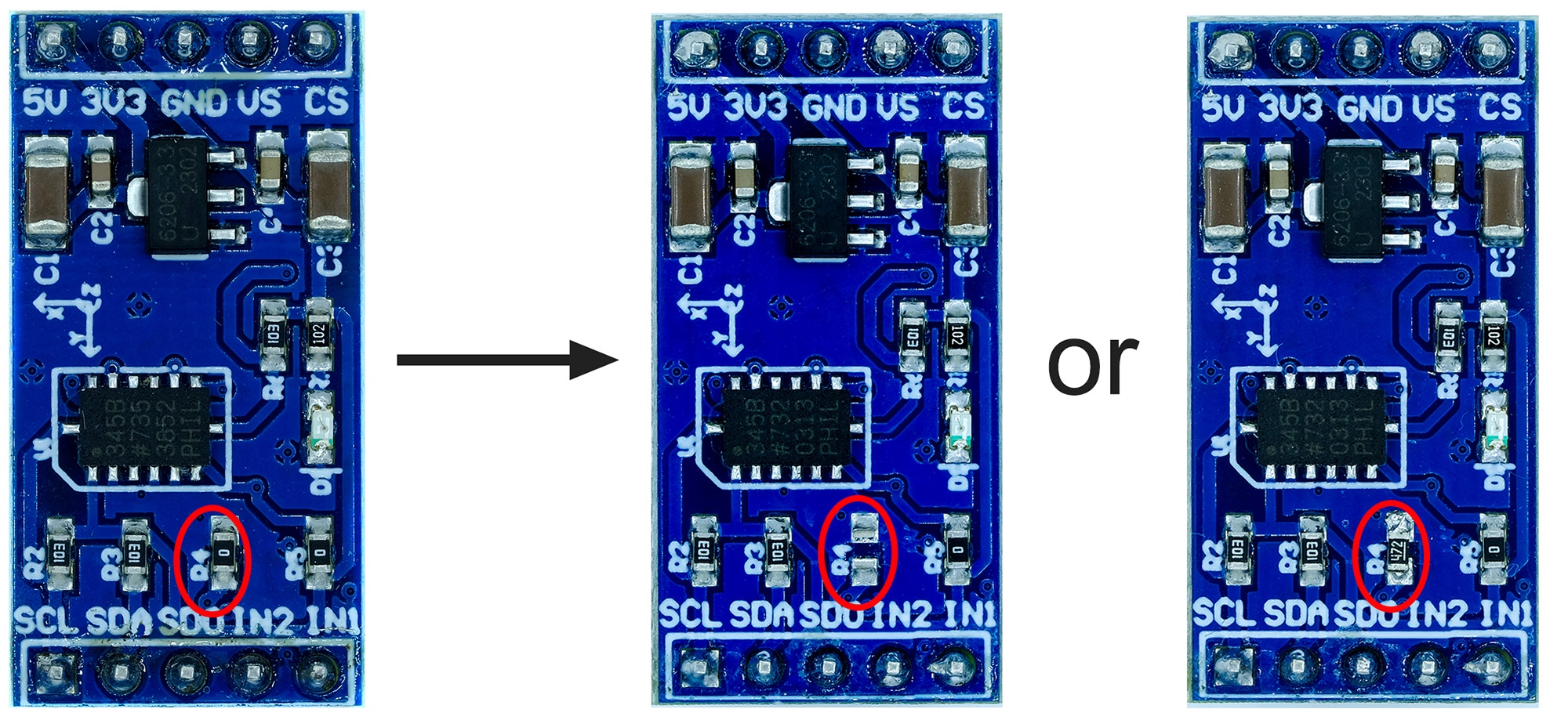

Im Bild sind die möglichen Konfigurationen zu sehen.
Für einen geringeren Stromverbrauch wird die Versorgung mit 3,3 V empfohlen. Bei Verwendung mit ESP8266 wählen Sie einen anderen Pin für CS als D8 oder GPIO15, um Bootprobleme zu vermeiden. Für Anfänger wird empfohlen, zuerst die Basisfunktionen schrittweise zu testen, dann zu kalibrieren und anschließend erweiterte Funktionen wie Orientierung, Interrupts, Free Fall, Tap und FIFO zu nutzen.
Konfiguration R4:
| Konfiguration | Aussehen im Bild | Bedeutung | Praktische Auswirkung | Empfehlung |
|---|---|---|---|---|
| Links | R4 ist montiert und mit „0“ markiert | Der 0-Ohm-Widerstand wirkt als Jumper und verbindet die SDO-Leitung direkt in der Standardkonfiguration des Moduls | Das Modul bleibt in der standardmäßigen Hardwarekonfiguration, die üblicherweise für I2C oder wenn SPI 4-Draht nicht korrekt vorbereitet ist, verwendet wird | Für die normale Nutzung mit I2C beibehalten |
| Mitte | R4 ist komplett entfernt | Die feste Verbindung an SDO wird aufgehoben | Ermöglicht den Wechsel zu SPI ohne den werkseitig gesetzten Hardware-Jumper | Einfache und schnelle Lösung zur Aktivierung von SPI |
| Rechts | R4 ist durch einen mit „472“ markierten Widerstand ersetzt | Der 4,7-kOhm-Widerstand stellt einen Pull-Down an der SDO-Leitung anstelle der direkten Verbindung her | Bietet eine elektrisch bessere Konfiguration für SPI | Empfohlene Lösung für eine stabilere Anpassung an SPI |
