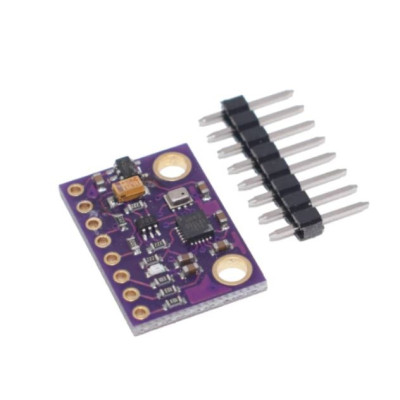

9-Achsen-Sensor, 10 DOF, GY-91, MPU9250, BMP280, 3-5 V
Dieses 10-DOF-Sensormodul misst Orientierung und Bewegung und erfasst zusätzlich den Luftdruck zur Höhenbestimmung. Es eignet sich ideal für Drohnen, Roboter und IoT-Projekte. Ausgestattet mit MPU9250 und BMP280 bietet es Gyroskop, Beschleunigungsmesser, 3-Achsen-Kompass und Druckmessung. Die Kommunikation erfolgt über I2C oder SPI. Der Betrieb mit 3–5 V und ein interner Spannungsregler gewährleisten stabile Messwerte.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Sensormodul mit 9 Achsen plus Atmosphärendruck, das die Höhenänderung bestimmen kann.
Die Kommunikation erfolgt über die IIC/SPI/I2C-Schnittstelle.
Es nutzt den integrierten MPU9250 und BMP280.
Es liest Informationen über 3-Achsen-Gyroskop, 3-Achsen-Beschleunigungsmesser, 3-Achsen-Magnetfeld (Kompass) und Druck.
Qualitätsprodukt für genauestes Ablesen der Achsenwerte.
Spezifikationen:
Versorgungsspannung: 3 - 5VDC (interner Spannungsregler)
Modell: GY91
Integriert: MPU9250 + BMP280
Kommunikationsstandard: IIC/SPI-Protokoll
Datenausgabe: 16-Bit, 16-Bit-AD-Wandler
Angezeigte Werte: Gyroskop, Beschleunigungsmesser, Kompass, Atmosphärendruck
Stiftabstand: 2,54 mm
Abmessungen mm: 20,5 x 14,3 mm
Anweisungen:
Verwenden:
Das Modul wurde nur mit der Bibliothek MPU9250_asukiaa.h erfolgreich getestet .
Sobald das Modul mit dem Entwicklungsboard VCC-5V, GND-GND, SCL-A5, SDA-A4 verbunden ist, können Sie den untenstehenden Code hochladen, der auch im Abschnitt „Download“ verfügbar ist.
______________________________________________________________ /* von MohammedDamirchi Heim */ #es beinhaltet #es beinhaltet Adafruit_BMP280 bme; // I2C MPU9250_asukiaaa mySensor; float aX, aY, aZ, aSqrt, gX, gY, gZ, mDirection, mX, mY, mZ; void setup() { Serial.begin(115200); while (!Serial); #ifdef _ESP32_HAL_I2C_H_ // Für ESP32 Wire.begin(SDA_PIN, SCL_PIN); mySensor.setWire(&Wire); #anders Wire.begin(); mySensor.setWire(&Wire); #endif bme.begin(); mySensor.beginAccel(); mySensor.beginGyro(); mySensor.beginMag(); // Sie können Ihren eigenen Offset für Mag-Werte festlegen // mySensor.magXOffset = -50; // mySensor.magYOffset = -55; // mySensor.magZOffset = -10; } void loop() { if (mySensor.accelUpdate() == 0) { aX = mySensor.accelX(); aY = mySensor.accelY(); aZ = mySensor.accelZ(); aSqrt = mySensor.accelSqrt(); Serial.print("accelX: " + String(aX)); Serial.print("taccelY: " + String(aY)); Serial.print("taccelZ: " + String(aZ)); Serial.print("taccelSqrt: " + String(aSqrt)); } if (mySensor.gyroUpdate() == 0) { gX = mySensor.gyroX(); gY = mySensor.gyroY(); gZ = mySensor.gyroZ(); Serial.print("tgyroX: " + String(gX)); Serial.print("tgyroY: " + String(gY)); Serial.print("tgyroZ: " + String(gZ)); } if (mySensor.magUpdate() == 0) { mX = mySensor.magX(); mY = mySensor.magY(); mZ = mySensor.magZ(); mDirection = mySensor.magHorizDirection(); Serial.print("tmagX: " + String(mX)); Serial.print("tmaxY: " + String(mY)); Serial.print("tmagZ: " + String(mZ)); Serial.print("horizontalDirection: " + String(mDirection)); } Serial.print("tTemperature(*C): "); Serial.print(bme.readTemperature()); Serial.print("tPressure(Zoll(Hg)):"); Serial.print(bme.readPressure()/3377); Serial.print("tApproxAltitude(m): "); Serial.print(bme.readAltitude(1013.25)); // Dies sollte an Ihren lokalen Fall angepasst werden Serial.println(""); // Eine leere Zeile hinzufügen } _____________________________________________________________________________________________Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
