Suport LED din lemn, pentru lampi printate 3D, 5V USB, 60mm, intrerupator pe cablu
Baza cu LED si alimentare 5V USB este ideala pentru lampi printate 3D si pentru evidentierea ornamentelor din rasina, sticla sau alte materiale translucide. Ofera lumina alba uniforma, are baza rotunda din lemn pentru stabilitate, consum redus de energie si cablu de 1 m cu intrerupator ON OFF pentru pornire rapida si utilizare usoara.
Cumparand acest produs primesti 0,88 RON in puncte de fidelitate.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Suportul LED din lemn este un modul de iluminare circular, format dintr-un soclu rotund din lemn si un inel de LED-uri de lumina alba, gata de integrat in lampi printate 3D, ornamente din rasina, obiecte din sticla sau alte piese translucide. Este potrivit pentru lampi decorative cu panou litofan, cuburi si emisfere din rasina cu insertii si pentru orice obiect care are nevoie de iluminare uniforma din partea inferioara.
LED-urile sunt dispuse circular sub soclu, astfel incat lumina intra in material pe toata circumferinta si nu apare punctul luminos vizibil la un singur LED central. Aceasta dispunere conteaza mai ales la litofane si la rasina turnata. Suportul are diametrul exterior de 60 mm, grosimea de 19 mm si un soclu de 33 mm pe fata superioara, in care se fixeaza elementul translucid. Consumul este de 0.6 W, la un curent de 130 mA.
Printre caracteristicile principale se numara suportul circular din lemn, soclul de 33 mm pentru elementul montat, LED-urile de lumina alba, cablul USB de 1 m si intrerupatorul montat pe cablu. Alimentarea se face la 5 VDC de la orice sursa USB, de exemplu un incarcator, o priza USB, un port de calculator sau o baterie externa. Elementul optic sau decorativ nu este inclus si se monteaza de catre utilizator.
Specificatii:
Tensiune alimentare: 5 VDC prin cablu USB
Curent alimentare: 130 mA
Putere consumata: 0.6 W
Tip lumina: Alba
Material suport: Lemn
Diametru soclu: 33 mm
Lungime cablu: 1 m
Comanda: Intrerupator pe cablu
Dimensiuni: diametru 60 mm, grosime 19 mm
Layout:
| Element | Functie |
|---|---|
| Suport circular din lemn | Corpul modulului, cu diametrul de 60 mm si grosimea de 19 mm. Sustine elementul translucid si adaposteste placuta cu LED-uri. |
| Soclu de 33 mm | Locasul de pe fata superioara in care se aseaza si se fixeaza elementul translucid, prin ajustaj presat sau adeziv transparent. |
| LED-uri de lumina alba | Sursa de lumina, dispusa circular sub soclu. Se aprind cand modulul este alimentat prin USB si intrerupatorul de pe cablu este pornit, iar cand intrerupatorul este oprit sunt stinse. |
| Intrerupator pe cablu | Porneste sau opreste alimentarea LED-urilor fara a scoate conectorul USB din sursa. |
| Cablu USB de 1 m | Aduce alimentarea de 5 VDC de la sursa USB la modul. |
| Conector USB | Se introduce intr-un port, un incarcator sau o baterie externa cu iesire USB de 5 V. |
Utilizare:
Pregatiti elementul translucid pe care doriti sa il iluminati. La proiectarea piesei printate prevedeti o baza cilindrica de 33 mm si o grosime de perete de 0.8 - 1.2 mm in zona iluminata, pentru o difuzie optima a luminii.
Asezati elementul translucid in soclul de 33 mm de pe fata superioara a suportului.
Fixati elementul prin ajustaj presat sau cu adeziv transparent, in functie de aplicatie. Daca elementul trebuie scos periodic, alegeti ajustajul presat.
Verificati ca intrerupatorul de pe cablu este in pozitia oprit, apoi conectati conectorul USB la o sursa de 5 V.
Nu aplicati o tensiune mai mare de 5 V si nu folositi surse care nu sunt stabilizate la 5 V.
Porniti intrerupatorul de pe cablu. LED-urile se aprind, iar lumina intra in element pe toata circumferinta soclului.
Opriti modulul cu acelasi intrerupator cand nu mai este nevoie de lumina.
Pentru o lumina cat mai uniforma, folositi materiale translucide cu grosime constanta si evitati peretii mai groi in zona soclului.
- Tensiune de alimentare
- 5 V prin cablu USB
- Culoare
- Alba
- Lungime cablu
- 1 metru
- Putere
- 0.6 W
- Curent
- 130 mA
- Grosime
- 19 mm
- Diametru exterior
- 60 mm
- Diametru interior
- 33 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Acest produs este destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie, cercetare si aplicatii tehnice similare. Produsul trebuie utilizat doar conform specificatiilor tehnice mentionate in pagina produsului si/sau in documentatia disponibila.
Utilizarea incorecta, depasirea valorilor maxime admise de tensiune, curent, temperatura sau conectarea gresita pot duce la defectarea produsului, deteriorarea altor echipamente sau la riscuri de siguranta.
Produsul nu este jucarie si nu este destinat copiilor. Montajul, testarea si utilizarea trebuie realizate de persoane cu cunostinte minime in domeniul electric/electronic. Se recomanda utilizarea produsului in montaje protejate, carcase adecvate sau sisteme care respecta normele de siguranta aplicabile.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Suportul LED din lemn de 60 mm este un modul de iluminare care functioneaza singur, direct dintr-o sursa USB de 5 V, fara program si fara alte componente. Acest tutorial arata cum il puneti in functiune prima data si cum il integrati intr-o lampa printata 3D sau intr-un ornament din rasina.

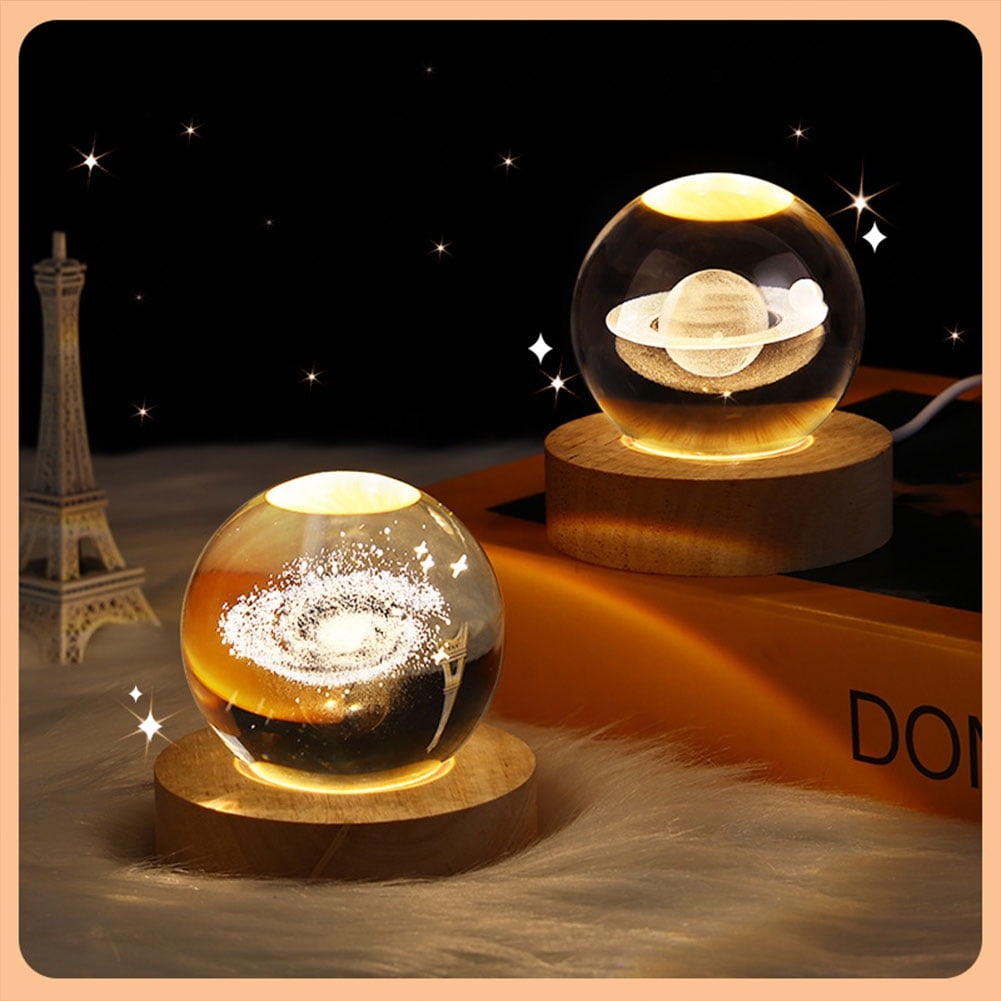

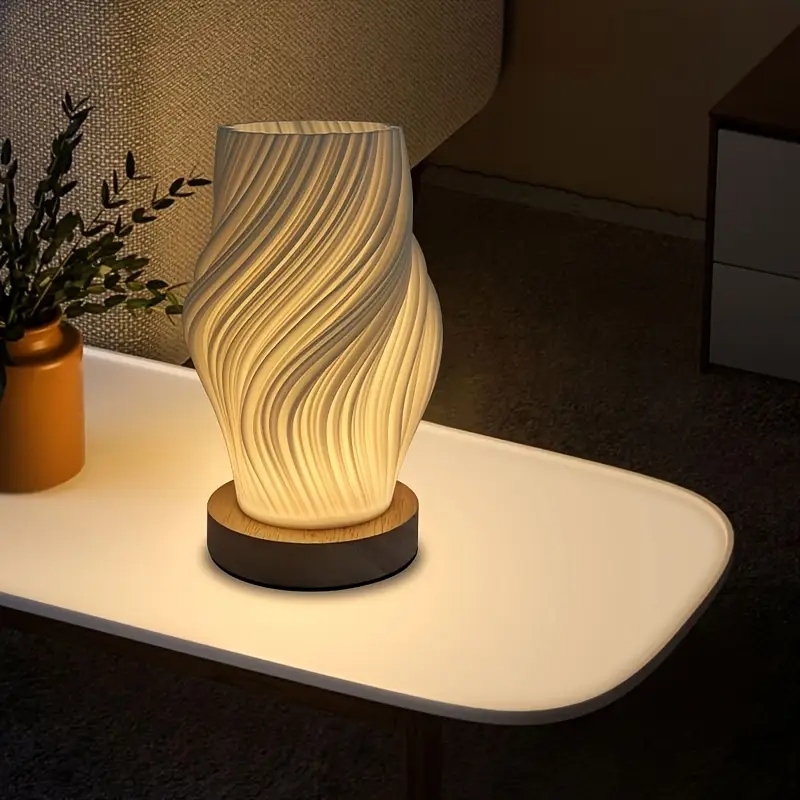

Se foloseste in lampi cu litofan, in obiecte turnate din rasina epoxidica, in piese din sticla sau in orice obiect translucid care trebuie iluminat uniform de jos.
Cum functioneaza:
Modulul contine un inel de LED-uri de lumina alba, montat sub un soclu circular din lemn. Cand cablul USB este conectat la o sursa de 5 V si intrerupatorul de pe cablu este pornit, curentul trece prin LED-uri si ele lumineaza. Intrerupatorul taie alimentarea, deci nu exista o reglare a intensitatii, ci doar pornit sau oprit.
Datele modulului sunt 5 V, 130 mA si 0.6 W. Puterea de aproximativ 0.65 W rezulta din 5 V x 0.13 A, deci valorile sunt apropiate. Un port USB obisnuit sau un incarcator de telefon ofera cu mult mai mult curent decat ii trebuie modulului.
Inelul este asezat circular, deci lumina intra in material pe toata circumferinta soclului de 33 mm. Un singur LED central ar lasa un punct luminos vizibil, mai ales la litofane si la rasina turnata. La peretii subtiri de 0.8 - 1.2 mm lumina se imprastie mai uniform, iar peretii prea grosi o absorb si o inchid la culoare.
Conectare:
Nu aveti de facut nicio cablare. Modulul se alimenteaza doar prin conectorul USB, la 5 V. Nu folositi surse cu tensiune mai mare si nu taiati sau prelungiti cablul fara a respecta polaritatea.
| Pin produs | Se conecteaza la | Rol |
|---|---|---|
| Conector USB al cablului | Port USB, incarcator sau baterie externa de 5 V | Alimentare 5 VDC, curent de 130 mA |
| Intrerupator pe cablu | Nu se conecteaza, este montat pe cablu | Porneste sau opreste alimentarea LED-urilor |
Butoane, reglaje si indicatoare:
| Element | Ce face | Cum se foloseste |
|---|---|---|
| Intrerupator pe cablu | Porneste sau opreste alimentarea LED-urilor. | Actionati-l pentru a aprinde sau a stinge lumina. Pozitia de pornire recomandata este oprit, iar modulul se aprinde dupa ce il conectati la sursa si porniti intrerupatorul. |
| LED-uri de lumina alba | Ilumineaza elementul translucid din soclu. | Se aprind cand modulul este alimentat si intrerupatorul este pornit. Daca nu se aprind, verificati sursa si intrerupatorul. |
Modulul nu are potentiometre, jumperi sau butoane de reglaj. Singurul element de comanda este intrerupatorul de pe cablu.
Pentru a verifica ca functioneaza, conectati cablul la sursa USB, porniti intrerupatorul si urmariti LED-urile din soclu. Daca se aprind, modulul este bun de folosit.
Configurare:
Modulul nu are moduri de lucru si nici parametri de setat, deci nu se memoreaza nicio setare. Starea lui depinde doar de alimentarea USB si de pozitia intrerupatorului.
Singura pregatire este montarea elementului translucid. Asezati-l in soclul de 33 mm si fixati-l prin ajustaj presat sau cu adeziv transparent. Daca il lipiti, lasati adezivul sa se intareasca inainte de a porni modulul.
Exemplu de utilizare:
Exemplu: o lampa de noapte cu litofan imprimat 3D, alimentata dintr-un incarcator de telefon de 5 V.
Proiectati litofanul cu o baza cilindrica de 33 mm si cu grosimea peretelui de 1 mm in zona iluminata. Printati-l cu filament alb sau natural, care lasa lumina sa treaca.
Asezati baza litofanului in soclul suportului si fixati-o cu adeziv transparent. Lasati adezivul sa se intareasca.
Verificati ca intrerupatorul este oprit, conectati cablul USB la incarcator, apoi porniti intrerupatorul. Imaginea litofanului trebuie sa apara luminata uniform, fara un punct luminos in centru.
Daca imaginea iese prea inchisa in zonele groase, reduceti grosimea acelor zone la urmatoarea printare. Modulul nu are reglaj de intensitate.
Probleme frecvente:
LED-urile nu se aprind. Cauza cea mai probabila este intrerupatorul oprit sau sursa USB care nu are tensiune. Porniti intrerupatorul si incercati alt port sau alt incarcator.
Lumina clipeste sau se stinge. Cauza poate fi o sursa slaba sau un cablu de prelungire de proasta calitate. Conectati modulul direct la un incarcator care ofera cel putin 130 mA la 5 V.
Apare un halou sau un punct luminos in centrul piesei. Peretele piesei este prea gros sau prea opac in zona soclului. Reduceti grosimea la 0.8 - 1.2 mm si folositi un material mai translucid.
Elementul translucid nu sta stabil in soclu. Diametrul bazei nu corespunde soclului de 33 mm. Refaceti baza la diametrul corect sau folositi adeziv transparent.
Conectorul USB nu intra in sursa sau nu face contact. Verificati daca portul este curat si nu este deteriorat, sau folositi alt port.
Limitari si sfaturi:
Modulul se alimenteaza numai la 5 V si ofera o singura culoare, alba, fara reglaj de intensitate si fara schimbare de culoare. Lungimea cablului este de 1 m, deci sursa trebuie sa fie aproape de lampa.
Consumul este mic, 130 mA, deci modulul poate functiona si dintr-o baterie externa. Durata depinde de capacitatea bateriei. De exemplu, la 130 mA o baterie care poate livra efectiv 5000 mAh ar tine aproximativ 38 de ore.
Pentru rezultate bune, folositi materiale translucide cu grosime constanta, de 0.8 - 1.2 mm in zona iluminata. Puteti folosi modulul la litofane, cuburi si emisfere din rasina, ornamente din sticla sau piese decorative.
