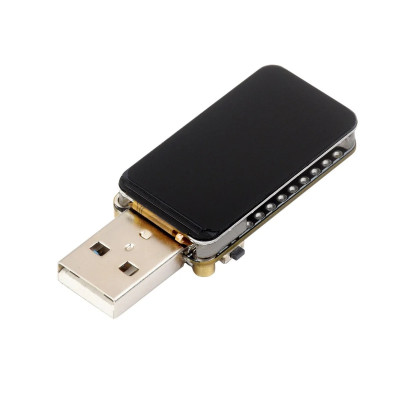

Placa Dezvoltare ESP32-S3, LCD 1.47", WiFi, Bluetooth, USB
Placa de dezvoltare ESP32-S3 cu display LCD 1.47 inch este ideala pentru prototipuri IoT si interfete grafice compacte, oferind procesor dual core pana la 240 MHz, conectivitate WiFi si Bluetooth 5, ecran ST7789 cu afisaj fluid si slot Micro SD pentru stocare, programare rapida prin USB si compatibilitate Arduino IDE si ESP-IDF.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Placa de dezvoltare ESP32-S3 de la Waveshare cu ecran LCD de 1.47 inch, led RGB, WiFi si Bluetooth 5 compatibila Arduino IDE.
Este echipata cu un procesor Xtensa LX7 dual-core ce functioneaza la o frecventa de pana la 240 MHz, ce ofera puterea computationala necesara pentru dezvoltarea unor aplicatii complexe si interactive.
Un element distinctiv este ecranul LCD de 1.47 inch controlat de cipul ST7789 care permite implementarea unor interfete grafice fluide.
Conectivitatea este asigurata prin WiFi 802.11 b/g/n (2.4GHz) si Bluetooth 5, oferind o gama larga de optiuni pentru comunicarea si integrarea in sisteme IoT. Slotul pentru Micro SD permite stocarea fisierelor sau imaginilor.
Datorita suportului software extins, dezvoltatorii au acces la platforma Arduino si la ESP-IDF ceea ce faciliteaza dezvoltarea de aplicatii personalizate si functionalitati complexe.
Dispune de LED RGB integrat sub display, cu difuzie lumina prin placa acril, pentru efecte optice placute.
Specificatii:
Procesor: Xtensa LX7 dual-core
Frecventa: Pana la 240 MHz
Tensiune de alimentare: 5V / 3.3V
Tensiune logica: 3.3V (Pentru utilizarea senzorilor sau modulelor ce opereaza la 5V folositi un logic converter)
Producaator: Waveshare
Conector: USB tip A
Memorie SRAM: 512KB
Memorie ROM: 384KB
Memorie Flash: 16MB
Curent maxim suportat de regulatorul de 3.3V integrat: 800mA
Dimensiune ecran: 1.47 inch
Rezolutie ecran: 172x320
Cip pentru controlul ecranului: ST7789
Suport: Micro SD
WiFi: 802.11 b/g/n 2.4GHz
Bluetooth: BLE 5
Antena: Integrata
Comunicare: SPI, I2S, I2C, UART pentru comunicare cu alte dispositive
Numari pini ADC: 13
Dimensiuni: 20.32 x 51mm (36.37mm pana la conectorul USB)
Greutate: 6g
Utilizare:
Ulterior instalarii board manager-ului “esp32 by Espresiff Systems”, se selecteaza placa “ESP32 Dev Module” cu urmatorii parametri:
Flash Size: 16MB (128Mb)
Partition Scheme: 16MB Flash (3MB APP/9.9MB FATFS)
PSRAM: OPI PSRAM
| Nr. | Componenta | Descriere / Functie |
|---|---|---|
| 1 | Procesor ESP32-S3R8 | Microcontroler Xtensa LX7 dual-core, pana la 240 MHz, cu 16MB Flash si suport WiFi + Bluetooth 5 |
| 2 | Regulator ME6217C33M5G | LDO stabilizator de tensiune 3.3V, curent maxim 800mA |
| 3 | Slot TF (MicroSD) | Permite extinderea memoriei si stocarea de fisiere, imagini sau date de log |
| 4 | Antena ceramica onboard | Antena integrata pentru conectivitate wireless stabila |
| 5 | LED RGB | LED multicolor integrat, utilizat pentru semnalizari si feedback vizual |
| 6 | Buton BOOT | Folosit pentru programare si selectarea modului de boot |
| 7 | Buton RESET | Reporneste microcontrolerul si reseteaza placa |
Pinout:
| Pin | Functie principala | Functii alternative (periferice) |
|---|---|---|
| 5V | Alimentare 5V | – |
| GND | Masa | – |
| 3V3 | Alimentare 3.3V | – |
| GPIO1 | ADC1, PWM | UART, I2C |
| GPIO2 | ADC2, PWM | UART, I2C |
| GPIO3 | ADC3, PWM | UART, I2C |
| GPIO4 | ADC4, PWM | UART, I2C |
| GPIO5 | ADC5, PWM | UART, I2C |
| GPIO6 | ADC6, PWM | UART, I2C |
| GPIO7 | ADC7, PWM | UART, I2C |
| GPIO8 | ADC8, PWM | UART, I2C |
| GPIO9 | ADC9, PWM | UART, I2C |
| GPIO10 | ADC10, PWM | UART, I2C |
| GPIO11 | ADC11, PWM | UART, I2C |
| GPIO12 | ADC12, PWM | UART, I2C |
| GPIO13 | ADC13, PWM | UART, I2C |
| GPIO14 | Digital, PWM | UART, I2C, SPI |
| GPIO15 | Digital, PWM | UART, I2C, SPI |
| GPIO16 | Digital, PWM | UART, I2C, SPI |
| GPIO17 | Digital, PWM | UART, I2C, SPI |
| GPIO18 | Digital, PWM | UART, I2C, SPI |
| GPIO19 | Digital, PWM | UART, I2C, SPI |
| GPIO20 | UART0 TX | Digital, PWM |
| GPIO21 | UART0 RX | Digital, PWM |
Dimensiuni:
