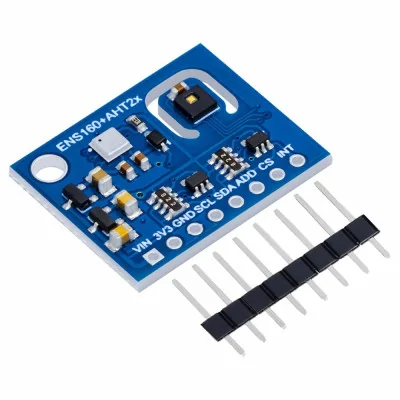

Modul senzor ambiental, ENS160+AHT21, temperatura, umiditate, VOC, 5V

Modulul ENS160 + AHT21 este o solutie compacta pentru monitorizarea completa a aerului din interior, combinand masurarea temperaturii si umiditatii cu detectia gazelor si a compusilor organici volatili.

Integrarea celor doi senzori intr-o singura placa iti ofera date stabile pentru automatizari smart home si HVAC, iar comunicarea I2C sau SPI face conectarea simpla cu Arduino si alte platforme.

Are un consum redus de aproximativ 10mA, alimentare la 5V, dimensiuni mici si o greutate de doar 3g, fiind usor de montat chiar si in carcase inguste.

Modulul include regulatoare de tensiune pe placa, astfel incat alimentarea prin VIN la 5V este potrivita, iar pinul 3V3 este o iesire de curent mic din regulator si nu este recomandat sa fie folosit pentru alimentarea altor consumatori.

Specificatii:

Tensiune alimentare: 5V

Consum: aproximativ 10mA

Interfata comunicare: I2C, SPI

Detectie gaze si VOC: ozon, formaldehida, amoniac, etanol si alti compusi organici volatili

Interval masurare VOC: 0-65535 ppb

Interval umiditate ENS160: 5-95% RH

Interval temperatura ENS160: -40-85C

Timp start ENS160: sub 60 minute

Interval temperatura AHT21: -40-120C

Interval umiditate AHT21: 0-100% RH

Precizie temperatura AHT21: ±0.3C

Precizie umiditate AHT21: ±2% RH

Rezolutie temperatura AHT21: 0.01C

Rezolutie umiditate AHT21: 0.025% RH

Dimensiuni: 24 x 20mm

Pinout:

Utilizare:

Alimenteaza modulul la 5V pe VIN si conecteaza GND comun cu placa de dezvoltare.

Pentru I2C conecteaza SDA si SCL la pinii dedicati ai placii, pentru SPI foloseste pinii specifici si configureaza libraria corespunzator.

Dupa pornire, lasa senzorul ENS160 sa se stabilizeze, pentru citiri relevante este recomandat sa astepti perioada de start de 30 minute.

Monteaza modulul intr-o zona cu flux de aer reprezentativ, ferit de condens, picaturi de apa si caldura directa de la surse precum radiatoare sau placi de putere.

Pentru proiecte de ventilatie, foloseste valoarea VOC ca indicator pentru cresterea debitului, iar temperatura si umiditatea pentru controlul confortului.

Evita alimentarea altor consumatori din iesirea de 3.3V. Pentru siguranta, este de preferat sa ramana nefolosit.

Cod Test:

/*

  Test modul ENS160 + AHT21 pe Arduino folosind I2C

  Afiseaza: temperatura, umiditate si VOC in Serial Monitor

  Conexiuni tipice I2C:

   - Arduino UNO/Nano: SDA = A4, SCL = A5

   - Arduino Mega: SDA = 20, SCL = 21

   - Placi 3.3V (ESP32, RP2040 etc): foloseste pinii I2C specifici placii

  Alimentare: 3.3V recomandat

*/

#include <Wire.h>

#include "AHT21.h"

#include "ENS160.h"

// Obiecte senzori

AHT21 aht21;

ENS160 ens160;

// Timp afisare

unsigned long lastPrint = 0;

const unsigned long intervalMs = 2000;

void setup()

{

  Wire.begin();

  Serial.begin(9600);

  while (!Serial)

  {

    delay(10);

  }

  Serial.println("Pornire test ENS160 + AHT21...");

  // Initializare AHT21

  if (!aht21.begin())

  {

    Serial.println("Eroare initializare AHT21!");

    while (1)

    {

      delay(100);

    }

  }

  Serial.println("AHT21 OK");

  // Initializare ENS160

  if (!ens160.begin())

  {

    Serial.println("Eroare initializare ENS160!");

    while (1)

    {

      delay(100);

    }

  }

  Serial.println("ENS160 OK");

  // Optional: setare mod operare ENS160

  // Daca libraria permite:

  // ens160.setOperatingMode(ENS160_OPMODE_STANDARD);

  Serial.println("Asteapta stabilizarea senzorului ENS160, primele valori pot varia.");

}

void loop()

{

  // Citire AHT21

  float temp = aht21.readTemperature();

  float rh   = aht21.readHumidity();

  // Optional: compensare T/RH pentru ENS160

  // ens160.setTempHumidity(temp, rh);

  // Citire VOC

  uint16_t voc = ens160.readVOC();

  // Afisare la interval fix

  if (millis() - lastPrint >= intervalMs)

  {

    lastPrint = millis();

    Serial.print("Temperatura: ");

    if (isnan(temp))

      Serial.print("N/A");

    else

      Serial.print(temp, 2);

    Serial.println(" C");

    Serial.print("Umiditate: ");

    if (isnan(rh))

      Serial.print("N/A");

    else

      Serial.print(rh, 2);

    Serial.println(" %");

    Serial.print("VOC: ");

    Serial.print(voc);

    Serial.println(" ppb");

    Serial.println("---------------------------");

  }

}
