Környezeti érzékelő modul, ENS160+AHT21, hőmérséklet, páratartalom, VOC, 5V

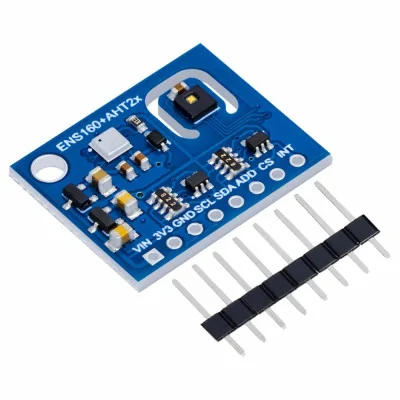

Az ENS160 + AHT21 modul egy kompakt megoldás a beltéri levegő teljes körű monitorozására, amely ötvözi a hőmérséklet- és páratartalom-mérést a gázok és illékony szerves vegyületek érzékelésével.

A két érzékelő egyetlen panelbe integrálása stabil adatokat biztosít az okosotthon és a HVAC automatizálásához, az I2C vagy SPI kommunikáció pedig egyszerűvé teszi a csatlakozást az Arduinohoz és más platformokhoz.

Alacsony, körülbelül 10 mA-es fogyasztással, 5 V-os tápegységgel, kis méretekkel és mindössze 3 g-os súllyal rendelkezik, így könnyen felszerelhető még keskeny házakba is.

A modul feszültségszabályozókat tartalmaz a panelen, így a VIN-en keresztüli 5V-os tápellátás megfelelő, a 3V3-as láb pedig a szabályozó alacsony áramú kimenete, és nem ajánlott más fogyasztók táplálására használni.

Specifikációk:

Tápfeszültség: 5V

Fogyasztás: kb. 10mA

Kommunikációs interfész: I2C, SPI

Gáz- és VOC-érzékelés: ózon, formaldehid, ammónia, etanol és egyéb illékony szerves vegyületek

VOC mérési tartomány: 0-65535 ppb

ENS160 páratartalom-tartomány: 5-95% relatív páratartalom

ENS160 hőmérsékleti tartomány: -40-85°C

ENS160 kezdési idő: kevesebb mint 60 perc

AHT21 hőmérsékleti tartomány: -40-120°C

AHT21 páratartalom-tartomány: 0-100% relatív páratartalom

AHT21 hőmérsékleti pontosság: ±0,3 °C

AHT21 páratartalom pontossága: ±2% relatív páratartalom

AHT21 hőmérséklet felbontás: 0,01 °C

AHT21 páratartalom felbontása: 0,025% relatív páratartalom

Méretek: 24 x 20 mm

Kiosztás:

Használat:

Tápláld a modult 5V-tal a VIN-en, és csatlakoztasd a közös GND-t a fejlesztőpanelhez.

I2C esetén az SDA-t és az SCL-t a panel dedikált lábaihoz kell csatlakoztatni, SPI esetén pedig a megfelelő lábakat kell használni, és ennek megfelelően kell konfigurálni a könyvtárat.

Bekapcsolás után hagyja az ENS160 érzékelőt stabilizálódni, a releváns értékekhez ajánlott megvárni a 30 perces indítási időszakot.

A modult olyan helyre szerelje, ahol megfelelő a légáramlás, távol a páralecsapódástól, a vízcseppektől és a radiátorokból vagy elosztótáblákból származó közvetlen hőtől.

Szellőztetési projektek esetén a VOC-értéket használja a légáramlás növelésének indikátoraként, a hőmérsékletet és a páratartalmat pedig a komfortérzet szabályozásához.

Kerülje más fogyasztók táplálását a 3.3V. Biztonsági okokból ajánlott használatlanul hagyni.

Tesztkód:

/*

ENS160 + AHT21 modul tesztelése Arduinón I2C használatával

Kijelzők: hőmérséklet, páratartalom és VOC a soros monitoron

Tipikus I2C csatlakozások:

- Arduino UNO/Nano: SDA = A4, SCL = A5

- Arduino Mega: SDA = 20, SCL = 21

- 3,3 V-os kártyák (ESP32, RP2040 stb.): a kártyára jellemző I2C csatlakozókat használja

Tápellátás: 3,3 V ajánlott

*/
