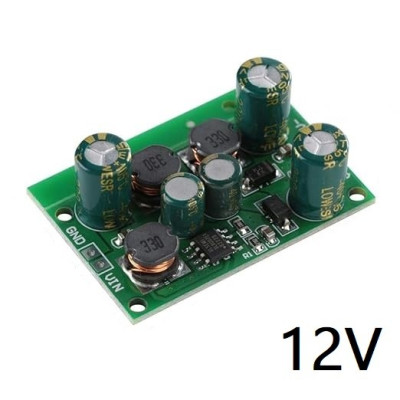

Modul convertor tensiune 3-24VDC la tensiune duala, 12V, 8W

Convertor DC-DC cu iesire duala stabila, presetat la ±12V, ideal pentru echipamente audio, amplificatoare, LCD si aparate de masura. Accepta alimentare larga 3-24VDC si functioneaza atat ca step-up cat si ca step-down, oferind pana la 8W cu eficienta 70-90%. Tensiunea de iesire se poate modifica prin inlocuirea rezistorului SMD R1.

47,75 RON Cu TVA

39,46 RON Fara TVA

Nu exista recenzii

1-2 zile

Ai gasit mai ieftin? Spune-ne! (autentifica-te pentru a trimite o solicitare)

Acest produs are o garantie de 2 ani.

LIVRARE GRATUITA
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online

EXPEDIERE RAPIDA
Produsele sunt expediate din stoc propriu

PUNCTE FIDELITATE
Primesti puncte la fiecare comanda, in valoare de 5%

Modul convertor tensiune DC-DC cu iesire dubla tensiune (plus si minus). Acesta poate gestiona o gama variata de tensiuni de intrare, intre 3 si 24VDC si poate oferi multiple tensiuni de iesire atat pozitive cat si negative. Este ideal pentru aplicatii care necesita o sursa de alimentare duala stabila, cum ar fi echipamente audio, amplificatoare auto, alimentare LCD si echipamente de masura.

Modulul vine setat din fabrica pe tensiunea de iesire de 12VDC dar poate fi reconfigurat pentru a scoate o tensiune diferita, prin simpla inlocuire a rezistorului R1 (atentie, acesta este SMD).

Modulul functioneaza

Pentru a obtine o tensiune mai stabila, se recomanda ca iesirea sa fie mai mare de 10mA.

V- nu poate fi utilizat singur, altfel nu va exista nicio iesire de tensiune. V+ poate fi folosit individual.

Acest modul functioneaza atat ca si coborator cat si ca ridicator de tensiune si poate furniza o putere maxima de 8W (recomandam pana in 5W).

NU DEPASITI TENSIUNEA MAXIMA DE ALIMENTARE DE 24VDC!

Specificatii:

Tensiune de Alimentare: 3-24VDC

Tensiune de Iesire (presetata): ±12V

Tensiuni iesire posibile: ±3-24VDC, in functie de valoare rezistor R1

Putere Maxima de Iesire: 1-8W

Eficienta de Conversie: 70-90%

Curent de Stanby: 3-4mA

Precizie: Tensiune pozitiva ±3%, Tensiune negativa ±5%

Frecventa de Lucru: 400kHz

Temperatura de Operare: -40~+85°C

Dimensiuni: 42 x 24 x 15mm

Tabel putere:

Tensiune de Iesire	Interval de Tensiune de Intrare	Curent Maxim de Iesire (A)
±5V	3V/3.3V/3.7V/5V/6V/9V/12V/15V/18V	0.1-0.8
±6V	3V/3.3V/3.7V/5V/6V/9V/12V/15V/18V	0.1-0.7
±9V	3V/3.3V/3.7V/5V/6V/9V/12V/15V/18V	0.04-0.6
±10V	3V/3.3V/3.7V/5V/6V/9V/12V/15V/18V	0.03-0.55
±12V	3V/3.3V/3.7V/5V/6V/9V/12V/15V/18V	0.03-0.46
±15V	3.3V/3.7V/5V/6V/9V/12V/15V/18V	0.03-0.41
±18V	3.7V/5V/6V/9V/12V/15V/18V	0.04-0.31
±24V	3.7V/5V/6V/9V/12V/15V/18V	0.03-0.25

Functionalitati Integrate:

Compensarea Frecventei

Functia Soft-Start

Protectie Termica

Limitarea Curentului

Conectarea si Configurarea Modulului:

Asigurati-va ca tensiunea de intrare nu depaseste intervalul maxim admis de 3-24V.

Configurati tensiunea de iesire dorita prin schimbarea rezistorului R1 daca este necesara alta tensiune fata de cea setata din fabrica.

Pentru stabilirea valorii R1 in functie de tenisunea dorita se poate folosi urmatoarea formula:

R1=2000(1.25Vout−1)

Aceasta formula returneaza valoare R1 in Ohmi.

Conectati modulul la sursa de alimentare si la consumator corespunzator, asigurandu-va ca puterea de intrare este mai mare decat puterea de iesire pentru a compensa consumul propriu al modulului.

Functionare si Ajustari:

Monitorizati iesirea folosind un multimetru pentru a asigura ca tensiunea de iesire este corecta si stabila.

In cazul in care tensiunea de iesire este mai mica decat tensiunea nominala, verificati daca sursa de alimentare de intrare furnizeaza suficienta putere.

Daca tensiunea negativa nu este prezenta sau este prea mica, verificati daca cosnumatorul este conectat corect atat la terminalele de tensiune pozitiva cat si la cele negative.

Tensiunea negativa nu poate fi folosita singura. Atunci cand utilizati o tensiune negativa, trebuie sa fie conectata o sarcina similara la terminalul de tensiune pozitiva.
