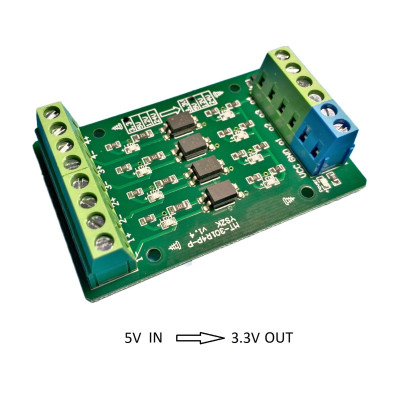

Modul convertor de nivel logic, 5V IN, 3V3 OUT, Catod Comun, PNP
Convertor de nivel logic cu 4 canale, ideal pentru adaptarea semnalelor de 5V la 3.3V intre Arduino si placi sau module pe 3.3V. Ofera izolare optica pentru protectie si compatibilitate sporita, conectare rapida pe terminal cu surub, schema catod comun PNP si comutare stabila pana la 10kHz, alimentare 3.3V pe VCC si GND.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Modul convertor de nivel logic, de la 5VDC la 3.3VDC, cu optoizolator, compatibil cu Arduino si alte placi de dezvoltare, cu catod comun, PNP.
Acesta dispune de 4 canale si este folosit atunci cand se doreste conversia unui semnal logic de 5V la 3.3VDC.
Necesita de alimentare pentru tensiunea de iesire, in cazul acestui modul, de 3.3VDC conectat pe pinii VCC si GND (se recunosc usor deoarece au conectorul Albastru.
Pentru fiecare intrare in parte se va conecta Plus si Minus al semnalului de 5V iar pe iesire va exista doar pinul de iesire a semnalului modificat la 3.3V.
La un semnal High Level de 5V pe intrare corespunde un semnal de 3.3V pe iesire. La un semnal Low Level de 0V pe intrare corespunde un semnal de 0V pe iesire.
Specificatii:
Tensiune alimentare: 3.3VDC
Tensiune logica intrare: 5VDC
Tensiune logica iesire: 3.3VDC
Conectare semnal intrare: Catod Comun, PNP
Frecventa limita comutare: 10KHz
Mod cuplaj: Izolare optica
Mod conectare: Terminal cu surub
Mod conectare:
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
