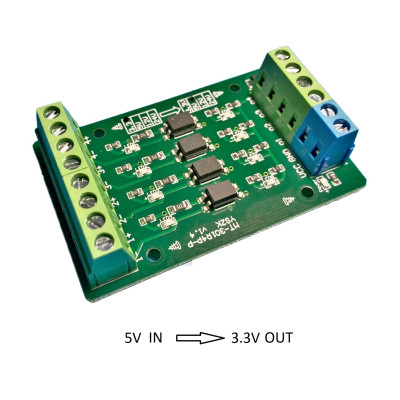

Logikai szintátalakító modul, 5V BE, 3V 3 KI, közös katód, PNP
4 csatornás logikai szintátalakító, ideális 5 V-ról 3,3 V-ra történő jelek átalakítására Arduino és 3.3V. Optikai leválasztást kínál a fokozott védelem és kompatibilitás érdekében, gyors csavaros csatlakozókkal, PNP közös katódos kapcsolást és stabil kapcsolást 10 kHz-ig, 3,3 V-os tápegység VCC-n és GND-n.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Logikai szintátalakító modul, 5 VDC-ről 3,3 VDC-re, optoizolátorral, kompatibilis Arduino-val és más fejlesztőkártyákkal, közös katóddal, PNP.
4 csatornával rendelkezik, és akkor használják, ha egy logikai jelet 5 V-ról 3.3VDC.
A kimeneti feszültséghez tápegységre van szükség, amely jelen modul esetében 3,3 VDC, és a VCC és GND lábakhoz van csatlakoztatva (ezek könnyen felismerhetők a kék csatlakozójukról).
Minden külön bemenethez az 5V-os jel plusz és mínusz pólusa lesz csatlakoztatva, a kimeneten pedig csak a 3.3V.
Egy 5 V-os magas jel a bemeneten 3,3 V-os jelnek felel meg a kimeneten. Egy 0 V-os alacsony jel a bemeneten 0 V-os jelnek felel meg a kimeneten.
Specifikációk:
Tápfeszültség: 3,3 VDC
Bemeneti logikai feszültség: 5VDC
Kimeneti logikai feszültség: 3,3 VDC
Bemeneti jel csatlakozás: Közös katód, PNP
Kapcsolási határfrekvencia: 10KHz
Csatlakozási mód: Optikai leválasztás
Csatlakozási mód: Csavaros csatlakozó
Csatlakozási mód:
