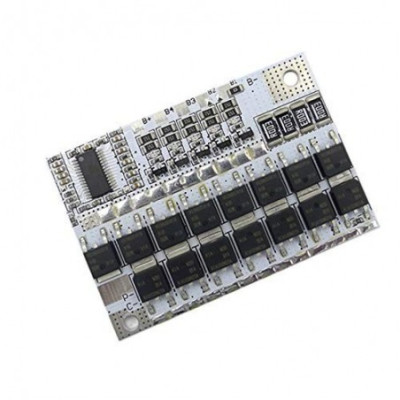

Modul BMS cu balans, 3.2V, LiFePo4, 3S, setabil 4S, 5S, 9.6V, 100A
Asigura protectie si balans pentru pachete LiFePO4, 3S din fabrica, configurabil rapid la 4S sau 5S prin punti pe padurile B1 si B2. Suporta curenti mari pana la 100A, cu descarcare continua 50A in mod Split sau 40A in Same Port, include protectii la supraincarcare si supradescarcare, si permite conectarea unui NTC pentru protectie la temperatura excesiva.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Modul BMS, setabil intre 3S si 5S, setat din fabrica pe 3S, pentru acumulatori litiu cu o tensiune nominala de 3.2V si tensiune de incarcare maxima de 3.6-3.8V per celula.
Modulul ofera posibilitatea de a adauga un termistor NTC pentru functia de protectie importriva temperaturii excesive.
Placa poate fi folosita in doua configuratii, Split si Same Port (vezi poza de mai jos pentru cele doua configuratii). In modul Split este suportat un curent de descarcare continuu mai mare fata de modul Same Port.
Setarea modulului in alta configuratie decat cea din fabrica (3S) se realizeaza printr-o punte intre padurile B1 si B2. In configuratia 5S, nu exista legaturi intre paduri. In configuratia 4S exista o singura punte in B1. In configuratia 3S exista punte in B1 si B2. Puntea poate fi facuta si cu un rezistor SMD cu o valoare de 0Ω.
Specificatii in configuratia din fabrica:
Tensiune nominala: 9.6VDC
Numar celule: 3
Tensiune de incarcare: 10.8VDC
Protectie tensiune incarcare: 3.61 - 3.69VDC
Intarziere protectie incarcare: 500 - 1500mS
Protectie tensiune descarcare: 2.27 - 2.43VDC
Tensiune recuperare descarcare: 2.45 - 2.65VDC
Intarziere protectie recuperare: 500 - 1500mS
Protectie curent descarcare: 100A
Intarziere protectie curent descarcare: 100 - 300mS
Curent descarcare nominal continuu mod Split: 50A
Curent descarcare nominal continuu mod Same Port: 40A
Curent incarcare continuu: 40A
Intarziere protectie incarcare curent: 10 -30mS
Curent quiescent: 17uA
Protectie temperatura: Da, prezinta interfata sonda NTC
Protectie deconectare: Da
Protectie scurt-circuit: NU
Mod recuperare curent excesiv: deconectare sarcina
Functie balans: Da
Tensiune egalizare: 3.355 - 3.455VDC
Curent egalizare celule: 60mA
Temperatura lucru: -20°C - +65°C
Temperatura depozitare: -40°C - +85°C
Dimensiuni mm: 62 x 42 x 4mm
Instructiuni schimbare configurare:
5S: B1 si B2 libere, paduri evidentiate in fotografie (Hanginf Short) libere.
4S: B1 in scurt, pad Hanging Short din stanga in scurt, dreapta liber.
3S: B1 si B2 in scurt, pad Hanging Short din dreapta in scurt, stanga liber
- Tehnologie
- LiFePo4
- Tensiune Incarcare
- 10.8VDC
14.4VDC
18.0VDC - Balans
- Da
- Curent Nominal
- 100A
- Numar celule
- 3S
4S
5S
