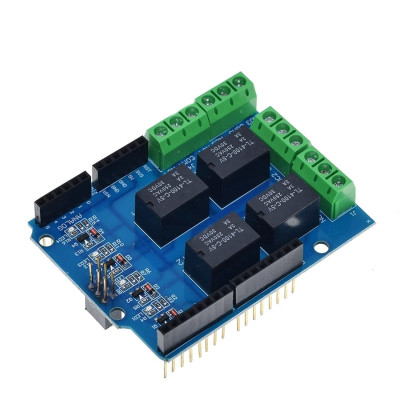

Scheda di espansione a 4 relè, UNO R3 e MEGA2560, 5V
Shield con 4 relè per il controllo sicuro di dispositivi ad alta potenza tramite segnali Arduino, si monta direttamente su UNO R3 o MEGA2560 senza cavi aggiuntivi e mantiene l'accesso ai pin della scheda. Funziona a 5 V CC con attivazione a livello ALTO, utilizza i pin 4-7, include LED di stato e terminali NO, NC, COM per una connessione rapida.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il modulo Shield a 4 relè, compatibile con Arduino UNO e MEGA2560, è una scheda di espansione utilizzata per controllare apparecchiature ad alta potenza tramite piccoli segnali di corrente e tensione. È ideale per Arduino UNO e MEGA perché elimina la necessità di cavi aggiuntivi, collegandosi direttamente alla scheda e consentendo comunque l'accesso ai pin della scheda di sviluppo utilizzata.
I relè funzionano a una tensione di 5 V, quindi sono compatibili esclusivamente con tensioni logiche da 5 V CC.
Questo Shield occupa i pin 4, 5, 6 e 7 della scheda di sviluppo, motivo per cui non possono essere utilizzati per altri scopi.
IMPORTANTE! Se utilizzato con la scheda UNO R3, assicurarsi che i contatti della scheda (relè) NON tocchino la presa USB della scheda di sviluppo.
I canali relè hanno un funzionamento a livello ALTO, ovvero necessitano di 5 V per essere attivati.
Specifiche:
Tensione di esercizio: 5 V CC
Interfaccia: Standard Shield, compatibile con Arduino
Compatibilità: UNO R3 e MEGA2560
Azionamento: alto (5 V), contatto normalmente aperto
Indicatori: Indicatori LED relè di bordo (rossi)
Nota speciale: evitare di cortocircuitare i terminali verdi con la custodia USB quando si utilizza la scheda UNO.
Terminali relè: ogni relè ha tre pin: NOx (normalmente aperto), NCx (normalmente chiuso), COMx (comune)
Dimensioni mm: 69,1 x 53.3mm
