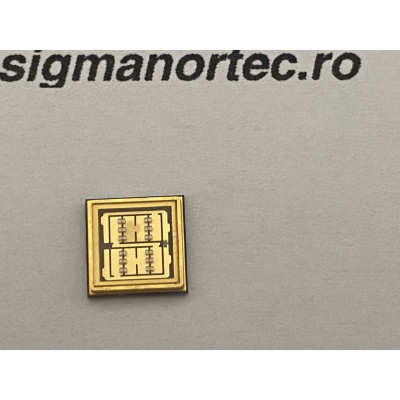

UV-C csíraölő LED, SMD 6868, 265-285 nm, fertőtlenítő

Az 6868 típusú UV-C LED egy nagy teljesítményű ultraibolya sugárzó, amelyet professzionális fertőtlenítési és sterilizálási alkalmazásokhoz terveztek. Ez a LED UV-C sávban bocsát ki sugárzást, 265 és 315 nm közötti hullámhosszon, a sugárzási teljesítménye pedig az ellátóáramtól függően 30 és 150 mW között van.

A kompakt SMD 6868 formátum, 6.8 x 6.8 x 1.4 mm méretű AlN kerámia hordozóval, ideálissá teszi kompakt tisztító rendszerekbe való integrálásra. A fő jellemzők közé tartozik a nagy optikai teljesítmény, a hosszú élettartam alacsony fényáram-degradációval, a nagy megbízhatóság, a mechanikai ütésekkel szembeni ellenállás, valamint a különféle alkalmazásokba könnyen integrálható kialakítás.

A modul 12 darab 20Y típusú UV LED chipet (10x20 mil) tartalmaz, amelyek AlN kerámia hordozóra vannak forrasztva reflow eljárással, lencse nélkül, valamint egy integrált Zener diódát ESD-védelemhez. A közvetlen tápfeszültség 18 és 32 V között van az alkalmazott áramtól függően, a maximális abszolút áram 400 mA.

A rövid hullámhosszú UV-C sugárzás a mikroorganizmusok DNS-szekvenciáinak károsításával fejti ki hatását, akár 99.99%-os fertőtlenítő hatást elérve. Víz, levegő és felületek fertőtlenítésére szolgáló rendszerekben használják. A szükséges expozíciós idő a sugárforrás és a célfelület közötti távolságtól, valamint a célzott mikroorganizmus típusától függ.

FIGYELEM: Az UV-C sugárzás rendkívül káros a szemre és a bőrre. Ne tegye ki magát közvetlenül UV-C sugárzásnak. Súlyos égési sérüléseket, visszafordíthatatlan szemkárosodást és ismételt expozíció esetén bőrrákot okozhat. Az UV-C sugárzást a természetben teljes mértékben elnyeli az ózonréteg, és normál körülmények között nem éri el a Föld felszínét.

Specifikációk:

MŰSZAKI ADATLAP LETÖLTÉSE

Modell: CP-6868SMDUVCAC-275

Gyártó: Shenzhen Lianxinrui Technology / LXR-CP

Csomag típusa: SMD 6868

Hordozó anyaga: AlN kerámia

Közvetlen Vf1 feszültség 120 mA-nél: 18 - 28 V

Közvetlen Vf2 feszültség 350 mA-nél: 22 - 32 V

Maximális abszolút közvetlen áram: 400 mA

Maximális fordított feszültség: 10 V

Maximális fordított áram: 1.0 uA

SMD méretek: 6.8 x 6.8 x 1.4 mm

UV chipek száma: 12 x 20Y (10x20 mil)

Csúcs hullámhossz: 265 - 315 nm

FWHM: 8 - 14 nm

Sugárzott teljesítmény 120 mA-nél: 30 - 50 mW

Sugárzott teljesítmény 350 mA-nél: 90 - 150 mW

Üzemi hőmérséklet: -30 ~ +60 °C

Tárolási hőmérséklet: -10 ~ +40 °C

Maximális hőmérséklet reflow forrasztásnál: 170 - 180 °C

ESD-védelem: integrált Zener dióda

Chipforrasztási módszer: Reflow soldering

Példa kép:

Használat:

Szerelje fel a LED-et egy alumínium vagy réz hűtőbordára a tápfeszültség ráadása előtt, hogy elkerülje a túlmelegedést.

A LED táplálásához használjon állandó áramú meghajtót. Ne táplálja közvetlenül feszültségforrásról áramkorlátozás nélkül. Az elviselhető áram a hőelvezető padon keresztül leadott hő elvezetési képességétől függ.

Tartsa be a polaritást: az anódot (+) a pozitív feszültségre, a katódot (-) az áramkör földjére kell csatlakoztatni.

1. Katód (-)

2. Anód (+) (30V 300mA-nél)

3. Hővezető pad. A PCB-re kell forrasztani a hőelvezetés érdekében.

Ne lépje túl a 400 mA maximális abszolút áramot és a 10 V fordított feszültséget.

A LED-et reflow soldering eljárással forrassza, betartva a termikus profilt: előmelegítés 90-150 °C, maximális forrasztási hőmérséklet 170-180 °C. Ne végezzen két reflow ciklusnál többet.

Győződjön meg arról, hogy a munkaterület védett az elektrosztatikus kisülésekkel (ESD) szemben: használjon antisztatikus csuklópántot, kesztyűt és vezetőképes munkafelületet.

Ne nézzen közvetlenül a LED-be, amikor az működik. Használjon tanúsított UV-C védőszemüveget.

Ne tisztítsa a LED-et szerves oldószerekkel vagy kefével. Ellenőrzött körülmények között használjon IPA-t (izopropil-alkoholt).

A LED-et 60% RH alatti páratartalmú körülmények között tárolja.
