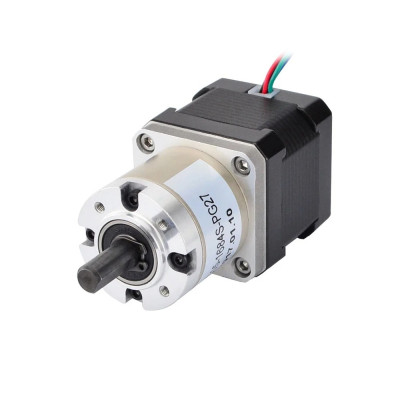

Nema17 léptetőmotor, 27:1 bolygóműves hajtómű, 1,68 A, 12–36 V

A termékfotók tájékoztató jellegűek, és a gyártási tételtől és a beszállítótól függően kisebb eltéréseket mutathatnak. A termék specifikációi és árai előzetes értesítés nélkül változhatnak. Mindent megteszünk, hogy a lehető legpontosabb és leghitelesebb specifikációkat adjuk meg a termékoldalon, de lehetséges, hogy ezek nem teljesen helyesek. Ha ilyen esetet észlel, kérjük, jelentse nekünk.

A termék szakemberek számára készült, és használatához képzett, valamint felhatalmazott személyzet szükséges. A termék nem tartalmaz összeszerelési/használati útmutatót . A termék nem megfelelő képesítéssel rendelkező személyek általi üzembe helyezése a weboldalon található Általános Szerződési Feltételek értelmében a jótállás elvesztését eredményezi.

A megadott műszaki adatok (áram, teljesítmény stb.) ideális működési körülmények között érvényes maximális értékeket jelentenek. A biztonságos használat és az optimális élettartam érdekében javasolt a terméket folyamatos üzemben legfeljebb a megadott maximális értékek 50%-án használni.

Új

Nema17 léptetőmotor, 27:1 bolygóműves hajtómű, 1,68 A, 12–36 V

Ideális olyan alkalmazásokhoz, amelyek nagy nyomatékot és finom mozgást igényelnek alacsony fordulatszámon, mint például 3D extruderek, CNC-k vagy robotkarok. A 27:1 bolygóműves áttétel 0,067°-os kimeneti lépést és 1° alatti holtjátékot biztosít, az 1,68A-es bipoláris motor STEP DIR meghajtókkal működik 12–36V-on, a 8 mm-es, D-kivágásos tengely pedig biztos rögzítést tesz lehetővé.

538,33 lei Adóval együtt

444,90 lei Áfa nélkül

There are no reviews yet.

1-2 zile

Shipping by csütörtök 27 augusztus

This product has a warranty of 2 years.

NEMZETKÖZI SZÁLLÍTÁS
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.

GYORS KISZÁLLÍTÁS 24 ÓRÁN BELÜL
24 órán belül szállítunk raktárunkból

HŰSÉGPONTOK
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.

A beépített bolygóműves Nema 17 léptetőmotor kompakt és hatékony megoldást jelent olyan alkalmazásokhoz, ahol nagy nyomatékra van szükség alacsony forgási sebességnél. A motor bipoláris típusú, 1.8°-os lépésszöggel a rotoron közvetlenül alkalmazott impulzusonként, ami a 26.85:1 áttételnek köszönhetően a kimenő tengelyen 0.067°-nak felel meg. Ez a finom mozgás ideálissá teszi 3D nyomtatók extruder rendszereihez, robotkarokhoz, CNC lineáris asztalokhoz, optikai fókuszáló rendszerekhez vagy bármely olyan alkalmazáshoz, ahol a pontosság és a nyomaték számít.

A ház megfelel a Nema 17 szabványnak (42x42 mm), a motor hossza 40 mm, így a kompakt motorok kategóriájába tartozik. A névleges fázisáram 1.68A, a fázisellenállás 1.65 Ω, az induktivitás pedig 3.2 mH. A 81%-os hatásfokú bolygómű a tartónyomatékot akár 3 Nm-re (425 oz-in), a pillanatnyi nyomatékot pedig 5 Nm-re (708 oz-in) növeli, miközben az üresjárati holtjátékot 1° alá csökkenti, ami kiváló érték precíziós alkalmazásokhoz. A kimenő tengely átmérője 8 mm, hossza 20 mm, és 15 mm hosszon lapolt (D-cut) kialakítású, amely lehetővé teszi fogaskerék, tárcsa vagy mechanikus kuplung biztonságos rögzítését csúszásveszély nélkül.

A motor kompatibilis minden olyan platformmal, amely STEP/DIR típusú jeleket képes generálni: Arduino (Uno, Mega, Nano), ESP32, STM32, Raspberry Pi (külső driveren keresztül), valamint olyan dedikált vezérlőkkel is, mint a RAMPS 1.4 vagy a CNC shield típusú panelok. A csatlakozókábel hossza 500 mm, 4 színes vezetékkel, amelyek a bipoláris motor két tekercsének felelnek meg.

Műszaki adatok:

Motor típusa: Bipoláris, léptető

Névleges áram: 1.68 A / fázis

Fázisellenállás: 1.65 Ω

Induktivitás: 3.2 mH

Tápfeszültség: Meghajtótól függ (általában 12-24VDC)

Motor lépésszöge (Step Angle): 1.8° (teljes lépés)

Kimeneti lépésszög (Output Step Angle): 0.067°

Vezetékek száma: 4

Hajtómű típusa: Bolygóműves

Áttétel: 26.85:1 (névleges 27:1)

Kimeneti tartónyomaték: 3 Nm / 425 oz-in (max.)

Kimeneti pillanatnyi nyomaték: 5 Nm / 708 oz-in

Hajtómű hatásfoka: 81%

Holtjáték (Backlash): ≤ 1°

Keretméret: 42 x 42 mm (Nema 17)

Motor hossza: 40 mm

Kimenő tengely átmérője: 8 mm

Kimenő tengely hossza: 20 mm

Lapos szakasz hossza (D-cut): 15 mm

Kábel hossza: 500 mm

Tömeg: 510 g

Pinout:

Vezeték színe	Jel
Fekete	A tekercs: A fázis +
Zöld	A tekercs: A fázis -
Piros	B tekercs: B fázis +
Kék	B tekercs: B fázis -

Használat:

Válasszon olyan, bipoláris léptetőmotorokhoz kompatibilis drivert, amely csatornánként legalább 1.68A-t képes biztosítani. Ajánlott driverek: TMC2209, A4988, DRV8825, TB6600.

Azonosítsa a tekercspárokat: A tekercs (fekete és zöld), B tekercs (piros és kék), majd csatlakoztassa őket a driver megfelelő kimeneteire (A1/A2 és B1/B2).

Táplálja a drivert 12V és 36V közötti egyenfeszültségű forrásról (ellenőrizze a kiválasztott driver specifikus határértékeit).

Állítsa be a driver áramkorlátját (Vref) a motor névleges értékére: 1.68A fázisonként. Ennek túllépése a motor vagy a driver túlmelegedéséhez és károsodásához vezethet.

Csatlakoztassa a driver STEP és DIR lábait a mikrovezérlőhöz (Arduino, ESP32, STM32 vagy más vezérlőrendszer). A STEP lábra adott impulzus egy lépést eredményez, a DIR logikai szintje pedig a forgásirányt határozza meg.

Ne csatlakoztassa és ne válassza le a motor vezetékeit, amikor a driver feszültség alatt van. Ez visszaindukált feszültségeket okozhat, amelyek tönkreteszik a driver teljesítményfokozatát.

Vegye figyelembe, hogy a 26.85:1 áttétel arányosan csökkenti a tengely maximális fordulatszámát: ha a motor 600 RPM-mel működik, a kimenő tengely körülbelül 22 RPM-mel fog forogni.
