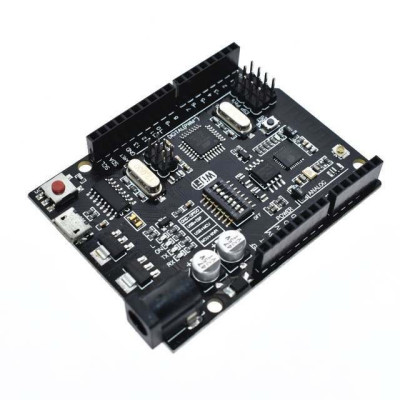

Uno R3 fejlesztőkártya Wifi ESP8266-tal, Arduino kompatibilis

Az Arduino-kompatibilis fejlesztőkártya az ATmega328p-t az ESP8266 Wifi modullal ötvözi IoT és automatizálási projektekhez, stabil USB-kapcsolatot kínál CH340-en keresztül a gyors programozáshoz, kapcsolókat tartalmaz a mikrokontroller és a Wifi közötti üzemmód egyszerű kiválasztásához, megtartja a szabványos Uno R3 lábkiosztást 14 digitális és 6 analóg lábbal, 3,3 V és 5 V kimeneteket biztosít.

49,45 lei Adóval együtt

40,87 lei Áfa nélkül

There are no reviews yet.

1-2 zile

Shipping by csütörtök 27 augusztus

This product has a warranty of 2 years.

NEMZETKÖZI SZÁLLÍTÁS
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.

GYORS KISZÁLLÍTÁS 24 ÓRÁN BELÜL
24 órán belül szállítunk raktárunkból

HŰSÉGPONTOK
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.

Arduino kompatibil fejlesztőpanel, UNO R3 Wifi ESP8266-tal és CH340 driverrel. Ez a fejlesztőpanel integrálja az ATmega328p mikrokontrollert az ESP8266-tal, amely 32Mb flash memóriát biztosít.

A panel lehetővé teszi különböző komponensek vezérlését a CH340 driver segítségével az üzemmód kiválasztásával a panelen található kapcsolókkal (lásd az alábbi táblázatot).

Műszaki adatok:

Tápfeszültség: 6 - 9VDC

Mikrokontroller: ATmega328p

Wifi: ESP8266

USB driver: CH340G

Digitális I/O lábak: 14

Analóg I/O lábak: 6

Lábkiosztás: az UNO R3-nál használt

Kimeneti feszültség: 3.3V és 5V AMS1117-en keresztül

Maximális áram I/O lábanként: 40mA (ajánlott 20mA)

Órajel frekvencia: 16MHz

UNO flash memória: 32KB (0.5 bootloader által használt)

SRAM: 2KB

EEPROM: 1KB

Kapcsoló állapot és üzemmód kiválasztás:

	1	2	3	4	5	6	7	8
CH340 csatlakoztatva ESP8266-hoz (sketch feltöltés)	KI	KI	KI	KI	BE	BE	BE	NoUSE
CH340 csatlakoztatva ESP8266-hoz (kapcsolódás)	KI	KI	KI	KI	BE	BE	KI	NoUSE
CH340 csatlakoztatva ATmega328-hoz (sketch feltöltés)	KI	KI	BE	BE	KI	KI	KI	NoUSE
Mega328+ESP8266	BE	BE	KI	KI	KI	KI	KI	NoUSE
Összes modul önállóan működik	KI	KI	KI	KI	KI	KI	KI	NoUSE

Lábkiosztás:

Használati útmutató:

A kód feltöltéséhez az Atmega328p-be kövesse az alábbi lépéseket:

1. Állítsa az összes kapcsolót KI állásba.

2. Csak a 3-as és 4-es kapcsolót állítsa BE állásba.

3. Válassza ki az UNO R3 panelt és a hozzá tartozó COM portot.

4. Kattintson az UPLOAD gombra, és fontos, hogy pontosan a feltöltés megkezdésekor gyorsan nyomja meg a piros RESET gombot, különben hibaüzenetet kaphat.
