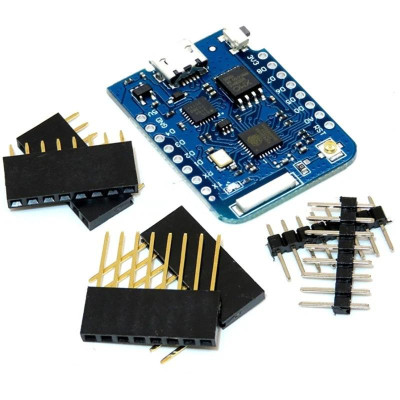

WEMOS D1 Mini Pro ESP8266, WiFi, 16 MB, antennacsatlakozó
Kompakt WiFi fejlesztőpanel IoT projektekhez és automatizáláshoz, ESP8266 alapokon, 16 MB flash memóriával összetett firmware-hez és OTA frissítéshez, kerámia antennával és U.FL csatlakozóval külső antenna és jobb lefedettség érdekében, 11 I/O pinnel plusz analóg bemenettel, CP2104 USB-soros interfésszel, valamint Arduino IDE, MicroPython, NodeMCU és ESPHome kompatibilitással.
Shipping by csütörtök 22 október
A termék megvásárlásával jár 2,00 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A WEMOS D1 Mini Pro egy kompakt WiFi fejlesztőpanel, amely az ESP-8266EX chipre épül, és ideális IoT-projektekhez, automatizálásokhoz és vezeték nélküli alkalmazásokhoz, ahol a hely korlátozott. Ez a változat 16 MB flash memóriát kínál, ami elegendő összetett firmware-hez, helyben tárolt weboldalakhoz és OTA frissítésekhez, valamint egy beépített kerámia antennát és egy U.FL (IPEX) csatlakozót külső antenna számára, ami hasznos, ha nagyobb WiFi lefedettségre van szükség.
A panel fő jellemzői az 80 / 160 MHz-es processzor, a 2.4GHz 802.11 b/g/n WiFi-kapcsolat, a 11 digitális I/O pin megszakítás-, PWM-, I2C- és one-wire-támogatással (a D0 pin kivételével), egy 3.2V maximális feszültségű analóg bemenet, a CP2104 USB-soros átalakító és a reset gomb. Minden IO pin 3.3V-on működik, és nem 5V-tűrő. Az I2C kommunikáció a D1 (SCL, GPIO5) és D2 (SDA, GPIO4) pineken érhető el, az SPI interfész pedig a D5-D8 pineken (SCK, MISO, MOSI, SS). A D4 pin a panel beépített LED-jéhez kapcsolódik.
A panel kompatibilis az Arduino IDE-vel, a MicroPythonnal, a NodeMCU-val (Lua) és az ESPHome-mal, a D1 mini formátum pedig lehetővé teszi az ebből a családból származó shield-ek közvetlen felszerelését (szenzorok, relék, kijelzők, tápegység-modulok). A tápellátás Micro-USB porton vagy az 5V pinen keresztül történik.
Specifikációk:
Specifikációk:
Chip: ESP-8266EX
USB-soros átalakító: CP2104
Flash memória: 16 MB (128 Mbit)
Processzor frekvencia: 80 / 160 MHz
WiFi: 2.4GHz, 802.11 b/g/n
Tápfeszültség: 5V (Micro-USB vagy 5V pin)
Üzemi feszültség: 3.3V (IO pinek 3.3V-on)
Digitális pinek: 11 (interrupt, PWM, I2C, one-wire, kivéve D0)
Analóg bemenet: 1 (max. 3.2V)
Antenna: beépített kerámia + U.FL/IPEX csatlakozó külső antenna számára
Port: Micro-USB
Kompatibilitás: Arduino IDE, MicroPython, NodeMCU, ESPHome, D1 mini shield-ek
Méretek: 34.2 x 25.6 mm
Tömeg: 2.5 g
Kiosztás:
| Pin | Funkció | ESP-8285 pin |
|---|---|---|
| TX | TXD | TXD |
| RX | RXD | RXD |
| A0 | Analóg bemenet, max. 3.2 V | A0 |
| D0 | I/O | GPIO16 |
| D1 | I/O, SCL | GPIO5 |
| D2 | I/O, SDA | GPIO4 |
| D3 | I/O, 10 kΩ felhúzó ellenállás | GPIO0 |
| D4 | I/O, 10 kΩ felhúzó ellenállás, beépített LED (BUILTIN_LED) | GPIO2 |
| D5 | I/O, SCK | GPIO14 |
| D6 | I/O, MISO | GPIO12 |
| D7 | I/O, MOSI | GPIO13 |
| D8 | I/O, 10 kΩ lehúzó ellenállás, SS (Slave Select) | GPIO15 |
| G | Föld (GND) | GND |
| 5V | 5 V tápellátás | – |
| 3V3 | 3.3 V tápellátás | 3.3 V |
| RST | Reset | RST |
Használat:
Telepítse a Silicon Labs CP210x illesztőprogramot, ha az operációs rendszer nem ismeri fel automatikusan a panelt.
Csatlakoztassa a panelt a számítógéphez egy adatátvitelre is alkalmas Micro-USB kábellel (nem csak töltőkábellel).
Az Arduino IDE-ben a Preferences részhez adja hozzá a https://arduino.esp8266.com/stable/package_esp8266com_index.json címet, majd telepítse az esp8266 csomagot a Boards Managerből.
Válassza ki a "LOLIN(WEMOS) D1 mini Pro" panelt, a megfelelő COM portot és a 16MB flash méretet.
Töltse fel a kívánt programot, majd nyissa meg a Serial Monitort 115200 baud sebességgel az ellenőrzéshez.
Ne alkalmazzon 3.3V-nál nagyobb feszültséget az IO pineken, és 3.2V-nál nagyobbat az A0 pinen.
Indításkor kerülje a D3 és D4 pinek GND-re, illetve a D8 pin 3.3V-ra húzását, mivel ezek határozzák meg a boot módot.
Külső antenna használatakor ellenőrizze a panelen a 0 ohmos ellenállás helyzetét, amely a kerámia antennát vagy az U.FL csatlakozót választja ki, csatlakoztassa az antennát, és szükség esetén helyezze át az ellenállást.
Méretrajz:
- Flash memória
- 16 MB
- Vezeték nélküli kapcsolat
- WiFi
- Fő chip
- ESP8266
- Külső antenna csatlakozó
- Da
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
// WEMOS D1 mini Pro - WiFi scan test
// Built-in LED is on D4 (GPIO2), active LOW
#include <ESP8266WiFi.h>
void setup() {
Serial.begin(115200);
pinMode(LED_BUILTIN, OUTPUT);
digitalWrite(LED_BUILTIN, HIGH); // LED off
WiFi.mode(WIFI_STA);
WiFi.disconnect();
delay(100);
Serial.println();
Serial.println("WEMOS D1 mini Pro - WiFi scan test");
}
void loop() {
digitalWrite(LED_BUILTIN, LOW); // LED on while scanning
Serial.println("Scanning...");
int n = WiFi.scanNetworks();
digitalWrite(LED_BUILTIN, HIGH);
if (n == 0) {
Serial.println("No networks found");
} else {
Serial.printf("%d networks found:\n", n);
for (int i = 0; i < n; i++) {
Serial.printf("%2d: %-32s RSSI: %4d dBm %s\n",
i + 1,
WiFi.SSID(i).c_str(),
WiFi.RSSI(i),
WiFi.encryptionType(i) == ENC_TYPE_NONE ? "open" : "secured");
}
}
WiFi.scanDelete();
Serial.println();
delay(5000);
}
