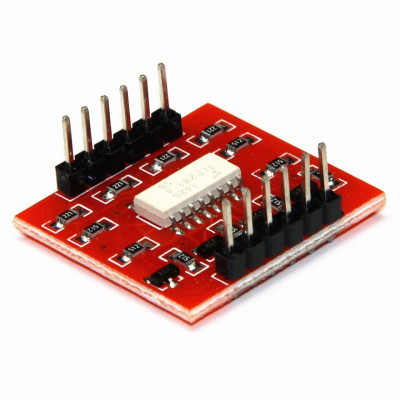

TLP281 optocsatoló modul, 4 csatornás

4 csatornás modul optikai jelszigeteléshez, ideális Arduino és más kártyákhoz, lehetővé teszi a terhelések biztonságos vezérlését magasabb feszültségeken anélkül, hogy a mikrovezérlőt tüskéknek és interferenciának tenné ki. 3-5 V-os bemenetekkel működik, külön kapcsolja a megtáplált kimeneteket 24 VDC-ig, Toshiba TLP281 optocsatolót használ, galvanikusan leválasztja a bemenetet a kimenetről a motorokkal, relékkel vagy szervomotorokkal végzett projektek védelme és stabilitása érdekében.

746,22 Ft Adóval együtt

616,71 Ft Áfa nélkül

(5/5) kívül 1 összes értékelés
Olvasd el a véleményeket

1-2 zile

Shipping by csütörtök 27 augusztus

This product has a warranty of 2 years.

NEMZETKÖZI SZÁLLÍTÁS
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.

GYORS KISZÁLLÍTÁS 24 ÓRÁN BELÜL
24 órán belül szállítunk raktárunkból

HŰSÉGPONTOK
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.

Optocsatoló, optoizolátor modul, kompatibilis az Arduino-val és más fejlesztőkártyákkal, amely fény segítségével viszi át az elektromos jelet két elszigetelt áramkör között. Megakadályozza, hogy a nagyfeszültség befolyásolja a jelet fogadó rendszert. Egy LED-ből és egy fototranzisztorból áll ugyanabban a kapszulában. Az elektromos jelet fénnyé alakítja, majd a fototranzisztor fogadja, ami viszont elektromos energiát termel.

Ez lehetővé teszi, hogy egy mikrovezérlő, amely 5 V logikai feszültséggel vezérli például a magasabb feszültséget használó és elektromágneses interferenciát generáló motorokat vagy szervomotorokat, elektromágnesesen el legyen szigetelve a fogyasztóktól.

A BEMENETEN (INPUT) fogadott jel a KIMENETEN (OUTPUT) jelenik meg, de magasabb feszültséggel.

Specifikációk:

BEMENETI feszültség: 3V / 5V

Maximális abszorpciós áram: 500mAh

Maximális HVCC feszültség (teljesítmény): 24VDC

Integráltan használt: Toshiba TLP281

Bemeneti csatornák: 4

Kimeneti csatornák: 4

Kimeneti áram: egyenlő HVCC/5.1K-val

Súly: 5g

Méretek mm: 25 x 24 mm

Használat:

Az IN1 , IN2, IN3, IN4 és GND lábak az Arduino GND-hez csatlakoztathatók az Arduino IO portjaihoz. Minden láb a kapcsolódó kimeneteket vezérli ( IN1 vezérli az OUT1-et és a samd-t).

Az OUTPUT lábakon vezérelt eszköz pozitív pólusa a HVCC lábra, a HGND pedig a vezérelt eszköz negatív pólusára csatlakozik.

Amikor az IN1 szintje magas (HIGH), az OUT1 kimenet feszültsége megegyezik a HVCC -re kapcsolt feszültséggel. Amikor az IN1 szintje alacsony (LOW), az OUT1 feszültsége megegyezik a HGND feszültségével.
