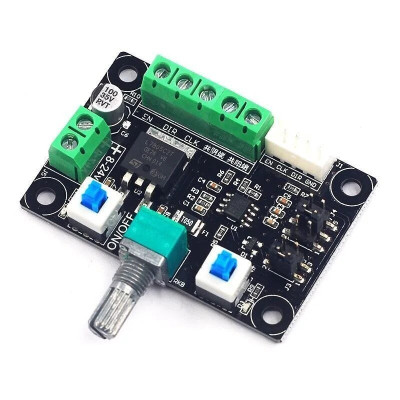

Léptetőmotor meghajtó modul, 8-24V, irány és sebesség, impulzus és PWM
Jelvezérlő léptetőmotor-meghajtóhoz, ideális az egyszerű sebesség- és iránybeállításhoz egyenáramú rendszerekben. 8-24 V feszültséggel működik, impulzus- vagy PWM jelet generál, három frekvenciatartomány kiválasztását teszi lehetővé jumperek segítségével, tartalmaz potenciométert a sebességhez és reteszelő gombokat az indításhoz, leállításhoz és irányhoz.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Léptetőmotor-vezérlő modul, amely impulzusok generálásának lehetőségét kínálja, vezérlőjeleket szolgáltatva a léptetőmotor-meghajtó számára. Ez az egyszerű vezérlő egy léptetőmotorral és egy egyenáramú tápegységgel együtt egy egyszerű vezérlőplatformot alkot. A modul három frekvenciajellel rendelkezik: magas, közepes és alacsony, amelyek jumperrel választhatók ki.
A panelen található egy potenciométer a motor fordulatszámának beállításához, valamint két rögzítőgomb, amelyek lehetővé teszik a forgásirány kiválasztását és a motor indítását/leállítását.
Az első, 3 jumperből álló készlet a frekvenciát vezérli, a 2 jumperből álló készlet pedig az impulzusjel és a PWM jel között vált.
A modul nem vezérli közvetlenül a motort. A motor vezérléséhez motorvezérlő modul hozzáadása szükséges . Ez a modul csak a motor irányának és sebességének beállításához használt meghajtónak adja a jelet.
Specifikációk:
Tápfeszültség: 8 - 24 VDC
Generált jelek: Impulzus és PWM
Frekvenciaválasztás: Magas (5,4 kHz-160 kHz), Közepes (540 kHz-16,6 kHz), Alacsony (80 kHz-2,4 kHz)
Frekvenciamérés: PUL portok és közös katód
Interfész: PUL (impulzus), EN (engedélyezés), DIR (irány)
Bejelentkezési módok:
Közös anódcsatlakozás (B)
Az EN+, PUL+ és DIR+ együttesen csatlakoznak a com+-hoz.
EN - az EN-hez csatlakozik.
PUL - CLK-hoz csatlakozik.
DIR - csatlakozik a DIR-hez.
Közös katódcsatlakozás (B)
Az EN-, PUL- és DIR- csatlakozók együtt csatlakoznak a com--hoz.
Az EN+ az EN-hez csatlakozik.
A PUL+ a CLK-hoz csatlakozik.
A DIR+ a DIR-hez csatlakozik.
Ezek a csatlakozási módok fontosak a vezérlő helyes és biztonságos működésének biztosításához különböző típusú léptetőmotorokkal és meghajtókkal.
Vezérlőfelület:
