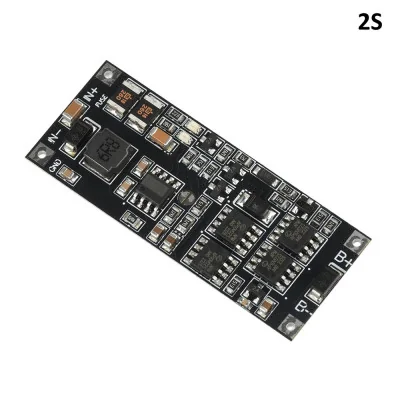

Kétirányú UPS modul, 2S lítiummal kompatibilis, 9–10 V
Kompatkt UPS-megoldás folyamatos tápellátáshoz DC berendezésekhez, 2S Li-Ion akkumulátorokat használ, és az áramforrás kiesésekor automatikusan akkumulátorra vált. Kétirányú töltés és kisütés ugyanazon a porton keresztül, akár 4A folyamatos és 6A csúcsáram, beépített túltöltés- és túlmerülésvédelem, töltés- és terhelési szintet jelző LED-ek, ideális beágyazott projektekhez és könnyű ipari rendszerekhez.
Shipping by csütörtök 22 október
A termék megvásárlásával jár 2,21 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A kompakt UPS modul hatékony megoldást jelent az elektromos berendezések folyamatos tápellátásának fenntartására hálózati feszültségkimaradás esetén. A 2S változat két sorba kapcsolt Li-Ion cellából álló akkumulátorokhoz készült (7,4 - 8,4V), 2 és 15Ah közötti támogatott kapacitással, kompatibilis 18650, 21700, 26650, 32650 típusú vagy polimer akkumulátorokkal. A modul ugyanazon porton keresztüli kétirányú töltés-kisütés elvén működik, kiküszöbölve az összetett bekötések szükségességét.
A beépített töltőchip a 2S akkumulátort 8,2 - 8,4V-ig tölti, alapértelmezett töltőárama 1,2 - 1.4A. Két LED jelző valós idejű felügyeletet biztosít: a kisütésjelző LED halványan világít 50 - 100mA feletti terhelésnél, 0,5 - 1A felett fényesebbé válik, és 2A felett éri el maximális fényerejét; a töltésjelző LED világít, amikor a töltés folyamatban van (IN > BAT 0,5V-tal), kialszik, amikor a töltés befejeződött, és hibajelenség esetén villog. A többféle védelem túltöltés, túlmerítés, túlterhelés és rövidzár ellen az integrált biztosítékon keresztül valósul meg. A bemenet nem támogatja a fordított polaritást.
Amikor külső tápegység csatlakozik, a modul egyszerre táplálja a csatlakoztatott eszközöket és tölti az akkumulátort. A bemeneti feszültség megszakadásakor automatikusan akkumulátorra vált. A kimeneti feszültség izobár, akkumulátoros üzemmódban megegyezik az akkumulátor feszültségével, nincs boost vagy stabilizálás, és az akkumulátor merülésével fokozatosan csökken. Az akkumulátoros üzemmódban a kimeneti ág vesztesége körülbelül 80 milliohm, ami 2A-nél nagyjából 0,1V feszültségesést jelent. A névleges kimeneti teljesítmény 50W (4A folyamatos, 6A csúcs, ajánlott terhelés 4A alatt). A modul kompatibilis olyan eszközökkel, amelyek a használt akkumulátor tartományán belüli változó DC feszültséget fogadnak, beleértve a Raspberry Pi, ESP32, Arduino alapú projekteket vagy más beágyazott platformokat, amelyek stabil tápellátást és feszültségesés elleni védelmet igényelnek.
Több modul párhuzamosan is összeköthető a rendelkezésre álló teljesítmény növelése vagy redundancia céljából. Két párhuzamos kapcsolási módszer létezik:
- Az első módszer (általános) a panelek fizikai egymásra helyezését jelenti réz tüskék segítségével, majd a táp és az akkumulátor csatlakoztatását. Ezt a módszert elsősorban a teljesítmény összerakására használják, a stacking hatásfoka körülbelül 80%. Például két így összekapcsolt 2S modul 4A x 2 x 0,8 = 6,4A névleges áramot biztosít, ami körülbelül 57W-nak felel meg. Az ajánlott maximális szám 3 modul párhuzamosan, általános használatra kettő is elegendő.
- A második módszer a modulok párhuzamos csatlakoztatása a tápbuszra, amely a működési idő növelésére és redundanciára alkalmas. Ha egy modul vagy akkumulátor meghibásodik, a többi tovább táplálja a berendezést.
A mindössze 6,20g-os alacsony tömeg és az 50 x 20 mm-es kompakt méret megkönnyíti a házakba vagy panelekbe való beépítést.
Megjegyzés: ha a táplált berendezés nem támogatja a változó feszültséget, javasolt egy DC-DC modul hozzáadása a kimeneti kapcsok után. Például egy 2S/3S-5V/3A buck modul 5V-os tápláláshoz, vagy egy 2S/3S-12V/2A boost modul 12V-os tápláláshoz. Motorok vagy elektromágneses terhelések csatlakoztatásakor javasolt néhány száz mikrofarados kondenzátor párhuzamos bekötése az IN kapcsokra az elektromos szikrák által keltett zavarok csökkentésére.
Műszaki adatok:
Változat: 2S (7,4 - 8,4V)
Ajánlott bemeneti feszültség: DC 9 - 10V (elfogadott: 9 - 15V)
Maximális bemeneti áram: 6A
Kimeneti feszültség: megegyezik az akkumulátor feszültségével (izobár, szabályozás nélkül)
2S akkumulátor feszültség: 7,4 - 8,4V (töltés 8,2 - 8,4V-ig)
Támogatott akkumulátorkapacitás: 2 - 15Ah
Kompatibilis akkumulátortípusok: Li-Ion, LiPo, 18650, 21700, 26650, 32650
Kimeneti áram: 4A folyamatos, 6A csúcs (ajánlott 4A alatt)
Maximális teljesítmény: 50W
Alapértelmezett töltőáram: 1,2 - 1,4A
Védelem: túltöltés, túlmerítés, túlterhelés
Fordított polaritás elleni védelem a bemeneten: nem elérhető
Kisütési út vesztesége: ~80 milliohm (kb. -0,1V 2A-nél)
Üresjárási fogyasztás: 0,3 - 0.5mA
Kisütésjelző LED: halványan világít >50mA, fényes >0,5A, maximális >2A
Töltésjelző LED: világít = töltés folyamatban, kialszik = teljesen feltöltve, villog = rendellenesség
Párhuzamos kapcsolás: igen, max. 3 modul (ajánlott 2), hatásfok ~80%
UPS átkapcsolás: automatikus
Méretek: 50 x 20 mm
Tömeg: 6,20g
Használat:
Válasszon egy 2S Li-Ion akkumulátort (7,4 - 8,4V) 2 és 15Ah közötti kapacitással, 18650, 21700, 26650 vagy polimer típusút. Javasolt BMS és balanszáló lap használata.
Csatlakoztassa az akkumulátort a B+ és B- kapcsokra, szigorúan betartva a polaritást.
Csatlakoztassa a külső tápegységet (ajánlott 9 - 10V DC, minimum 6A) az IN+ és IN- kapcsokra. Figyelem: ne cserélje fel a polaritást.
Csatlakoztassa a táplált eszközt az IN+ és IN- kapcsokra, a tápegységgel párhuzamosan.
Ellenőrizze az összes csatlakozást a feszültség ráadása előtt. Használjon rövid, megfelelő keresztmetszetű kábeleket.
Kövesse a töltésjelző LED-et: világít = az akkumulátor töltődik, kialszik = teljesen feltöltve, villog = rendellenesség.
Kövesse a kisütésjelző LED-et a terhelőáram valós idejű becsléséhez.
Külső táp kiesése esetén a modul automatikusan akkumulátorra vált. A kimeneti feszültség fokozatosan csökken az akkumulátor merülésével.
A bemeneti feszültség visszatérésekor a modul automatikusan újraindítja az akkumulátor töltését.
Párhuzamos kapcsolás esetén (1. módszer — stacking): helyezze a modulokat fizikailag egymásra réz tüskék segítségével, majd csatlakoztassa a tápot és az akkumulátort. Ne lépje túl a 3 modult párhuzamosan.
Párhuzamos kapcsolás esetén (2. módszer — redundancia): csatlakoztassa a modulokat külön-külön ugyanarra a tápbuszra, mindegyiket saját akkumulátorral. A modulok a hálózat bármely pontjára elhelyezhetők.
Ha a berendezés nem támogatja a változó feszültséget, adjon hozzá egy DC-DC modult a kimeneti kapcsok után a feszültség stabilizálására.
Használati példa:
Méretrajz:
- Technológia
- Lítium-ion
- Cellák száma
- 2S
- Bemeneti feszültség
- 9-10 V
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
A kétirányú UPS modul 2S egy szünetmentes tápegység olyan projektekhez, amelyeket két cellás, sorba kötött Li-Ion akkumulátor (7.4 - 8.4V) táplál. Szerepe, hogy átvegye az energiát egy külső 9 - 10V-os forrásból, táplálja a csatlakoztatott eszközt, és eközben töltve tartsa az akkumulátort, így a hálózati vagy a tápforrás feszültségének kiesésekor a táplálás automatikusan, megszakítás nélkül átvált az akkumulátorra.
Hasznos olyan projektekben, amelyek nem engedhetik meg maguknak az áramkimaradás okozta resetelést: routerek, megfigyelő kamerák, riasztórendszerek, időjárás állomások, Raspberry Pi vagy ESP32 alapú automatizálási konzolok, ahol néhány másodperc folyamatos táplálás számít, amíg beindul egy tartalék forrás vagy visszatér a hálózati áram.
Hogyan működik:
A modul ugyanazt a portot használja töltésre és kisütésre, nincs szükség két külön csatlakozóra. Amikor az IN+ és IN- lábakon külső feszültség van jelen, a beépített töltőchip 8.2 - 8.4V-ra tölti fel a 2S akkumulátort, alapértelmezett 1.2 - 1.4A árammal, miközben ugyanaz a belépési pont táplálja a párhuzamosan csatlakoztatott terhelést is. Ha a külső feszültség eltűnik, az áramkör automatikusan átkapcsolja az útvonalat úgy, hogy az akkumulátor vegye át a terhelés táplálását, kézi beavatkozás nélkül.
A topológia izobárikus, vagyis a modul nem emeli és nem stabilizálja a kimeneti feszültséget akkumulátoros üzemmódban, hanem hagyja, hogy az megegyezzen az akkumulátor valós feszültségével. Gyakorlatilag, ha az akkumulátor adott pillanatban 7.8V-ot mutat, a kimenet is 7.8V lesz, és ez az érték fokozatosan csökken, ahogy az akkumulátor lemerül. A kisütési útvonalon körülbelül 80 milliohm belső ellenállás van jelen, így 2A áram esetén a további feszültségesés az I x R képlettel számítható, vagyis 2A x 0.08 ohm, körülbelül 0.1 - 0.16V.
A két LED valós időben mutatja az állapotot. A kisütést jelző LED halványan világít 50 - 100mA felett, láthatóan fényesebb lesz 0.5 - 1A felett, és eléri a maximumot 2A felett, így vizuális becslést ad a terhelés által felvett áramról. A töltést jelző LED addig világít, amíg a bemeneti feszültség legalább 0.5V-tal meghaladja az akkumulátor feszültségét, vagyis a töltés aktív, kialszik, amikor az akkumulátor eléri a 8.2 - 8.4V-os küszöböt, és villog, ha töltési rendellenesség lép fel.
Amikor több modult kötünk párhuzamosan a réz lábakon keresztül (stacking), a valós hatékonyság az elméleti összeg körülbelül 80 százaléka, az alkatrészek közötti tűrések miatt. Például két ilyen módon összekötött modul névleges árama 4A x 2 x 0.8, vagyis körülbelül 6.4A, ami nagyjából 57W-nak felel meg, nem pedig egyetlen modul pontos duplájának.
Mire van szükséged:
- 1 x Kétirányú UPS modul, Lítium 2S kompatibilis, 9-10V
- 1 x Akkumulátortartó 18650, 2S
- 1 x kiegyenlítő (balancer) lap 2S akkumulátorcsomaghoz
- 1 x Tápegység 9V, Arduino-hoz, 5.5x2.1
- 1 x tápkábel szett csatlakozókkal
- 1 x Digitális multiméter Q1, True-RMS, NVC, hőmérséklet szenzor, automata
- 1 x 120 db elektrolit kondenzátor szett, 0.22-470uF
- 1 x Feszültségemelő modul, ZVS, DC-DC, 45-390V, szabályozható
Csatlakoztatás:
A modul nem programozható és nem cserél adatot fejlesztői panellel, önállóan működik tápforrásként, viszont a táplált eszköz lehet bármilyen Arduino, ESP32, Raspberry Pi vagy más olyan platform alapú projekt, amely elfogadja a 2S akkumulátor változó feszültségét.
Csatlakoztassa a 2S Li-Ion akkumulátort, lehetőleg saját BMS-sel és kiegyenlítő lappal, a modul B+ és B- kivezetéseihez, szigorúan betartva a lapon jelölt polaritást.
Csatlakoztassa a legalább 6A leadására képes, 9 - 10V-os külső tápforrást az IN+ és IN- kivezetésekhez, anélkül hogy felcserélné a vezetékeket, a bemenet nincs ellátva fordított polaritás elleni védelemmel.
Csatlakoztassa a táplálni kívánt eszközt szintén az IN+ és IN- kivezetésekhez, párhuzamosan a külső tápforrással, ez a közös töltési és kimeneti port.
Ha a táplált eszköz csak rögzített feszültségen működik, például 5V vagy 12V, illesszen a modul kimenete és az eszköz közé egy DC-DC buck vagy boost konvertert, mivel ennek az UPS-nek a kimenete az akkumulátor szintjével együtt változik, és nincs stabilizálva.
Ha motorokat vagy más tekercses terheléseket kíván táplálni, szereljen néhány száz mikrofarádos kondenzátort párhuzamosan az IN kivezetésekre, hogy csökkentse a terhelés kapcsolásakor keletkező feszültségcsúcsokat.
Gyakori problémák:
Egyik LED sem gyullad ki a külső tápforrás csatlakoztatásakor, a valószínű ok egy teljesen lemerült, a védelmi küszöb alatti akkumulátor, vagy a B+ és B- hibás bekötése, ellenőrizze egy multiméterrel a polaritást és az akkumulátor feszültségét, mielőtt megismétli a tesztet.
A töltést jelző LED az elvártnál sokkal tovább marad égve, ez általában azt jelenti, hogy az akkumulátor kapacitása nagy a 1.2 - 1.4A töltőáramhoz képest, egy 10 - 15Ah-s akkumulátor teljes feltöltése akár néhány órát is igénybe vehet, ez normális jelenség.
A töltést jelző LED villog ahelyett, hogy folyamatosan égne vagy kialudna, ez rendellenességet jelez, általában egy kiegyensúlyozatlan cellát a 2S csomagban vagy túl magas hőmérsékletet, hagyja lehűlni a modult, és ellenőrizze a cellák kiegyenlítését.
A kimeneti feszültség hirtelen leesik terhelés alatt, még akkor is, ha az akkumulátor feltöltöttnek tűnik, az ok általában egy elöregedett, nagy belső ellenállású akkumulátor, vagy egy 4A-t tartósan meghaladó áramigény, csökkentse a terhelést, vagy használjon nagyobb kapacitású és kisütőáramú akkumulátort.
Több modul párhuzamos csatlakoztatásakor az egyik sokkal jobban felmelegszik, mint a többi, ez általában azt jelenti, hogy a modulok közötti összekötő vezetékek hossza és keresztmetszete nem egyezik, ami egyenlőtlen áramelosztáshoz vezet, használjon azonos és minél rövidebb vezetékeket.
A beépített biztosíték kiégett, és a modul nem indul el, az ok szinte mindig rövidzárlat vagy a 6A-t hosszabb ideig meghaladó csúcsáram, ellenőrizze a vezetékezést és a terhelést, mielőtt bármilyen más beavatkozást végezne.
Korlátok és tanácsok:
Ennek a modulnak a kimenete nincs stabilizálva, és nincs boost vagy buck funkciója, hűen követi a 2S akkumulátor feszültségét, körülbelül 6V (teljes kisütés) és 8.4V (maximális töltés) között, ezért a fix feszültséget igénylő eszközöket egy kiegészítő DC-DC konverteren keresztül kell táplálni.
Az ajánlott folyamatos áram 4A alatt van, rövid ideig tartó csúcsok esetén 6A-ig elfogadott, a bemenet pedig nincs ellátva fordított polaritás elleni védelemmel, így az IN+ és IN- hibás bekötése károsíthatja a modult vagy a tápforrást.
Nagyobb teljesítményt vagy redundanciát igénylő projektekhez a modulok fizikai stacking segítségével párhuzamba köthetők, maximum 3 modul ajánlott, vagy ugyanarra a tápsínre köthetők hibatűrés céljából, mindegyik saját akkumulátorral.
