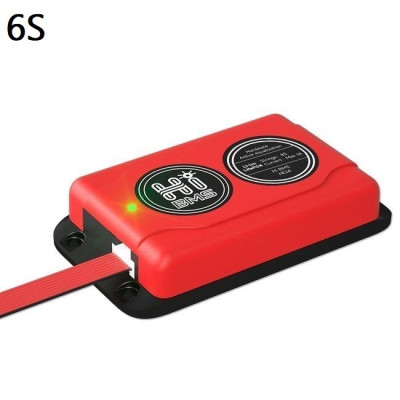

Aktív egyensúlyozó modul Lítium, 6S, 1A, HiBMS
Hatékonyan kiegyenlíti a 6S Li-ion vagy LiFePo4 akkumulátorcsomagokat aktív kiegyenlítéssel, jelentős hőelvezetés nélkül viszi át az energiát a szomszédos cellák között, akár 1 A kiegyenlítő áramot biztosít a feszültségkülönbségtől függően, csak 3,3 V felett aktiválja a kiegyenlítést a fokozott biztonság érdekében, védőtokot, csatlakozódugóval ellátott kábelt és zöld állapotjelző LED-et tartalmaz.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Hi BMS aktív kiegyensúlyozó modul lítium cellák 6S (6 sorba kapcsolt) konfigurációjához. Kompatibilis mind lítium-ion, mind LiFePo4 akkumulátorokkal.
Az egyensúly aktív, ami azt jelenti, hogy az áramátadás a szomszédos cellák között történik, és nem az akkumulátorok hőtermeléssel történő kisütésével. Ez akár 1 A kiegyenlítő áramot is biztosít jelentős hőtermelés nélkül. Az áram automatikusan áthalad a magasabb feszültségű celláról az alacsonyabb feszültségű cellára, amíg el nem éri az egyensúlyi pontot (egyenlő feszültség).
A maximális áram csak akkor érhető el, ha elegendő feszültségkülönbség van a cellák között. Minél kisebb a feszültségkülönbség, annál kisebb az áram.
A modul extra biztonságot nyújt túltöltés és túlzott kisütés esetén azáltal, hogy két feszültségfeltétel szükséges a cellák kiegyensúlyozásához. Ebben az esetben a biztonsági feszültség 3,3 V, az a küszöbérték, amely alatt a modul nem képes kiegyenlíteni a cellák közötti feszültséget. Ez azért fontos, mert kiküszöböli annak kockázatát, hogy egy hibás cellát próbáljunk tölteni, amelynek feszültsége a 3,3 V-os küszöbérték alatt van.
A modul egy műanyag tokba van integrálva a további védelem érdekében, és egy 24 AWG kábellel, 4 tűs csatlakozóval érkezik.
A modulba integrált LED jelzi a cellák közötti kiegyenlítési folyamatot (zöld).
Figyelem , ez egy aktív kiegyensúlyozó modul, NEM épületfelügyeleti rendszer (BMS)! A modul csak a cellák közötti egyensúlyt biztosítja. Egy megfelelő BMS rendszer védi a cellákat, a két modult, a BMS-t és a kiegyensúlyozó modult, amelyek együtt működnek ugyanazon az akkumulátoron.
NE CSATLAKOZTASD A MODULT, AMÍG A VEZETÉKEK NINCSENEK CSATLAKOZTATVA! Ellenőrizd a csatlakozó utáni csatlakozó feszültségét. A szomszédos csatlakozók közötti feszültség NEM HALADHATJA MEG A 4,2 VDC-T, különben a modul megégethető. A vezetékek forrasztása és a feszültségek mérése után csatlakoztathatod a vezetékekkel ellátott csatlakozót a modulhoz.
Specifikációk:
Konfiguráció: 6S
Kompatibilis cellák: Li-Ion, LiFePo4
Maximális cellafeszültség: 4,2 VDC
Egyenleg típusa: Aktív
Modell: Szia BMS
Kiegyenlítő áram: maximum 1A, a cellák közötti feszültségkülönbségtől függően
Kiegyensúlyozási mód: Szomszédos cellák között
Üzemi fogyasztás: 250uA
Inaktív fogyasztás (Alvó üzemmód): 88uA
Egyensúly aktiválási feltétele: Feszültség >3.3VDC
Egyensúlyleállítási feltétel: Feszültség <3,3 VDC
LED állapota: Igen,
Méretek mm: 87 x 49,5 x 18 mm
Használat:
A MODUL CSATLAKOZTATÁSA A VEZETÉKEK RAGASZTÁSÁNAK BEFEJEZÉSE UTÁN NE BEFEJEZZE! Ellenőrizd a csatlakozó utáni csatlakozó feszültségét. A szomszédos csatlakozók közötti feszültség NEM LÉPHET HALADJA MEG A 4,2 VDC-T, különben megégeted a modult. A vezetékek forrasztása és a feszültségek mérése után csatlakoztathatod a vezetékekkel ellátott csatlakozót a modulhoz.
A fekete vezetéket először a csomag általános negatív pólusához (0V) kell csatlakoztatni, majd a szomszédos vezetékeket sorban a következő küszöbfeszültséghez.
