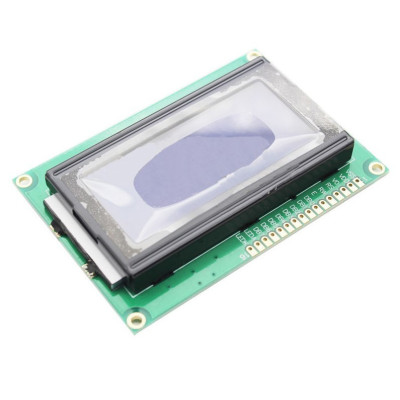

LCD 1604 Kék

Ez az LCD 1604 kijelző egy 16 oszlopos és 4 soros karakteres kijelző, HD44780 kompatibilis vezérlővel és párhuzamos interfésszel. Ez a tutorial bemutatja, hogyan kell csatlakoztatni és használni a modult egy Arduino Uno fejlesztői lappal. Ez a platform megfelelő az ilyen típusú kijelzőhöz, mert elegendő szabad digitális lábbal rendelkezik, és a LiquidCrystal könyvtár referencialapja.

Működés:

A kijelző hátoldalán található HD44780 vezérlő az RS, R/W, E lábakon és a DB0 - DB7 adatbuszon keresztül kap parancsokat és adatokat. Amikor az RS alacsony szinten van, a buszon küldött bájtot utasításként értelmezi a vezérlő, például képernyőtörlésként vagy a kurzor pozicionálásaként. Amikor az RS magas szinten van, a bájtot a megjelenítendő karakterként értelmezi. A lábak megtakarítása érdekében a modul 4 bites módban is használható, ilyenkor csak a DB4 - DB7 vonalak vannak csatlakoztatva, és minden bájt két egymást követő, 4 bites átvitellel kerül elküldésre. Az E lábat magas szintre kell állítani, majd vissza kell engedni alacsonyra, hogy a vezérlő átvegye az egyes parancsokat vagy karaktereket. Ez a lefutó él az a pillanat, amikor a buszon lévő adatok beolvasásra kerülnek.

Csatlakoztatás:

A kijelző 5 V-ról működik, és az RS, E és DB4 - DB7 jelekhez 5 V-os logikai szinteket használ, amelyek közvetlenül kompatibilisek az Arduino Unóval.

Lap és könyvtárak:

Az Arduino IDE-ben válassza ki az Arduino Uno lapot az Arduino AVR Boards csomagból, amely alapértelmezetten telepítve van az Arduino IDE-vel, és nem igényel külön címet a Boards Managerben. A program a LiquidCrystal könyvtárat használja, amely az Arduino IDE részét képezi, így nem kell további könyvtárat telepíteni a Library Managerből.

A kód:

A program 4 bites módban inicializálja a kijelzőt, kiír egy fix szöveget a 4 sorba, majd megjelenít egy számlálót, amely másodpercenként frissül.

/*
  Board: Arduino Uno (Arduino AVR Boards)
  Library: LiquidCrystal (included with Arduino IDE, no extra install needed)
  Wiring (LCD 1604, 4-bit mode):
  VSS -> GND
  VDD -> 5V
  VO  -> potentiometer wiper (contrast)
  RS  -> D12
  RW  -> GND
  E   -> D11
  DB4 -> D5
  DB5 -> D4
  DB6 -> D3
  DB7 -> D2
  A   -> 5V through current limiting resistor
  K   -> GND
*/
#include <LiquidCrystal.h>
// Create LCD object with the pins used above (RS, E, D4, D5, D6, D7)
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
unsigned long lastUpdate = 0;
unsigned int counter = 0;
void setup() {
  // Initialize the LCD for 16 columns and 4 rows
  lcd.begin(16, 4);
  // Print a fixed title on the first two lines
  lcd.setCursor(0, 0);
  lcd.print("Sigmanortec.ro");
  lcd.setCursor(0, 1);
  lcd.print("LCD 1604 Test");
  lastUpdate = millis();
}
void loop() {
  // Update the counter on line 3 once per second
  if (millis() - lastUpdate >= 1000) {
    lastUpdate = millis();
    counter++;
    // Clear the line area before writing the new value
    lcd.setCursor(0, 2);
    lcd.print("Counter:        ");
    // Write the updated counter value
    lcd.setCursor(9, 2);
    lcd.print(counter);
  }
}

A kód működése:

A program elején létrejön a LiquidCrystal típusú lcd objektum, az RS, E, DB4, DB5, DB6 és DB7 lábakkal, pontosan úgy deklarálva, ahogyan a csatlakoztatási táblázatban szerepelnek. A setup függvényben az lcd.begin(16, 4) inicializálja a kijelzőt 16 oszlopra és 4 sorra, ezután az lcd.print kiírja a fix szöveget az első két sorba, az lcd.setCursor segítségével kiválasztva a kezdő oszlopot és sort. A loop függvényben a counter változó másodpercenként növekszik, az lcd.setCursor és az lcd.print pedig frissíti a harmadik sort az új értékkel, miután az adott területet szóközökkel kitörölte, hogy eltűnjenek a hosszabb számból megmaradt régi számjegyek.

Eredmény:

A kijelzőn meg kell jelennie a fix szövegnek az első két sorban, a harmadik sorban pedig egy másodpercről másodpercre növekvő számnak. Ennek nincs köze a soros monitorhoz, mivel ez a példa nem küld adatot a soros porton.

Gyakori problémák:

A kijelző teljesen fehér marad, vagy nem látható rajta szöveg, ha a kontraszt potméter nincs megfelelően beállítva. Lassan forgassa el, amíg a karakterek láthatóvá nem válnak.

Véletlenszerű karakterek vagy elmosódott szimbólumok jelennek meg, ha az adatlábak nincsenek pontosan a kódban megadott sorrendben csatlakoztatva. Ellenőrizze, hogy a DB4 - DB7 megfelel-e a LiquidCrystal objektumban deklarált lábaknak.

A háttérvilágítás nem kapcsol be, ha az A és K lábak fel vannak cserélve, vagy ha hiányzik az áramkorlátozó ellenállás. Ellenőrizze a polaritást és az ellenállás értékét.

A szöveg duplán vagy egymásra írva jelenik meg, ha a képernyő adott területe nincs kitörölve egy rövidebb új érték kiírása előtt. Egészítse ki szóközökkel a kiírás előtt.

A kijelző egyáltalán nem reagál, ha az R/W láb nincs a földre kötve. Ellenőrizze, hogy ez a láb fixen a GND-re van csatlakoztatva az írási módban való működéshez.

Korlátok és tippek:

A kijelző karakteres típusú, szabad grafikák rajzolására nincs lehetőség a felhasználó által definiálható 8 speciális karakteren kívül, a párhuzamos interfész pedig viszonylag sok digitális lábat foglal le a fejlesztői lapon. Kevesebb szabad lábbal rendelkező projektekhez használható a 16 pólusú csatlakozósorra forrasztott I2C adapter modul, amely a csatlakoztatást mindössze 4 vezetékre csökkenti, hosszú szövegekhez vagy menükhöz pedig szoftveresen vezérelt görgetési effektek használhatók.
