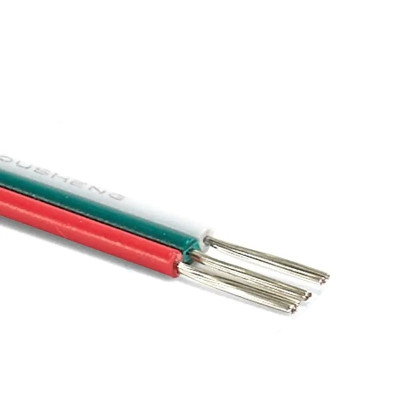

JST 3 tűs hosszabbító kábel, 20AWG, WS2812 LED szalaghoz, 1 méter
20 AWG-es, 3 eres hosszabbítókábel JST SM csatlakozóval, amelyet arra használnak, hogy meghosszabbítsák a kapcsolatot egy WS2812 vagy WS2811 címezhető LED szalag és a vezérlő vagy a tápegység között. A piros, zöld és fehér vezetékek könnyen azonosíthatók a tápellátás, az adatjel és a föld számára; a vezető rézből készült PVC szigeteléssel, a 300 VDC névleges feszültség pedig bármely 5 V-os vagy 12 V-os szereléshez megfelelő. Alkalmas LED telepítésekhez, vezérlőpanelekhez és DIY projektekhez címezhető szalagokkal.
Shipping by csütörtök 22 október
A termék megvásárlásával jár 0,37 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A JST SM 3 tűs csatlakozóval ellátott hosszabbítókábel arra szolgál, hogy meghosszabbítsa a kapcsolatot egy címezhető LED-szalag és a vezérlő vagy tápegység között, miközben külön vezeti a tápvezetéket, az adatvezetéket és a földet. Olyan szerelésekhez ideális, যেখানে a vezérlő vagy a tápegység nem helyezhető a szalag mellé, falakon vagy bútorokon átvezetéshez, valamint DIY dekor- vagy effektvilágítási projektekhez.
A kábel 3 darab 20 AWG vezetőből áll, mindegyik eltérő színű, hogy a bekötéskor gyorsan azonosítható legyen az egyes erek szerepe. A vezető réz, PVC szigeteléssel, a szigetelés névleges feszültsége 300 VDC, ami gond nélkül lefedi a szokásos 5 V-os vagy 12 V-os címezhető LED-szalag szereléseket. A maximális üzemi hőmérséklet 80 °C.
A fő jellemzők közé tartozik a 3 színkódolt vezeték: piros, zöld és fehér, a PVC szigetelésű rézvezető, valamint a JST SM 3 tűs csatlakozó; a kábel önmagában nem táplált, csupán a táp- és jelút meghosszabbítására szolgál a tápegység vagy vezérlő és a LED-szalag között.
A kábel kompatibilis a WS2812 és WS2811 címezhető LED-szalagokkal, valamint más 12 V-os RGB szalagokkal is, és használható ezek és bármely dedikált LED-szalag vezérlő vagy Arduino/ESP32 fejlesztőlap között, amely címezhető szalagokat vezérel, amennyiben a vezetékek sorrendjét mindkét végén betartják.
Műszaki adatok:
Szigetelés névleges feszültsége: 300 VDC
Típus: hosszabbítókábel
Vezetékek száma: 3
Vezető keresztmetszet: 20 AWG
Vezeték színe: piros, zöld, fehér
Vezető: réz
Szigetelés: PVC
Csatlakozó: JST SM 3 tűs
Maximális üzemi hőmérséklet: 80 °C
Kompatibilitás: WS2812, WS2811 címezhető LED-szalagok és egyéb 12 V-os RGB szalagok
Pin kiosztás:
Az ilyen típusú kábeleknél a vezetékek színe a WS2812 / WS2811 szalagokhoz való JST SM 3 tűs pigtail-ek szokásos kiosztását követi, az alábbi táblázat szerint.
| Csatlakozó | Tű | Funkció |
|---|---|---|
| A vég (a vezérlő / tápegység felé) | Piros vezeték | Pozitív tápellátás (+V) |
| A vég (a vezérlő / tápegység felé) | Zöld vezeték | Adatjel |
| A vég (a vezérlő / tápegység felé) | Fehér vezeték | Föld (GND) |
| B vég (a LED-szalag felé) | Piros vezeték | Pozitív tápellátás (+V / +12V) |
| B vég (a LED-szalag felé) | Zöld vezeték | Adatbemenet (DIN) |
| B vég (a LED-szalag felé) | Fehér vezeték | Föld (GND) |
Használat:
Azonosítsa a 3 vezetéket szín szerint: piros, zöld és fehér; ezeket általában a tápellátás, az adatjel és a föld számára használják.
A vezérlő vagy a tápegység felőli véget úgy csatlakoztassa, hogy a piros vezeték a pozitív tápkimenetre, a zöld az adatkimenetre, a fehér pedig a földre kerüljön.
A LED-szalag felőli véget úgy csatlakoztassa, hogy a piros vezeték a szalag tápellátási pontjára, a zöld a DIN adatbemenetre, a fehér pedig a szalag földjére kerüljön.
Tartsa be az adatjel irányát: a zöld vezetéknek mindig a szalag bemeneti végére kell jutnia, amelyet rendszerint DIN jelölés vagy a jel irányát mutató nyilak jelölnek, soha ne a DOUT végére.
Ne cserélje fel a tápellátást és a földet, hogy elkerülje a LED-szalag vagy a vezérlő károsodását.
Forrassza vagy krimpelje a kötések mindkét végét, és szigetelje külön-külön minden kötést zsugorcsővel, hogy megelőzze a rövidzárlatot és a vezetékek idővel történő oxidációját.
Hosszú szalagok vagy nagy fogyasztás esetén a szalagot a távolabbi végén is táplálja meg, hogy csökkentse a feszültségesést a kábel hosszán.
Ne lépje túl a szigetelés 300 VDC névleges feszültségét és a kábel 80 °C maximális üzemi hőmérsékletét.
Méretrajz:
.jpeg){kind=spacer}
- Csatlakozó típusa
- JST
- Tűk száma
- 3
- Vezeték keresztmetszete (AWG)
- 20 AWG
