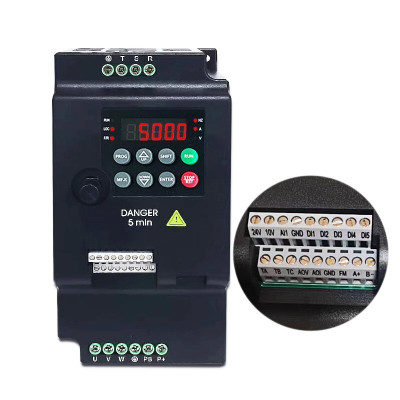

Frekvenciaváltó, háromfázisú 380 V, HSD3000, 4 kW
Robusztus megoldás háromfázisú motorok fordulatszám-szabályozására ipari alkalmazásokban, például szivattyúk, вентилátorok, megmunkáló gépek és automatizált sorok esetén. 380 V-os háromfázisú tápellátás és 4 kW teljesítmény, a sebesség finom szabályozása 0–400 Hz frekvenciával. 0–10 V vagy 4–20 mA analóg vezérlést, valamint RS485 Modbus kommunikációt kínál PLC- vagy SCADA-rendszerbe való integráláshoz. Elektromos védelmeket és DIN-sínre szerelést tartalmaz.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A HSD3000 sorozatú frekvenciaváltó robusztus és sokoldalú megoldás a háromfázisú motorok fordulatszám-szabályozására, amely számos ipari alkalmazáshoz alkalmas, többek között fúrógépekhez, marógépekhez és faipari megmunkálógépekhez, ventilátorokhoz, összeszerelő sorokhoz, csomagológépekhez, keverőkhöz, szivattyúkhoz, vízellátó rendszerekhez és különféle automatizált berendezésekhez.
A 4KW-os változat 380V-os háromfázisú bemeneti feszültséggel működik, és a kimeneten szabályozható háromfázisú feszültséget biztosít, 0 és 500 Hz közötti frekvenciatartománnyal és 9A névleges árammal, lehetővé téve a motor fordulatszámának finom beállítását az alkalmazás követelményei szerint. Kompakt kialakítása, 83 x 168 x 180 mm-es méreteivel és mindössze 1.21 kg-os tömegével, megkönnyíti a beépítést elektromos szekrényekbe vagy korlátozott helyű környezetekbe.
A készülék támogatja az analóg vezérlést 0-10V feszültségjellel vagy 4-20mA áramjellel, valamint az RS485 digitális kommunikációt Modbus protokollal, így kompatibilis SCADA rendszerekkel, PLC-kkel és automatizálási vezérlőkkel (beleértve az Arduino-t RS485 shield-del, STM32-t, ESP32-t vagy más UART/RS485 interfésszel rendelkező platformokat). A beépített vezérlőpanel dedikált gombokkal és frekvenciaszabályzó forgatógombbal lehetővé teszi a paraméterek közvetlen beállítását és a működés felügyeletét további eszközök nélkül.
A rendszer beépített védelemmel rendelkezik túláram, túlfeszültség, alulfeszültség, túlmelegedés, túlterhelés és rövidzárlat ellen, biztosítva mind a berendezés, mind a csatlakoztatott motor biztonságát. A fékezőegység be van építve, csupán egy külső ellenállás csatlakoztatása szükséges. A támogatott üzemi hőmérséklet -10 és 40°C között van.
DIN sínre rögzíthető, ami leegyszerűsíti a telepítést, és lehetővé teszi a gyors szerelést szabványos elektromos táblákba, további rögzítési műveletek nélkül.
Műszaki adatok:
Teljesítmény: 4 KW
Bemeneti feszültség: 380 VAC háromfázisú (±15%)
Kimeneti feszültség: 0 - 380 VAC háromfázisú, szabályozható
Kimeneti frekvencia: 0 - 500 Hz, szabályozható
Névleges kimeneti áram: 9 A
Vezérlési mód: V/F (feszültség / frekvencia)
Vivőfrekvencia: 1 - 15 kHz, szabályozható
Túlterhelhetőség: 150% 60s-ig, 180% 3s-ig
Analóg vezérlés: 0-10V, 4-20mA
Kommunikáció: RS485 Modbus RTU
Védelem: túláram, túlfeszültség, alulfeszültség, túlmelegedés, túlterhelés, rövidzárlat
Fékezőegység: beépített
Védettségi fokozat: IP20
Üzemi hőmérséklet: -10 ~ 40°C
Méretek: 83 x 168 x 180 mm (Sz x M x Mé)
Tömeg: 1.21 kg
Kiosztás:
| Kapocs | Leírás |
|---|---|
| PE (földelés) | Védelem, földhöz csatlakoztatva |
| R / L1 | R fázis bemenet |
| S | S fázis bemenet |
| T / L2 | T fázis bemenet |
| U | Motor U fázis kimenet |
| V | Motor V fázis kimenet |
| W | Motor W fázis kimenet |
| PE (földelés) | Védelem, a motor házához csatlakoztatva |
| PB | Külső fékezőellenállás csatlakoztatása |
| P+ | DC busz pozitív kapcsa, fékezőellenálláshoz |
| P- | DC busz negatív kapcsa |
| 24V | +24V kimenet vezérlőáramkörök és érzékelők számára |
| 10V | +10V kimenet külső potenciométerhez. Ajánlott potenciométer-ellenállás: 5–10 kΩ |
| AI | Konfigurálható analóg bemenet: 0–10V vagy 4–20mA |
| VI | Feszültség analóg bemenet: 0–10V |
| 0V / GND | Közös föld az analóg és digitális jelekhez |
| DI0 | 0. multifunkciós digitális bemenet |
| DI1 | 1. multifunkciós digitális bemenet |
| DI2 | 2. multifunkciós digitális bemenet |
| DI3 | 3. multifunkciós digitális bemenet |
| DO | Nyitott kollektoros digitális kimenet. Az üzemmód az F3-21 paraméterrel választható |
| TA | Relékontaktus |
| TC | Relékontaktus |
| NC | Nincs csatlakoztatva |
| A+ | Modbus, pozitív vezeték |
| B- | Modbus, negatív vezeték |
| J11 | Csatlakozó külső billentyűzethez, opcionális |
Használat:
Rögzítse a frekvenciaváltót függőleges felületre, egy szellőztetett panelbe, minden oldalon elegendő helyet hagyva a levegőáramlás és a megfelelő hűtés érdekében (oldalt legalább 10 mm, felül/alul 100 mm).
Csatlakoztassa a háromfázisú tápkábelt (380V) a frekvenciaváltó felső részén található R, S, T kapcsokra.
A felső PE kapcsot megfelelően földelje az elektromos szekrény földelő sínjére.
Csatlakoztassa a háromfázisú motort a frekvenciaváltó alsó részén található U, V, W kapcsokra.
Kösse a motor házát a frekvenciaváltó alsó PE kapcsára.
Ha az alkalmazás gyors leállítást vagy fékezést igényel, csatlakoztasson egy külső fékezőellenállást a PB és P+ kapcsok közé.
Egyszerű be/ki vezérléshez csatlakoztasson egy normál nyitott érintkezőt a 0V és a DI0 kapocs közé.
A fordulatszám analóg vezérléséhez csatlakoztasson egy 5-10kΩ potenciométert, a csúszkát az AI-re, az egyik véget a 10V-ra, a másik véget pedig a 0V-ra.
RS485 Modbus vezérléshez (például PLC-ből, Arduino RS485 shield-del, STM32-ből vagy ESP32-ből) csatlakoztassa az A+ és B- vezetékeket az RS485 buszra, és állítsa be a címet és a kommunikációs sebességet az F8 paramétercsoportban.
Első indításkor lépjen be a menübe a PRG gombbal, navigáljon a ▲/▼ gombokkal és a >> gombbal, erősítse meg az ENTER-rel, majd adja meg a motor paramétereit az F4 csoportban (névleges feszültség, névleges áram, névleges fordulatszám, névleges frekvencia).
Ellenőrizze a motor forgásirányát. Ha fordított, módosítsa az F0-02 paramétert, vagy áramtalanítás után, legalább 10 perc várakozást követően cserélje fel bármelyik két fázist az U, V, W kapcsokon.
Nyomja meg a RUN gombot a motor indításához, és állítsa be a sebességet a forgatógombbal, külső potenciométerrel vagy analóg jellel.
Méretrajz:
